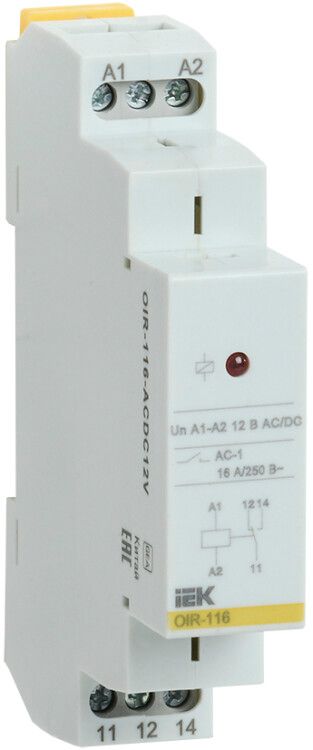

Промежуточное реле OIR 1 конт (16А). 12 В AC/DC - OIR-116-ACDC12V IEK

Реле промежуточное 1 контакт (16А) 12 В AC/DC от ONI (IEK) - устройство для гальванической развязки и передачи управляющих сигналов между слаботочными цепями и мощными нагрузками. Артикул oir-116-acdc12v подходит для автоматизации систем, где требуется надёжное включение/выключение оборудования при низком напряжении управления.

Назначение и область применения

Реле промежуточное 1 контакт (16А) 12 В AC/DC используется для управления силовыми цепями через слаботочные контроллеры - например, ПЛК, терморегуляторы, таймеры или кнопочные посты. Гальваническая развязка защищает чувствительную электронику от высоких напряжений и помех. Подходит для установки на станках, конвейерах, системах освещения, HVAC и других устройствах, требующих коммутации тока до 16 А.

Технические характеристики

• Номинальный ток контактов: 16 А
• Напряжение катушки: 12 В переменного или постоянного тока (AC/DC)
• Тип контакта: один нормально разомкнутый (NO), одинарный
• Управление: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, но не от воды и пыли)
• Рабочий температурный диапазон: от -20 C до +55 C
• Механическая износостойкость: 10 млн операций
• Полярность: определённая - необходимо соблюдать правильное подключение плюса и минуса при использовании DC
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле промежуточное 1 контакт (16А) 12 В AC/DC совместимо с любыми устройствами, выдающими выходной сигнал 12 В AC или DC. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - фиксируется щелчком. Для подключения проводов используйте винтовые зажимы: рекомендуемый сечения жил - от 0,2 до 2,5 мм2. Убедитесь, что провода хорошо затянуты, чтобы избежать нагрева и искрения. Катушка работает как на переменном, так и на постоянном токе, но при DC обязательно соблюдайте полярность - неверное подключение может повредить реле.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 обеспечивает безопасность при работе внутри распределительных шкафов, но не предназначено для открытой установки или влажных сред. Принудительно управляемые контакты гарантируют, что при отказе катушки контакты остаются в заданном состоянии - это важно для систем аварийной остановки.

Преимущества

• Широкий диапазон напряжения катушки (12 В AC/DC) - универсальное решение для различных систем управления
• Высокая механическая долговечность - 10 миллионов циклов переключения
• Фиксированная полярность при DC снижает риск некорректной работы
• Простой монтаж на DIN-рейку - экономит время при сборке шкафов
• Коммутация до 16 А позволяет управлять большинством бытовых и промышленных нагрузок без дополнительных контакторов

Ограничения применения

• Не применяйте в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 недостаточна
• Запрещена работа при температурах ниже -20 C и выше +55 C - возможен выход из строя или изменение параметров
• При использовании с постоянным током обязательна правильная полярность - подключение “наоборот” может вызвать повреждение внутренней схемы
• Не предназначен для частого включения/выключения светодиодных или энергосберегающих нагрузок с высоким импульсным током - возможен износ контактов

Примеры использования

• Управление двигателем насоса через ПЛК с выходом 12 В DC
• Включение световой сигнализации по сигналу с термостата
• Автоматическое отключение конвейера при срабатывании датчика наличия
• Передача команды от модуля ввода-вывода к магнитному пускателю

Практические советы

• При подключении к сети 12 В DC проверьте polarity - красный провод обычно плюс, черный - минус
• Для увеличения срока службы реле промежуточное 1 контакт (16А) 12 В AC/DC не перегружайте контакты - максимальный ток 16 А, лучше работать с запасом 20–30%
• Если нагрузка имеет реактивную составляющую (например, двигатель или трансформатор), рассмотрите использование RC-цепочки или варистора для гашения переходных процессов
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает изоляцию
• При замене убедитесь, что новый экземпляр имеет тот же артикул oir-116-acdc12v - отличаются даже незначительные параметры, влияющие на совместимость
