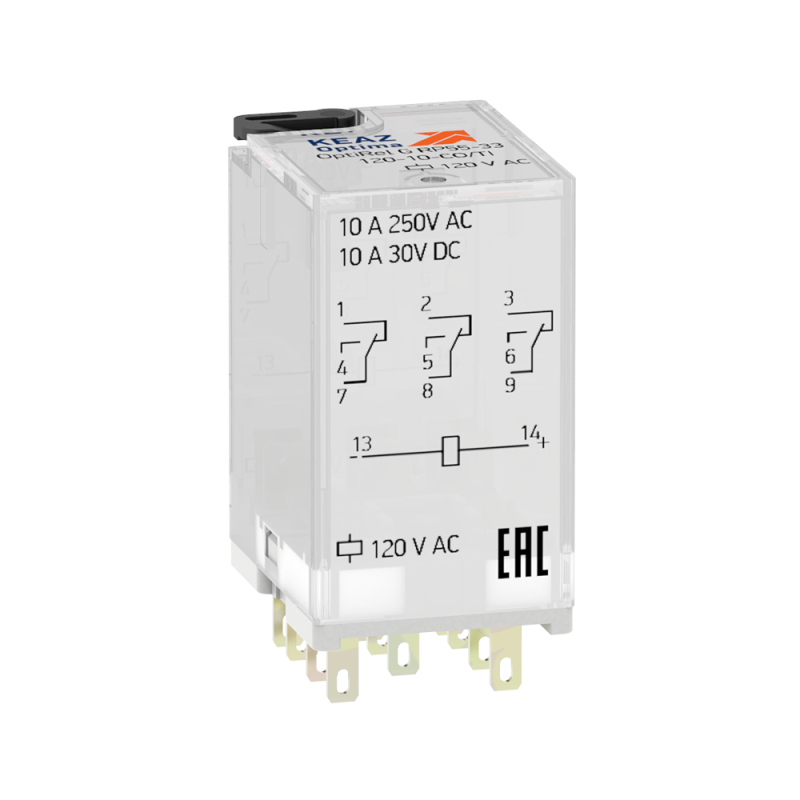

Реле промежуточное OptiRel G RP55-33-120-10-CO/TI| 281086 | КЭАЗ

Реле промежуточное RP55-33-120-10-CO/TI от КЭАЗ - устройство для коммутации силовых цепей с помощью слаботочного сигнала 120 В переменного тока. Применяется в системах автоматизации, где требуется надёжная гальваническая развязка и высокая долговечность контактов. Артикул 281086 относится к серии OptiRel G, известной широким выбором исполнений.

Назначение и область применения

Реле промежуточное RP55-33-120-10-CO/TI используется для передачи управляющего сигнала от контроллеров, датчиков или пультов управления к нагрузкам большей мощности - например, двигателям, нагревателям, световым приборам. Обеспечивает гальваническую развязку между слаботочной и силовой цепями, защищая чувствительную электронику от помех и скачков напряжения. Подходит для промышленных автоматизированных систем: станков, конвейеров, систем вентиляции, линий упаковки.

Технические характеристики

• Напряжение управления: 120 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (нормально разомкнутых)
• Тип управления: моностабильное (при снятии напряжения контакты возвращаются в исходное состояние)
• Тип подключения: винтовые зажимы для проводов
• Полюсность: свободная - можно подключать питание любым способом
• Контакты: сплав серебро-никель (AgNi) - устойчивы к дуге и окислению
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щит
• Функции: кнопка «тест» для ручного включения, механический индикатор положения контактов
• С принудительно управляемыми контактами: да - гарантирует безопасное отключение даже при сваривании контактов

Совместимость и монтаж

Реле RP55-33-120-10-CO/TI - втычное, предназначено для установки в розетку RR94, которая крепится на DIN-рейку. Без розетки реле невозможно смонтировать. Для надёжной фиксации в розетке необходим дополнительный фиксатор - он продается отдельно. Установка выполняется путём вставления реле в розетку до характерного щелчка. Отсоединение - легкое, без инструментов. Подключение проводов осуществляется через винтовые зажимы: сечение жил - до 2,5 мм2. Напряжение управления подаётся на выводы катушки, расположенные на нижней части реле.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Конструкция с принудительно управляемыми контактами обеспечивает выполнение норм IEC 61810-1 и EN 60255. Индикатор состояния контактов позволяет оперативно определить работу устройства без тестирования мультиметром. Гальваническая развязка между цепью управления и силовыми контактами снижает риск поражения током при обслуживании.

Преимущества

• Высокая надёжность контактов AgNi - выдерживают более 1 млн операций при номинальном токе
• Индикатор и кнопка «тест» позволяют диагностировать и проверять работоспособность без отключения питания
• Гибкость системы: совместимо с множеством дополнительных модулей (защита от перенапряжения, индикация, фильтры)
• Легкий монтаж и замена: достаточно вытащить реле из розетки и вставить новое
• Поддержка свободной полярности - не требует соблюдения направления подключения управляющего напряжения

Ограничения применения

• Не предназначен для открытой установки - IP00 требует обязательной защиты в распределительном щите или корпусе
• Не работает при постоянном токе (DC): только AC 120 В
• Запрещено использовать вне температурного диапазона, указанного производителем (обычно –25…+60 C; уточнять в документации)
• Не рассчитано на частые перегрузки выше 10 А - возможен выход из строя контактов
• Требуется обязательное использование розетки RR94 и фиксатора - без них реле нельзя установить

Примеры использования

• Управление двигателем насоса по сигналу от PLC
• Включение группы ламп освещения в цеху по таймеру
• Коммутирующая роль в системе аварийной остановки станка
• Переключение режимов работы конвейера между двумя скоростями
• Сигнализация состояния (через индикатор) в системе контроля технологического процесса

Практические советы

• Выбирая реле, всегда проверяйте соответствие напряжения управления (120 В AC) вашей системе - неверное напряжение вызывает отказ или повреждение катушки
• При монтаже используйте только оригинальную розетку RR94 и фиксатор - сторонние аналоги могут не обеспечивать надёжный контакт
• Для защиты от импульсов (например, от индуктивных нагрузок) рекомендуется установить вспомогательный модуль RC-фильтра или TVS-диод
• Проверяйте плотность затяжки винтов: недостаточно - плохой контакт, слишком сильно - повреждается изоляция
• При замене реле RP55-33-120-10-CO/TI - отключите питание, чтобы избежать пробоя при вставке нового элемента
• Артикул 281086 - точный идентификатор модели. При заказе указывайте именно его, а не общее название, чтобы избежать ошибки
