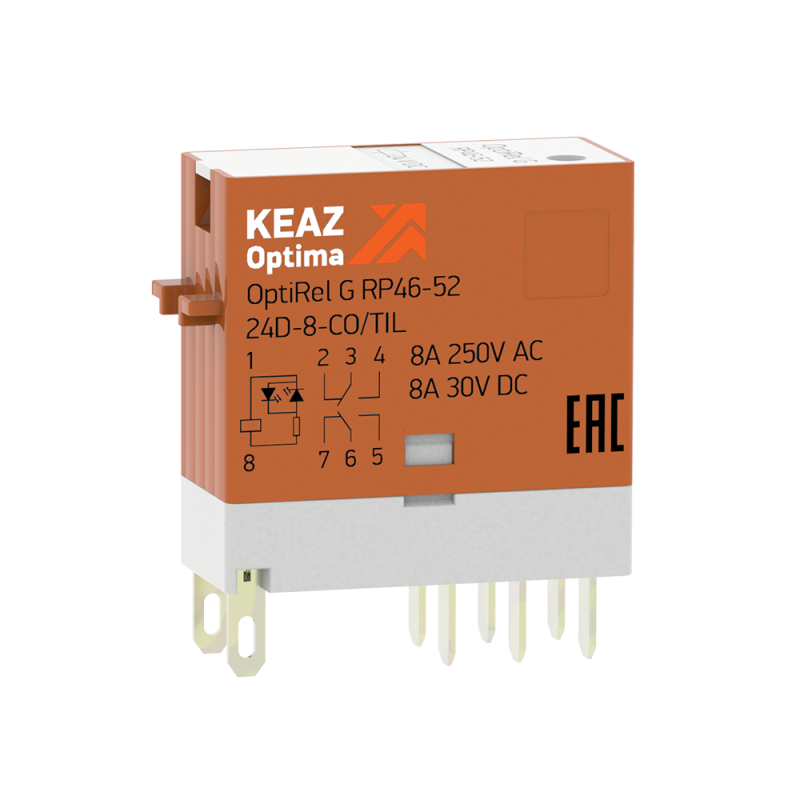

Реле промежуточное OptiRel G RP46-52-110-8-CO-S/TIL| 281052 | КЭАЗ

Реле промежуточное OptiRel G RP46-52-110-8-CO/TIL от КЭАЗ - устройство для управления силовыми цепями в промышленном оборудовании, рассчитанное на работу с индуктивными нагрузками и высокими пусковыми токами. Благодаря встроенной тестовой кнопке, индикатору состояния и светодиоду, реле упрощает диагностику и обслуживание.

Назначение и область применения

Реле промежуточное OptiRel G RP46-52-110-8-CO/TIL используется для передачи сигнала управления между слаботочными цепями (например, ПЛК, датчики) и силовыми нагрузками. Подходит для автоматизации станков, конвейеров, систем вентиляции, насосов и другого оборудования с частыми включениями. Особенно эффективно при работе с двигателями, трансформаторами и другими индуктивными нагрузками, где возникают броски тока при запуске.

Технические характеристики

• Напряжение питания цепи управления: 110 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (два двойных контакта - один нормально разомкнутый, один нормально замкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Контактный материал: сплав AgSnO₂ (диоксид серебра и оксид олова) - повышает долговечность при коммутации высоких токов
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP00 (без внешней защиты - требует установки в корпус или щит)
• Поляризация: свободная - можно подключать к сети без учета полярности
• Функциональные элементы: встроенная тестовая кнопка, механический индикатор положения контактов, светодиод индикации включения

Совместимость и монтаж

Реле OptiRel G RP46-52-110-8-CO/TIL предназначен для установки на DIN-рейку и работает только совместно с розеткой RR97. Без розетки реле невозможно подключить. Для надежной фиксации в розетке требуется дополнительно приобрести фиксатор - он не входит в базовую комплектацию. Монтаж выполняется путём вставки реле в розетку до характерного щелчка. Подключение проводов - через винтовые клеммы, допускаются медные жилы сечением до 2,5 мм2. Убедитесь, что розетка RR97 соответствует типу реле - несовместимые модели не обеспечивают надёжный контакт.

Безопасность и стандарты

Реле соответствует требованиям промышленных стандартов на оборудование управления. Отсутствие степени защиты IP00 означает, что реле нельзя использовать в открытых условиях - необходимо монтировать внутри электрического шкафа или корпуса с защитой от пыли, влаги и случайного прикосновения. Наличие светодиода и индикатора позволяет оперативно выявлять отказы, снижая риск аварийных ситуаций.

Преимущества

• Контакты из AgSnO₂ - устойчивы к эрозии, подходят для частых включений и нагрузок с пусковыми токами до 10× номинала
• Встроенная тестовая кнопка позволяет проверить исправность контактов без подачи напряжения
• Индикатор положения контактов и светодиод дают наглядную информацию о состоянии реле даже при отключенном питании
• Универсальный тип подключения (винтовой) совместим с большинством стандартных проводов
• Серия OptiRel G прошла проверку в реальных промышленных условиях - высокая надёжность при длительной эксплуатации

Ограничения применения

• Не предназначено для установки вне закрытых шкафов - степень защиты IP00 не защищает от пыли, влаги и механических воздействий
• Требуется обязательное использование розетки RR97; без неё реле не функционирует
• Фиксатор для надёжной посадки в розетку продается отдельно - его отсутствие может привести к самопроизвольному выпадению реле
• Напряжение управления только 110 В AC - не поддерживает DC, другие значения напряжения или частоты
• Не рекомендуется для коммутации емкостных нагрузок выше 8 А - возможен выход из строя контактов

Примеры использования

• Управление пускателем двигателя от ПЛК с выходом 24 В DC - реле служит интерфейсом между слаботочной и силовой частью системы
• Переключение цепей нагревателей в термокамерах с высокими пусковыми токами
• Автоматическое включение/выключение вентиляторов в распределительных щитах
• Контроль работы насосов в системах водоснабжения с частыми циклами включения

Практические советы

• Всегда используйте розетку RR97 - она обеспечивает правильное расположение контактов и безопасное подключение
• Проверьте наличие фиксатора перед монтажом - без него реле может выпасть при вибрациях
• При подключении проводов затягивайте винты равномерно, чтобы не повредить клемму - максимальное усилие не более 0,5 Нм
• Для диагностики: нажмите тестовую кнопку - если индикатор переместился и загорелся светодиод, реле исправно
• Заменяйте реле при появлении следов оплавления на контактах или при частых отказах - даже при сохранении видимой целостности срок службы исчерпан
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен +40 C, перегрев снижает срок службы
