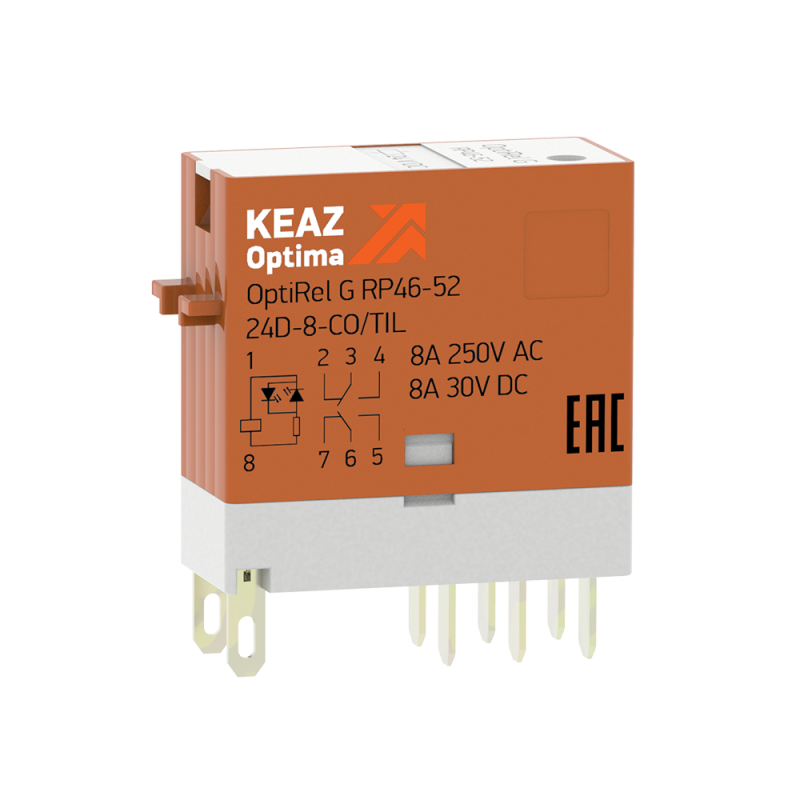

Реле промежуточное OptiRel G RP46-52-24-8-CO-S/TIL| 281050 | КЭАЗ

Реле промежуточное OptiRel G RP46-52-24-8-CO-S/TIL от КЭАЗ - это надёжное устройство для управления цепями средней мощности в промышленной автоматизации. Благодаря сплаву AgSnO2 в контактах и встроенным функциям диагностики, реле оптимально подходит для частых включений индуктивных нагрузок, таких как катушки контакторов, электромагниты и двигатели. Артикул 281050 соответствует модели с питанием 24 В переменного тока и двумя переключающими контактами на 8 А.

Назначение и область применения

Реле промежуточное OptiRel G RP46-52-24-8-CO-S/TIL используется для передачи сигнала между цепями управления и силовыми нагрузками. Применяется там, где требуется увеличить количество доступных контактов, изолировать цепи или управлять нагрузками с высокими пусковыми токами. Подходит для систем автоматизации на заводах, в конвейерах, насосных станциях, системах вентиляции и других промышленных объектах.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (двойной контакт - один нормально разомкнутый и один нормально замкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Способ монтажа: втычной (устанавливается в розетку RR97)
• Тип подключения: винтовые зажимы (для проводов до 2,5 мм2)
• Степень защиты: IP00 (без внешней защиты - требует установки в корпус или щит)
• Контакты: изготовлены из сплава AgSnO₂ (диоксид серебра и оксид олова)
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• С принудительно управляемыми контактами: да - позволяет проверить работу вручную

Совместимость и монтаж

Реле OptiRel G RP46-52-24-8-CO-S/TIL устанавливается только в розетку RR97, которая крепится на DIN-рейку. Без розетки реле невозможно подключить. Для надёжной фиксации в розетке необходим дополнительный фиксатор - он продается отдельно. Монтаж выполняется путём плотного вдавливания реле в розетку до характерного щелчка. Отключение происходит легким нажатием на рычаг фиксатора. Винтовые зажимы позволяют подключать медные провода сечением до 2,5 мм2. Убедитесь, что провода хорошо затянуты - плохой контакт вызывает нагрев и выход из строя.

Преимущества

• Контакты из AgSnO₂ - устойчивы к дуговым разрядам, подходят для коммутации индуктивных и емкостных нагрузок с пусковыми токами до 10× номинала
• Встроенная тестовая кнопка - позволяет вручную замкнуть контакты для диагностики без подачи напряжения
• Механический индикатор положения контактов - показывает реальное состояние (замкнуто/разомкнуто) даже при отключенном питании
• Светодиодная индикация - отображает наличие напряжения на катушке
• Универсальный тип подключения - совместим с большинством стандартных розеток RR97

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 требует обязательной защиты внутри шкафа или корпуса
• Не работает при постоянном токе (DC) - только для переменного тока 24 В AC
• Не рассчитан на ток выше 8 А - превышение нагрузки приведёт к свариванию контактов
• Фиксатор и розетка RR97 - не входят в комплект, необходимо приобретать отдельно
• Запрещено использовать в взрывоопасных зонах - отсутствуют взрывозащита и сертификация Ex

Примеры использования

• Управление катушками контакторов в панелях управления станков
• Переключение режимов работы конвейерной линии через PLC
• Интерфейс между слаботочным контроллером и мощным электромагнитным клапаном
• Автоматическое включение/выключение света в цеху по сигналу с датчиков
• Резервирование каналов управления в системах безопасности

Практические советы

• Обязательно используйте розетку RR97 и фиксатор - без них реле будет нестабильно работать и легко выпадет
• Проверьте соответствие сечения проводов - слишком толстые провода не войдут в зажим, слишком тонкие - плохо закрепятся
• При первом запуске нажмите тестовую кнопку - так вы убедитесь, что контакты исправны, а индикаторы работают
• Не устанавливайте рядом с источниками сильного тепла - температура окружающей среды должна быть в пределах -25…+60 C
• При замене реле - всегда отключайте питание. Несмотря на индикацию, напряжение на контактах может сохраняться
