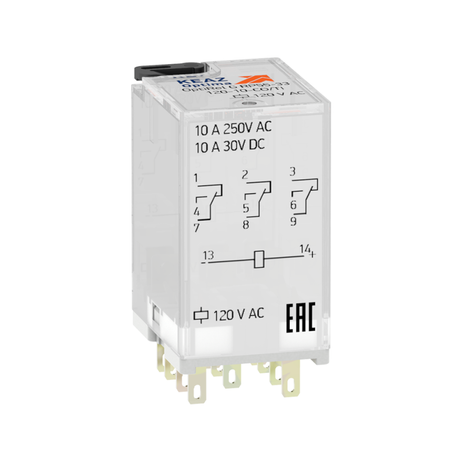

Реле промежуточное OptiRel G RP55-33-240-10-CO/L - компактное устройство для коммутации управляющих цепей в системах автоматизации, работающее от переменного тока 240 В и рассчитанное на ток до 10 А. Бренд Кэаз предлагает эту модель как часть серии OptiRel G, где она сочетает миниатюрные габариты, надёжную гальваническую развязку и встроенную индикацию.

Назначение и область применения

Реле промежуточное OptiRel G RP55-33-240-10-CO/L используется для передачи сигнала между слаботочными цепями управления и силовыми цепями. Применяется в панелях управления, автоматических линиях, станках, конвейерах и других устройствах промышленной автоматизации. Обеспечивает гальваническую развязку, защищая чувствительную электронику от помех и высоких напряжений.

Технические характеристики

• Номинальное напряжение питания: 240 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (3 нормально разомкнутых - 3NO)
• Тип управления: моностабильное (без самоблокировки)
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку через розетку
• Степень защиты: IP00 (без внешней защиты - требует установки в корпусе)
• Материал контактов: серебро-никель (AgNi) - подходит для средних токов и пусковых нагрузок
• Индикация: встроенный светодиод показывает состояние включённого реле
• Поляризация: свободная - можно подключать любым способом, без учёта полярности

Совместимость и монтаж

Реле OptiRel G RP55-33-240-10-CO/L - втычное, поэтому **не устанавливается напрямую** на DIN-рейку. Для монтажа требуется розетка RR94, которая крепится на рейку и служит интерфейсом для подключения проводов и фиксации реле. Без розетки устройство работать не будет.

Фиксатор для надёжного удержания реле в розетке продается отдельно - он предотвращает случайное выпадение при вибрациях или частом обслуживании. Также доступны дополнительные модули: для защиты от импульсов, фильтрации или расширения функционала - они вставляются в розетку рядом с основным реле.

Подключение проводов осуществляется через винтовые клеммы на розетке RR94 - момент затяжки не должен превышать рекомендованный производителем, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Реле соответствует требованиям IEC 61810-1 и EN 60947-5-1 для промышленных реле. Напряжение 240 В AC и ток 10 А находятся в безопасном рабочем диапазоне для класса II. Однако из-за степени защиты IP00 реле **не предназначено для открытой установки** - обязательно использование в закрытом щите или корпусе с уровнем защиты IP54 и выше.

Преимущества

• Ширина всего 6 мм - позволяет размещать несколько реле в ограниченном пространстве панели
• Встроенный светодиод даёт визуальный контроль состояния без внешнего оборудования
• Контакты AgNi обеспечивают долгий срок службы при коммутации нагрузок с пусковыми токами (например, двигатели, лампы)
• Гибкая система модульности: можно легко заменить реле, добавить защиту или индикацию без перепайки
• Совместимость с розетками RR94 - стандартизированное решение для всей серии OptiRel G

Ограничения применения

• Не работает без розетки RR94 - обязательный компонент для монтажа
• IP00 - нельзя использовать во влажных, пыльных или агрессивных средах без герметичного корпуса
• Нет встроенной защиты от скачков напряжения - при работе с индуктивными нагрузками (катушки, двигатели) необходимо устанавливать отдельный RC-фильтр или MOV-защиту
• Максимальный ток 10 А - не подходит для прямой коммутации мощных нагревателей или крупных двигателей (>1.5 кВт)
• Не предназначено для постоянной работы при температуре ниже –25 C или выше +70 C

Примеры использования

• Управление пускателем двигателя через PLC - сигнал 24 В DC от контроллера активирует реле, которое замыкает цепь 240 В на пускатель
• Автоматическое включение света на участке после срабатывания датчика движения
• Коммутирование сигнала тревоги от термореле в систему управления
• Распределение одного управляющего сигнала на три потребителя (например, три клапана)

Практические советы

• Выбирая розетку RR94, проверьте совместимость с типом контактов - для RP55 нужна именно версия с винтовыми зажимами
• Затягивайте винты на розетке усилием 0.2–0.3 Нм - слишком сильное давление может деформировать пластик
• Если реле часто вынимают для диагностики - используйте фиксатор; без него возможны потери контакта
• Для нагрузок с высокими пусковыми токами (лампы накаливания, трансформаторы) убедитесь, что длительность импульса не превышает 100 мс
• При сборке нескольких реле на одной рейке оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Артикул 281088 - это точный номер для заказа запасного реле OptiRel G RP55-33-240-10-CO/L; не путайте с другими модификациями серии
