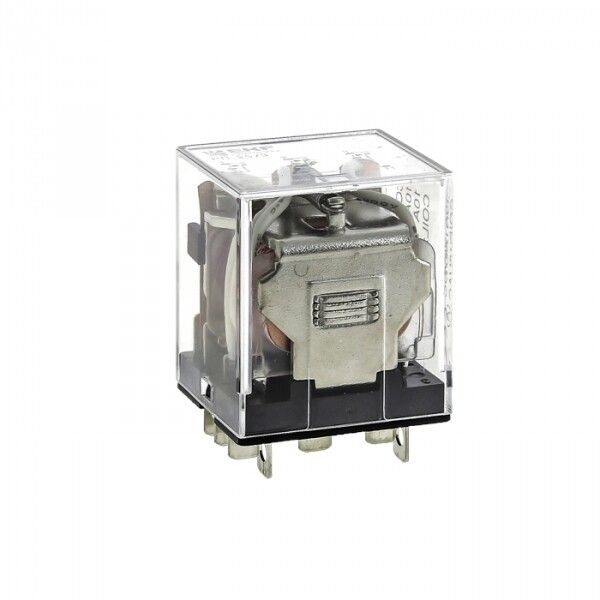

Реле промежуточное 24В переменного тока 3пк 10А РП25/3 без розетки - rp-25-3-24 EKF

Реле промежуточное РП 25/3 10А 24В переменного тока 3пк без розетки от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надежное устройство с плоскими штекерами и втычным монтажом подойдет для сборки щитов на DIN-рейке или панели, особенно там, где важна компактность и долгий срок службы.

Назначение и область применения

Реле промежуточное РП 25/3 10А 24В переменного тока 3пк без розетки используется для передачи сигнала между слаботочными цепями управления (например, PLC, кнопочные посты) и силовыми цепями до 10 А. Подходит для работы в системах автоматизации: управление двигателями, освещением, нагревательными элементами, конвейерами, насосами и другим оборудованием. Устройство не предназначено для прямого коммутирования высоких токов - его задача - усиливать сигнал, а не выдерживать основную нагрузку.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки: 24 В - совместимо со стандартными контроллерами и преобразователями
• Коммутируемый ток: 10 А - позволяет управлять нагрузками до 2,3 кВт при 230 В
• Количество контактов: 3 (1 нормально замкнутый, 1 нормально разомкнутый, 1 общий - двойной контакт)
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения
• Подключение: плоский штекерный разъем - быстрый монтаж и демонтаж без инструментов
• Сечение кабеля: до 2,5 мм2 - подходит для типичных медных проводов в щитовой практике
• Степень защиты: IP20 - защищает от прикосновений и крупных частиц, но не от воды и пыли
• Рабочая температура: от 0 до +40 C - оптимизировано для внутренних помещений
• Климатическое исполнение: УХЛ4 - допустимо использование в неотапливаемых помещениях с умеренной влажностью
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к механическим воздействиям
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 25/3 10А 24В переменного тока 3пк без розетки имеет втычной способ установки. Контакты и катушка подключены через плоские штекеры - устройство вставляется в соответствующую базу (розетку), которая крепится на DIN-рейку или панель. Само реле **без розетки**, поэтому требуется отдельно приобрести модульный разъем РМ-25 (совместим с серией EKF PROxima). Благодаря свободной полярности катушки, фаза и ноль на ее выводах можно менять местами без потери работоспособности. Для монтажа на панель используйте крепежные отверстия в корпусе - они предусмотрены конструкцией.

Безопасность и стандарты

Реле промежуточное РП 25/3 10А 24В переменного тока 3пк без розетки соответствует требованиям ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), что гарантирует безопасность при работе в промышленных сетях. Серебросодержащие контакты снижают риск сваривания и повышают надежность при многократных срабатываниях. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в сырых или открытых условиях.

Преимущества

• Высокая коммутационная способность - 10 А при AC, что выше многих аналогов
• Серебряные контакты - продлевают срок службы и обеспечивают стабильную работу даже при частых включениях
• Компактные габариты - экономят место в распределительных щитах
• Возможность крепления на DIN-рейку и панель - универсальность монтажа
• Штекерное подключение - ускоряет обслуживание и замену без отпаивания проводов

Ограничения применения

• Не работает при температурах ниже 0 C - запрещено применение в холодных неотапливаемых помещениях зимой
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Требуется отдельная розетка РМ-25 - само реле не является самостоятельным изделием для монтажа
• Нет индикации состояния - невозможно визуально определить, включен ли контакт
• Не предназначен для постоянной работы при предельных значениях тока - рекомендуется использовать с запасом (не более 8 А длительно)

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC - реле переводит сигнал в 230 В AC
• Автоматизация системы освещения в цеху: один входной сигнал включает несколько светильников
• Интерфейс между пультом управления и тепловым реле на конвейере
• Резервирование цепей: одно реле переключает питание между основным и резервным источником

Практические советы

• Выбирая розетку РМ-25, проверьте соответствие количеству контактов - она должна иметь три пары для 3пк реле
• При подключении кабелей соблюдайте максимальное сечение 2,5 мм2 - больший провод не войдет в зажим
• Для частого обслуживания выбирайте модели с розетками с фиксаторами - так реле не выпадет при вибрациях
• Если нужна индикация состояния, используйте реле с встроенным LED - данная модель такой функции не имеет
• Проверяйте напряжение катушки перед первым включением - неверное напряжение (например, 220 В вместо 24 В) вызовет немедленный отказ
• При использовании в щите с несколькими реле - группируйте их по напряжению катушки для удобства диагностики
