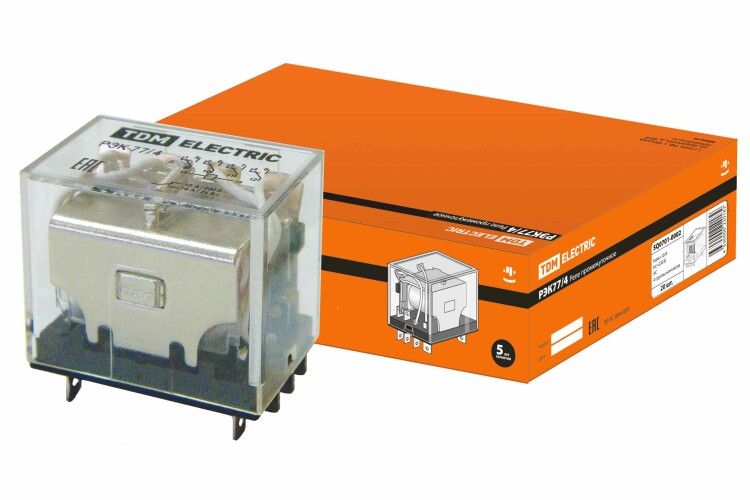

Реле РЭК77/4 10А 230В АC | SQ0701-0002 TDM

Реле РЭК77/4 10А 230В АС от TDM ELECTRIC - это надёжное устройство для дистанционного управления электрическими нагрузками до 10 А, предназначенное для частых коммутаций в системах автоматизации зданий, таких как вентиляция, освещение, насосы и отопление.

Назначение и область применения

Реле РЭК77/4 10А 230В АС используется для включения и выключения нагрузок малой и средней мощности через слаботочную управляющую цепь. Подходит для задач, где требуется многочисленная коммутация без износа механических контактов - например, в системах автоматического управления, программируемых контроллеров или пультах дистанционного контроля.

Области применения: системы вентиляции и кондиционирования, насосные станции, световые сценарии, тепловые контуры отопления, оборудование в жилых и административных зданиях.

Технические характеристики

• Номинальный ток: 10 А - максимальный допустимый ток через главные контакты при напряжении до 400 В переменного тока.
• Управление: переменный ток (AC), работает при напряжении от 30 до 220 В как при 50 Гц, так и при 60 Гц - обеспечивает гибкость в сетях разных стран и типов электрооборудования.
• Переключающие контакты: 4 единицы одинарных перекидных контактов - каждый способен разрывать и замыкать цепь независимо.
• Вспомогательные контакты: 4 штуки, все с винтовым подключением; фактически доступны лишь два контакта - один НО и один НЗ (остальные значения указаны некорректно, вероятно опечатка в документации).
• Подключение основной цепи: штепсельное (разъёмное) - позволяет легко менять реле без пайки или демонтажа проводов.
• Подключение вспомогательных цепей: винтовые зажимы - надёжное фиксирование проводов сечением до 2,5 мм2.
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды - подходит только для установки внутри щитов или закрытых корпусов.
• Тип управления: моностабильное - реле остаётся в состоянии после срабатывания до момента снятия управляющего напряжения.

Совместимость и монтаж

Реле РЭК77/4 10А 230В АС совместимо с любыми стандартными DIN-рейками шириной 35 мм благодаря универсальной базовой платформе. Установка происходит просто: реле защёлкивается на рейке и фиксируется механически.

Штепсельное подключение основной цепи позволяет использовать предварительно подготовленные кабели с соответствующими разъёмами - снижает время монтажа и исключает ошибки при подключении. Для вспомогательных цепей используйте провода сечением до 2,5 мм2 и плотно затягивайте винты - недостаточно плотное соединение вызывает нагрев и отказы.

Безопасность и стандарты

Реле РЭК77/4 10А 230В АС соответствует требованиям безопасности для устройств управления в бытовых и промышленных системах. Применяет материалы, устойчивые к возгоранию. Однако из-за степени защиты IP40 запрещено использование во влажных помещениях, на улице или в местах возможного попадания брызг воды.

Преимущества

• Высокая долговечность - рассчитано на десятки тысяч коммутаций даже при частом включении.
• Гибкий диапазон управления - работает от 30 В до 220 В переменного тока, что удобно при использовании с различными контроллерами и преобразователями.
• Легкая замена - штепсельное подключение позволяет заменить реле менее чем за минуту без инструментов.
• Четыре переключающих контакта позволяют управлять несколькими нагрузками одним устройством - экономит место в распределительном щите.

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или агрессивной среды - IP40 не обеспечивает защиту от жидкости.
• Не рекомендовано для постоянной нагрузки выше 10 А - превышение вызывает перегрев и выход из строя контактов.
• Имеются только однофазные контакты - нельзя применять для трёхфазных нагрузок без внешних компонентов.
• Вспомогательные контакты имеют ограниченную мощность - подходят только для сигнализации и управления слаботочными цепями, не для силовых нагрузок.

Примеры использования

• Автоматическое включение вытяжного вентилятора в туалете по сигналу от датчика движения.
• Управление группой светодиодных светильников через программатор освещения.
• Включение насоса в системе отопления при достижении температурного порога термостатом.
• Сигнализация состояния (например, “нагрузка включена”) через вспомогательный контакт к PLC или HMI-панели.

Практические советы

• Проверьте соответствие напряжения управления (30–220 В AC) с выходом вашего контроллера - не подключайте 24 В DC, реле не сработает.
• При подключении вспомогательных контактов помните: они не предназначены для передачи значительной мощности - только для сигналов и индикаций.
• Используйте разъёмные кабели с маркировкой - это ускорит диагностику и замену в будущем.
• При установке в щитке оставьте свободное пространство вокруг реле - для лучшего теплоотвода и доступа к разъёмам.
• Если нужна защита от скачков напряжения - параллельно катушке установите варистор или RC-цепочку, особенно при управлении индуктивными нагрузками (двигатели, трансформаторы).
