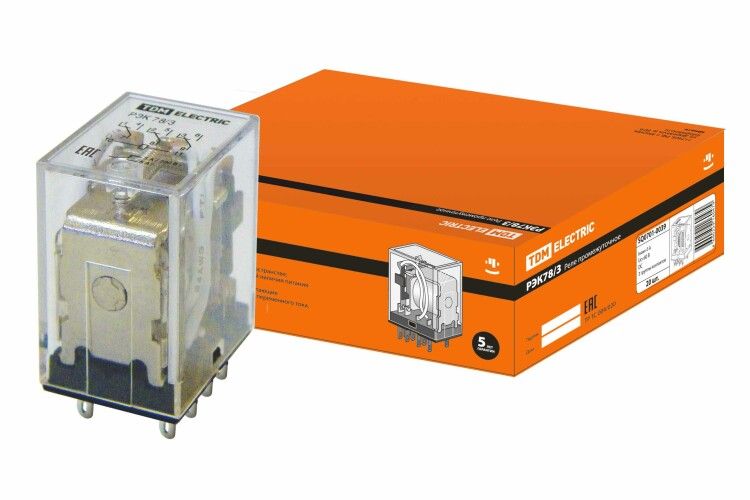

Реле РЭК78/3 5А 60В DC | SQ0701-0039 TDM

Реле РЭК78/3 5А 60В DC от TDM ELECTRIC - это штепсельное устройство для дистанционного включения и выключения слаботочных нагрузок постоянного тока до 5 А при напряжении 60 В. Подходит для автоматических систем, где требуется надёжная и частая коммутация.

Назначение и область применения

Реле РЭК78/3 5А 60В DC предназначено для управления нагрузками малой мощности, которые требуют частых включений и выключений. Управление осуществляется через управляющую цепь постоянного тока - при подаче 60 В на катушку реле замыкаются его контакты, что включает нагрузку. Применяется в системах автоматики: управление насосами, вентиляцией, отоплением, освещением, конвейерами и другим инженерным оборудованием зданий.

Технические характеристики

• Номинальный ток контактов: 5 А (при 60 В постоянного тока)
• Напряжение управления: 60 В постоянного тока (DC), допускается только определённая полярность
• Тип контактов: три одинарных перекидных (переключаемых) контакта
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение управляющей цепи: штепсельное (разъёмное)
• Подключение силовых цепей: винтовые зажимы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Количество вспомогательных контактов: 3 (все - основные перекидные; вспомогательные НО и НЗ фактически отсутствуют - указаны значения 0,01, вероятно, ошибка в документации)

Совместимость и монтаж

Реле РЭК78/3 5А 60В DC устанавливается на DIN-рейку с помощью базового крепления, совместимого с типовой конструкцией штепсельных реле. Разъёмное подключение позволяет легко менять реле без перепайки проводов. Для подключения нагрузки используйте винтовые зажимы - затягивайте клеммы с усилием, соответствующим рекомендациям производителя, чтобы избежать нагрева. Катушка работает только при правильной полярности - неверное подключение управляющего напряжения не вызовет срабатывание.

Безопасность и стандарты

Реле РЭК78/3 5А 60В DC имеет степень защиты IP40 - не предназначен для установки во влажных помещениях, на улице или в местах с высоким уровнем запылённости. Отсутствие герметизации делает его подходящим только для внутреннего монтажа в закрытых щитах. Соответствует требованиям к коммутационным устройствам для слаботочных цепей, но не сертифицирован для применений в взрывоопасных средах.

Преимущества

• Штепсельное подключение ускоряет замену и обслуживание
• Три перекидных контакта позволяют управлять несколькими цепями или реализовать схемы с переключением направления
• Устойчивость к частым коммутациям - подходит для систем с высокой цикличностью работы
• Чётко ограниченное напряжение управления (60 В DC) снижает риск ошибочного подключения

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли или температур ниже 0 C без дополнительной защиты
• Недопустимо подавать переменный ток на катушку - реле рассчитано только на постоянный ток 60 В
• Отсутствуют вспомогательные нормально замкнутые или нормально разомкнутые контакты - все три контакта являются основными перекидными
• Не предназначено для коммутации индуктивных нагрузок выше 5 А - возможна эрозия контактов

Примеры использования

• Управление насосом в системе водоснабжения: сигнал от контроллера (24–60 В DC) активирует реле, которое включает насос 220 В / 5 А
• Переключение режимов вентиляции: одно реле переключает между двумя скоростями вентилятора
• Автоматическое включение света в помещении по расписанию: управляющий импульс от PLC включает реле, замыкающее цепь освещения

Практические советы

• Проверьте полярность перед подключением управляющего напряжения - реле сработает только при правильном подключении “+” и “−”
• Избегайте подключения сверхмощных индуктивных нагрузок (например, больших двигателей) - даже при 5 А возможен пробой контактов
• При использовании в щите с множеством реле убедитесь, что тепловыделение не превышает пределы для IP40 - обеспечьте достаточную вентиляцию
• Для долговечности не перегружайте контакты - лучше выбирать реле с запасом по току, если нагрузка близка к 5 А
• Артикул sq0701-0039 - это точный идентификатор для заказа запасных частей или замены. Храните его при составлении спецификаций.
