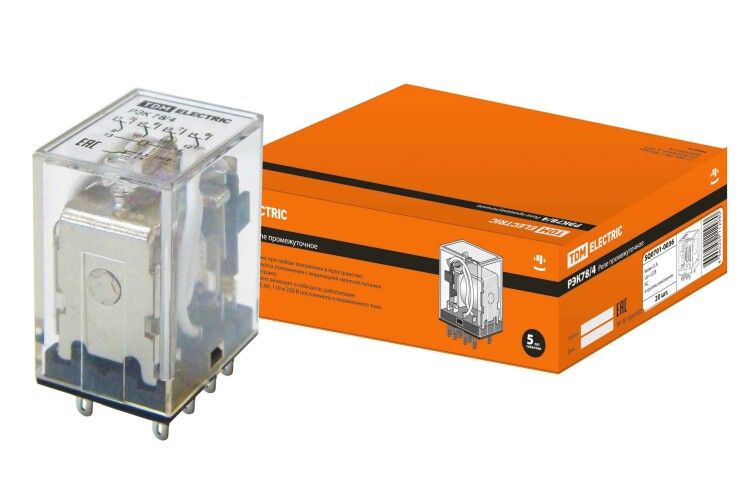

Реле РЭК78/4 3А 12В AC | SQ0701-0036 TDM

Реле РЭК78/4 3А 12В AC от TDM ELECTRIC - это штепсельное устройство для дистанционного включения и выключения нагрузок до 3 А при переменном напряжении 12 В. Подходит для автоматических систем в HVAC, освещении, насосах и других устройствах с частыми коммутациями.

Назначение и область применения

Реле РЭК78/4 3А 12В AC используется для управления маломощными нагрузками, где требуется высокая надёжность при частых включениях. Его применяют в системах автоматики зданий: управление вентиляцией, отоплением, освещением, насосами, конвейерами и другим оборудованием. Управление происходит через слаботочную цепь - подача 12 В переменного тока на катушку активирует переключение силовых контактов, позволяя удалённо включать/выключать основную нагрузку без необходимости прямого доступа к высокому току.

Технические характеристики

• Номинальный ток контактов: 3 А (при 400 В)
• Напряжение управления: 12 В переменного тока (50–60 Гц)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Количество переключающих контактов: 4 пары (перекидные, однополюсные)
• Подключение управляющей цепи: штепсельное (разъёмное)
• Подключение силовой цепи: винтовые зажимы
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Полюсность: определённая - необходимо соблюдать полярность подключения катушки

Совместимость и монтаж

Реле РЭК78/4 3А 12В AC устанавливается на DIN-рейку с помощью базового крепления, совместимого с типовым штепсельным разъёмом. Для подключения управляющего сигнала используйте соответствующий разъём - он обеспечивает быстрый монтаж и замену без пайки. Контакты нагрузки подключаются через винтовые зажимы - затягивайте провода усилием, достаточным для надёжного контакта, но избегайте перегрузки. Обязательно проверьте соответствие напряжения управления - 12 В AC, другие значения (например, постоянный ток) не поддерживаются.

Безопасность и стандарты

Реле РЭК78/4 3А 12В AC имеет степень защиты IP40, что допускает установку внутри щитов и закрытых корпусов, защищённых от внешней среды. Применение вне таких условий (например, на улице или во влажной среде) недопустимо. Номинальный ток 3 А соответствует требованиям для контроля бытовых и промышленных нагрузок, однако не предназначен для работы с индуктивными нагрузками выше 100 ВА без дополнительной защиты.

Преимущества

• Четыре независимые перекидные пары контактов - позволяет управлять несколькими цепями одним устройством
• Штепсельное подключение катушки - ускоряет замену и обслуживание без демонтажа проводов
• Высокая механическая долговечность - рассчитано на большое количество коммутаций, что важно для автоматизированных систем
• Узкий рабочий диапазон напряжения (12 В +- допуск) повышает стабильность срабатывания

Ограничения применения

• Не предназначено для работы с постоянным током - применение DC вызывает отказ или повреждение
• IP40 не защищает от влаги - запрещена установка в сырых помещениях, на улице или в местах возможного брызгов
• Нет встроенной задержки - все контакты работают мгновенно; для временных функций нужен внешний контроллер
• Количество вспомогательных контактов указано как 0.01 - фактически они отсутствуют, все 4 контакта являются основными перекидными

Примеры использования

• Автоматическое включение вытяжного вентилятора в туалете по сигналу от датчика движения
• Переключение режимов освещения в офисе: день/ночь, рабочий/нерабочий час
• Управление насосом системы отопления по расписанию через терморегулятор
• Коммутирование нескольких светильников одной кнопкой в распределительном щите

Практические советы

• Проверяйте напряжение на катушке перед подключением - даже небольшое превышение 12 В может снизить срок службы
• Используйте фазовый провод для подключения к контактам реле, а не ноль - так безопаснее при обслуживании
• При использовании с индуктивными нагрузками (электромагниты, двигатели) рекомендуется установка гашения дуги (варистор или RC-цепочка)
• Обращайте внимание на маркировку контактов - все четыре пары одинаковые, но каждая должна быть правильно задействована в схеме
• Реле РЭК78/4 3А 12В AC легко заменяется - достаточно вынуть старое и вставить новое в тот же разъём, если типоразмер совпадает
