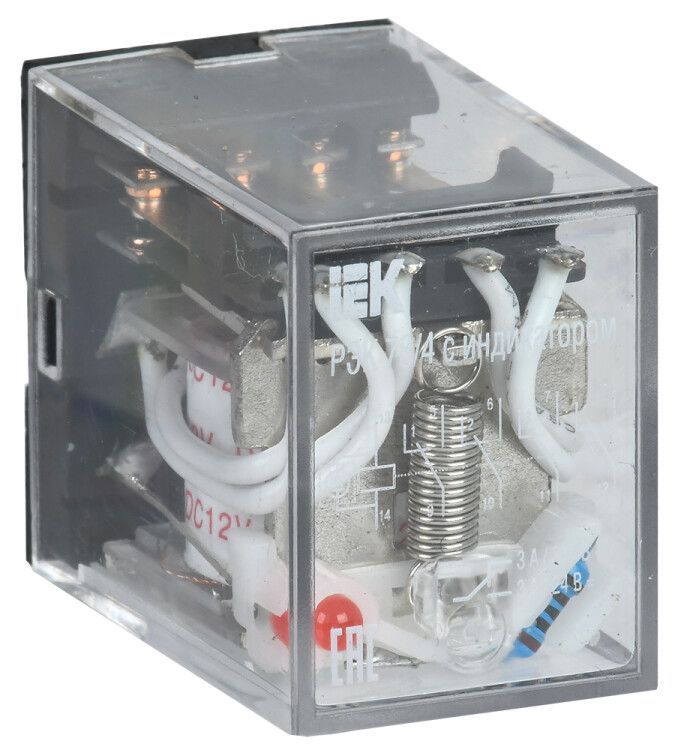

Реле промежуточное 12В DC 4пк 3A РЭК78/4 с индикацией - RRP20-4-03-012D-LED IEK

Реле промежуточное 12В DC 4пк 3А РЭК78/4(MY4) с индикацией - устройство для управления нагрузками малой мощности в цепях постоянного тока. Бренд ONI (IEK) обеспечивает надежную работу в автоматизированных системах, где требуется точное и долговечное переключение. Артикул rrp20-4-03-012d-led указывает на модель с LED-индикацией состояния.

Назначение и область применения

Реле промежуточное 12В DC 4пк 3А РЭК78/4(MY4) с индикацией используется для усиления слабых управляющих сигналов и коммутации цепей с током до 3 А. Подходит для применения в панелях управления, системах автоматизации, станках, конвейерах, бытовой и промышленной аппаратуре. Индикация позволяет визуально определить состояние реле - включено или выключено - без дополнительных тестеров.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение питания: 12 В
• Количество контактов: 4 (4 пары - 4ПК)
• Коммутируемый ток: 3 А
• Тип управления: моностабильное (возврат в исходное положение после отключения питания)
• Поляризация: определённая - важно соблюдать правильную полярность подключения катушки (+ и −)
• Способ монтажа: печатная плата (SMD/PTH), не требует DIN-рейки
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Подключение: плоские штекерные выводы - совместимы с паяльными гнездами на плате
• Диапазон температур: от –45 C до +40 C - работает в холодных условиях, например, на открытых площадках или в необогреваемых щитах
• Механическая износостойкость: 10 млн циклов - рассчитано на длительную эксплуатацию
• Гарантия: 3 года
• Соответствие: ГОСТ Р 50030.5.1

Совместимость и монтаж

Реле промежуточное 12В DC 4пк 3А РЭК78/4(MY4) с индикацией монтируется непосредственно на печатную плату через штекерные выводы. Для установки необходимы соответствующие отверстия и паяльные площадки. Устройство **не** предназначено для установки на DIN-рейку - для этого используются другие модели серии РЭК77/78 с розетками РРМ77/78. Катушка имеет фиксированную полярность: при неверном подключении реле не сработает, но не повредится.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует соответствие нормам безопасности для электрооборудования в промышленных системах. Серебросодержащие контакты обеспечивают устойчивость к окислению и снижают риск нагрева при коммутации. Защита IP40 допускает использование в закрытых щитах, но не во влажных средах или там, где возможен доступ брызг воды.

Преимущества

• Четыре независимые группы контактов позволяют управлять несколькими цепями одним устройством
• LED-индикация ускоряет диагностику и обслуживание
• Высокая механическая износостойкость - 10 миллионов операций - снижает частоту замены
• Широкий температурный диапазон - подходит для суровых условий эксплуатации
• Серебряные контакты - минимизируют потери и нагрев при коммутации

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или воздействия жидкостей - IP40 недостаточно для улицы или цехов с мойкой
• Требуется строгое соблюдение полярности при подключении катушки - при обратном подключении реле просто не включится
• Не совместимо с DIN-рейкой; нельзя использовать вместо модульных реле с розетками
• Максимальный ток 3 А - не подходит для управления двигателями, ТЭНами или освещением выше этой мощности

Примеры использования

• Управление световой сигнализацией в автоматических линиях
• Переключение между режимами работы контроллеров PLC
• Коммутация соленоидов, клапанов, маломощных насосов
• Логические схемы в устройствах контроля и сбора данных

Практические советы

• При проектировании платы учтите посадочные размеры выводов - они стандартизованы, но отличаются от других типов реле
• Для увеличения срока службы не перегружайте контакты - работайте в пределах 70–80 % от максимального тока (до 2,4 А)
• Избегайте установки рядом с источниками тепла - высокая температура снижает срок службы электроники
• Если нужна установка на DIN-рейку - выбирайте версию с розеткой РРМ78, а не эту модель
• Проверьте полярность перед первым включением - индикация не загорится, если питание подано неправильно
