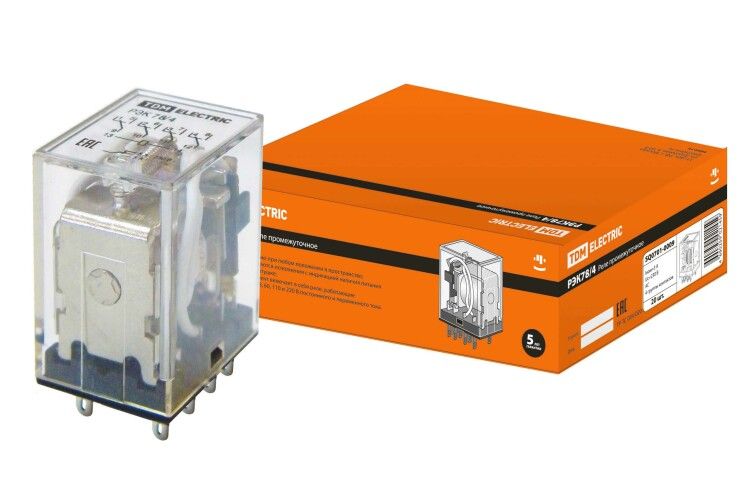

Реле РЭК78/4 3А 230В АC | SQ0701-0009 TDM

Реле РЭК78/4 3А 230В АС от TDM ELECTRIC - это надёжное устройство для дистанционного включения и выключения нагрузок до 3 А при переменном напряжении. Подходит для автоматических систем в зданиях, где требуется частая коммутация: управление насосами, вентиляцией, освещением и другими маломощными потребителями.

Назначение и область применения

Реле РЭК78/4 3А 230В АС используется для управления электрическими нагрузками небольшой мощности, особенно там, где важна долговечность и большое количество коммутаций. Его применяют в системах автоматизации: контроль освещения, управление насосами, вентиляторами, нагревательными элементами, кондиционерами и другим инженерным оборудованием. Управление происходит через слаботочную цепь - достаточно подать напряжение на катушку, чтобы реле замкнуло или разомкнуло силовые контакты.

Технические характеристики

• Номинальный ток: 3 А - максимальная нагрузка, которую можно коммутировать через контакты.
• Напряжение управления: 30–220 В переменного тока (AC), 50/60 Гц - работает в широком диапазоне сетевых напряжений, включая бытовые и промышленные сети.
• Тип контактов: 4 одинарных перекидных контакта - каждый контакт имеет одно положение «замкнуто» и одно «разомкнуто».
• Подключение контактов: штепсельное (разъёмное) для основной цепи; винтовое для вспомогательных цепей.
• Управление: моностабильное - реле остаётся в состоянии после срабатывания до момента снятия управляющего напряжения.
• Защита IP40: защищает от твердых частиц крупнее 1 мм, но не от воды - подходит только для установки внутри щитов или закрытых корпусов.
• Вспомогательные контакты: указано 4 контакта, однако данные по НЗ и НО показывают значения около 0,01 - вероятно, опечатка в документации. На практике все 4 контакта являются основными перекидными, вспомогательных контактов нет.

Совместимость и монтаж

Реле РЭК78/4 3А 230В АС устанавливается на DIN-рейку стандартной ширины 35 мм. Разъёмное подключение позволяет легко менять устройство без перепайки проводов - достаточно вынуть его из базового гнезда и вставить новое. Для подключения управляющей цепи используются два вывода на катушке, которые подсоединяются к контроллеру, терморегулятору или другому устройству с выходом 30–220 В AC. Контакты нагрузки подключаются через винтовые зажимы на нижней части устройства - важно затянуть их с усилием, соответствующим рекомендациям производителя, чтобы избежать нагрева.

Безопасность и стандарты

Реле РЭК78/4 3А 230В АС соответствует требованиям безопасности для устройств класса IP40. Применяется в соответствии с международными стандартами для электрооборудования низкого напряжения. Однако не предназначен для работы во взрывоопасных средах, на открытом воздухе или в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - рассчитано на многочисленные коммутации.
• Широкий диапазон управляющего напряжения (30–220 В AC) - совместим с различными типами контроллеров.
• Разъёмное исполнение - ускоряет обслуживание и замену без демонтажа проводки.
• Четыре полноценных перекидных контакта - позволяют управлять несколькими цепями или реализовать сложные логические схемы.

Ограничения применения

• Не предназначено для постоянной работы при токе выше 3 А - возможен перегрев и повреждение контактов.
• Степень защиты IP40 исключает использование вне герметичных корпусов - нельзя устанавливать в сырых помещениях, на улице или рядом с источниками брызг.
• Отсутствие вспомогательных контактов с задержкой - не подходит для задач, требующих временных интервалов (например, плавного запуска).
• Не рекомендуется для управления индуктивными нагрузками свыше 100 ВА без дополнительной защиты (например, RC-цепочки).

Примеры использования

• Автоматическое включение света в туалете по сигналу датчика движения.
• Управление циркуляционным насосом системы отопления по команде термостата.
• Переключение режимов вентиляции в зависимости от времени суток через PLC-контроллер.
• Коммутация нескольких групп освещения одним управляющим сигналом.

Практические советы

• Проверьте соответствие напряжения управления (30–220 В AC) вашему источнику сигнала - слишком низкое напряжение может вызвать отказ в срабатывании.
• Используйте предохранители или автоматические выключатели перед реле РЭК78/4 3А 230В АС для защиты от перегрузок и коротких замыканий.
• При подключении нагрузки с высоким пусковым током (например, лампы накаливания или двигатели) выбирайте реле с запасом по току - даже 3 А может быть недостаточно при частых включениях.
• Обязательно фиксируйте реле на DIN-рейке плотно - люфт может привести к плохому контакту и перегреву.
• Если нужна защита от скачков напряжения, установите варистор параллельно катушке - продлит срок службы реле.
