Температурный контроллер OptiDin ТР-100-У3.1 | 114077 КЭАЗ

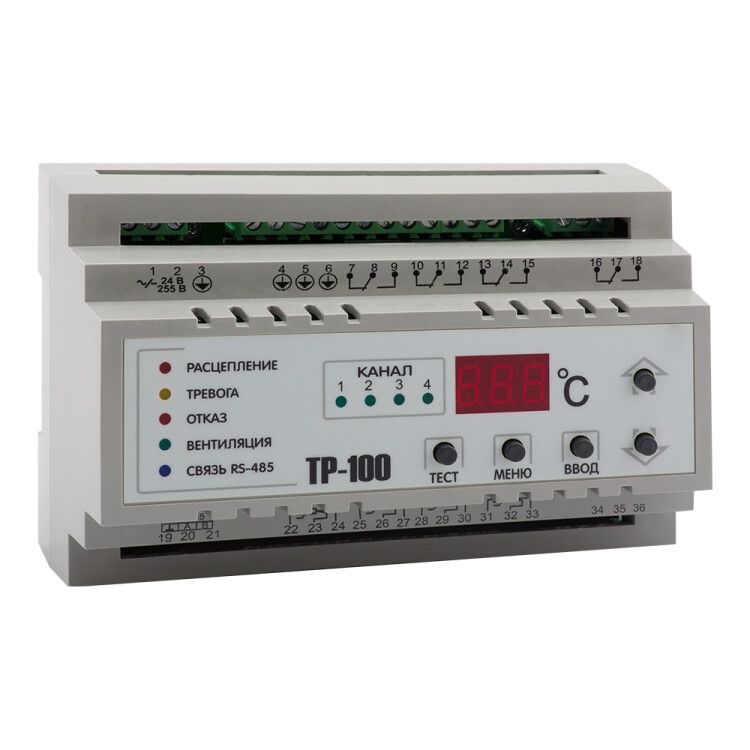

Температурное реле OptiDin ТР-100-УХЛ3.1 от КЭАЗ - это модульное устройство для автоматического контроля температуры в электрических цепях, устанавливаемое на DIN-рейку. Работает с биметаллическим датчиком, управляет нагрузкой до 10 А и подходит для систем нагрева, вентиляции и технологического оборудования. Артикул 114077 соответствует серийной линейке OptiDin.

Назначение и область применения

Температурное реле OptiDin ТР-100-УХЛ3.1 предназначено для автоматического включения и отключения электропитания оборудования при достижении заданных температурных порогов. Устройство защищает системы от перегрева и замерзания, обеспечивая стабильную работу в условиях колебаний температуры. Применяется в промышленных установках: печи, термостаты, теплообменники, конвейеры, системы вентиляции и кондиционирования. Подходит для работы в помещениях с контролируемой средой, где требуется надёжная защита по температуре.

Технические характеристики

• Номинальное напряжение питания цепи управления: 24–255 В (переменный/постоянный ток)
• Номинальный ток коммутируемых контактов: 10 А
• Регулируемый температурный диапазон: от –40 C до +240 C
• Тип датчика: биметаллический (не требует внешнего питания)
• Количество переключающих контактов: 4 (нормально разомкнутые и нормально замкнутые - см. схему подключения)
• Количество НО контактов: 0 (все контакты - перекидные)
• Шаг регулировки переключения: 0 C (дифференциал между включением и выключением равен нулю - устройство срабатывает при точном значении температуры)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды и пыли)
• Климатическое исполнение: У3.1 (работает при температуре от –40 C до +40 C, влажность до 80%)
• Количество модулей DIN: 1
• Тип подключения: винтовые зажимы (до 2,5 мм2)
• Нормативный документ: ТУ 3425-001-71386598-2005

Совместимость и монтаж

Температурное реле OptiDin ТР-100-УХЛ3.1 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Датчик встроен внутрь корпуса и реагирует на температуру окружающего воздуха в месте установки. Не требует внешних датчиков. Установка возможна рядом с тепловыделяющими элементами, но избегайте прямого воздействия потока горячего воздуха или конденсата. Монтаж допускается в распределительных щитах, шкафах управления, панелях автоматики.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3425-001-71386598-2005. Степень защиты IP30 исключает контакт с токоведущими частями, но не обеспечивает герметичность - не применяйте во влажных, пыльных или агрессивных средах без дополнительного кожуха. Работает в пределах климатического исполнения У3.1: в закрытых помещениях с умеренной влажностью и температурой от –40 C до +40 C. Не предназначен для взрывоопасных зон.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому датчику без необходимости калибровки
• Широкий диапазон рабочих температур - от глубокого холода до высоких температур (–40 C до +240 C)
• Поддержка широкого диапазона напряжений (24–255 В) - совместимо с большинством промышленных сетей
• Модульная компактная форма (1 модуль DIN) - экономия места в щите
• Четыре переключающих контакта позволяют управлять несколькими цепями одновременно
• Не требует внешнего источника питания - работает автономно через сигнал от датчика

Ограничения применения

• Не подходит для установки в открытых или влажных местах - степень защиты IP30 не защищает от брызг и пыли
• Дифференциал переключения = 0 C - устройство будет часто включаться/выключаться при малейших колебаниях температуры; не рекомендуется для объектов с нестабильным тепловым режимом
• Датчик чувствителен к воздушным потокам - установка должна быть в спокойной среде, без сквозняков
• Не используется в качестве основного средства защиты от перегрузки по току - только по температуре
• Запрещён монтаж вблизи мощных источников ЭМИ - возможны ложные срабатывания

Примеры использования

• Защита нагревательных элементов в сушильных камерах - отключение при достижении 240 C
• Обеспечение минимальной температуры в холодильных установках - включение при снижении ниже –40 C
• Автоматизация системы обогрева трубопроводов в зимний период
• Контроль температуры в электронных шкафах с силовой аппаратурой
• Управление работой термостатических клапанов в системах отопления

Практические советы

• Выбирайте место установки так, чтобы датчик был близко к контролируемому объекту, но не находился в зоне прямого нагрева от других элементов
• Проверьте соответствие напряжения питания (24–255 В) перед подключением - выход за пределы вызовет отказ
• При использовании в цепях переменного тока убедитесь, что нагрузка не превышает 10 А - иначе риск сваривания контактов
• При работе в условиях частых перепадов температуры рассмотрите возможность установки реле с дифференциалом >0 C - OptiDin ТР-100-УХЛ3.1 не имеет гистерезиса
• При обслуживании отключите питание - даже при отключенном оборудовании на клеммах может сохраняться напряжение
• Артикул 114077 - единственный вариант в линейке OptiDin с таким сочетанием диапазона и числа контактов; аналоги требуют проверки совместимости
