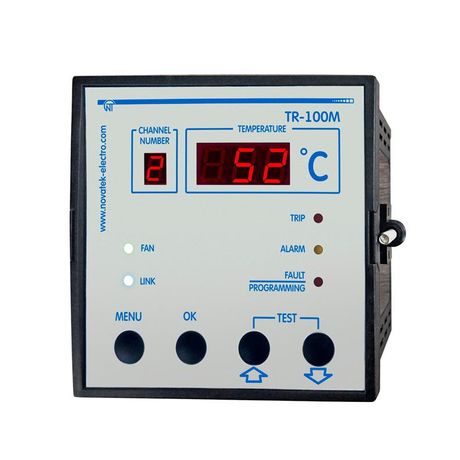

Температурное реле ТР - 100 М 3425606100-1 НовАтек-Электро

Реле температурное цифровое ТР-100М от НовАтек-Электро — устройство для точного контроля температуры в системах автоматизации, работающее на переменном и постоянном токе. Четыре независимые измерительные цепи позволяют контролировать несколько точек одновременно, а возможность внешнего перезапуска упрощает обслуживание. Артикул 3425606100-1 подходит для установки на DIN-рейку в щитах управления.

Назначение и область применения

Реле температурное цифровое ТР-100М предназначено для автоматического отключения или включения оборудования при достижении заданных порогов температуры. Подходит для контроля нагрева в электрооборудовании, системах вентиляции, тепловых аппаратах, насосах и других устройствах, где важна защита от перегрева или переохлаждения. Четыре канала измерения позволяют использовать одно устройство вместо четырёх аналогичных реле, экономя место в шкафу.

Технические характеристики

• Питание: 24–260 В (переменный или постоянный ток) — совместимо с большинством промышленных сетей
• Коммутируемый ток: 10 А — способно управлять нагрузками до 2,3 кВт при 230 В
• Число измерительных цепей: 4 — каждая может иметь своё значение срабатывания
• Число переключающих контактов: 4 — по одному на каждый канал, нормально замкнутые/разомкнутые
• Номинальная мощность: 0,05 кВА — минимальное энергопотребление при работе
• Диапазон рабочих температур: от -25 до +55 °C — работает в холодных и жарких помещениях
• Степень защиты: IP40/IP20 — защищён от доступа пальцами и твёрдых частиц >1 мм, но не от воды
• Подключение: винтовые зажимы — надёжное соединение проводов сечением до 2,5 мм²
• Индикация: светодиоды — показывают состояние каждого канала и наличие неисправностей
• Регистрация неисправностей: да — сохраняет информацию об аварийных событиях для диагностики
• Способ монтажа: на аппаратную рейку — стандартный крепёж для промышленных щитов
• Климатическое исполнение: УХЛ3.1 — рассчитано на работу в условиях повышенной влажности и колебаний температуры

Совместимость и монтаж

Реле температурное цифровое ТР-100М монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы — достаточно затянуть провода сечением до 2,5 мм². Каждый из четырёх входов термодатчиков подключается отдельно; рекомендуется применять экранированные кабели при длинных линиях связи. Выходные контакты коммутируют нагрузку напрямую — не требуют промежуточных контакторов при токе до 10 А. Возможность внешнего перезапуска позволяет сбрасывать аварию кнопкой или сигналом с ПЛК без вскрытия корпуса.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Климатическое исполнение УХЛ3.1 гарантирует работоспособность в закрытых помещениях с умеренным климатом. Защита IP40 предотвращает случайный контакт с токоведущими частями, но не обеспечивает герметичность — не применяйте в сырых или пыльных средах без дополнительной защиты. Соответствие стандартам IEC 61010-1 и ГОСТ Р МЭК 61010-1 подтверждает безопасность при использовании в промышленных системах.

Преимущества

• Четыре канала в одном устройстве снижают количество компонентов в щите и упрощают wiring
• Широкий диапазон питания (24–260 В) исключает необходимость отдельного блока питания
• Регистрация неисправностей помогает выявить причину отключения без дополнительного оборудования
• Индикация состояния каждого канала ускоряет поиск проблем на объекте
• Внешний перезапуск повышает удобство обслуживания и минимизирует простои

Ограничения применения

• Не предназначен для работы во влажной среде — IP40 не защищает от брызг и конденсата
• Запрещена установка в местах с прямым попаданием солнечного света или рядом с источниками сильного тепла выше +55 °C
• Не используется для управления двигателями с высоким пусковым током — возможны отказы контактов
• Термодатчики должны быть совместимы с типом входа (обычно NTC/Pt100); в спецификации не указаны типы — уточняйте у производителя
• Не имеет встроенной функции регулирования — только двухпозиционный контроль (вкл./выкл.)

Примеры использования

• Защита трансформаторов от перегрева — один канал на обмотку, остальные — на радиатор и окружающую среду
• Контроль температуры в печи сушки — четыре точки: воздух, поверхность материала, теплообменник, корпус
• Автоматизация системы охлаждения станка — включение вентилятора при превышении порога на подшипниках
• Обеспечение безопасной работы аккумуляторных батарей — контроль температуры в нескольких ячейках

Практические советы

• При монтаже используйте кабель с медными жилами и хорошей изоляцией — плохой контакт вызывает ошибки считывания
• Убедитесь, что посадочный диаметр клемм соответствует сечению вашего провода — не допускайте ослабления после затяжки
• Для долгой службы избегайте установки рядом с частотными преобразователями — помехи могут влиять на точность измерений
• При первом запуске проверьте все четыре канала по отдельности — задайте тестовые значения ниже текущей температуры, чтобы убедиться в срабатывании
• Если требуется защита от влаги — помещайте реле в корпус с классом IP54 или выше, даже если само ТР-100М установлен внутри
• Сохраняйте документацию с настройками — сброс параметров возможен при потере питания, если не включена батарея резерва (не предусмотрена)
