Реле тепловое для контакторов 225А-630А 230А-320А РТ-02 | 23511DEK DEKraft APC

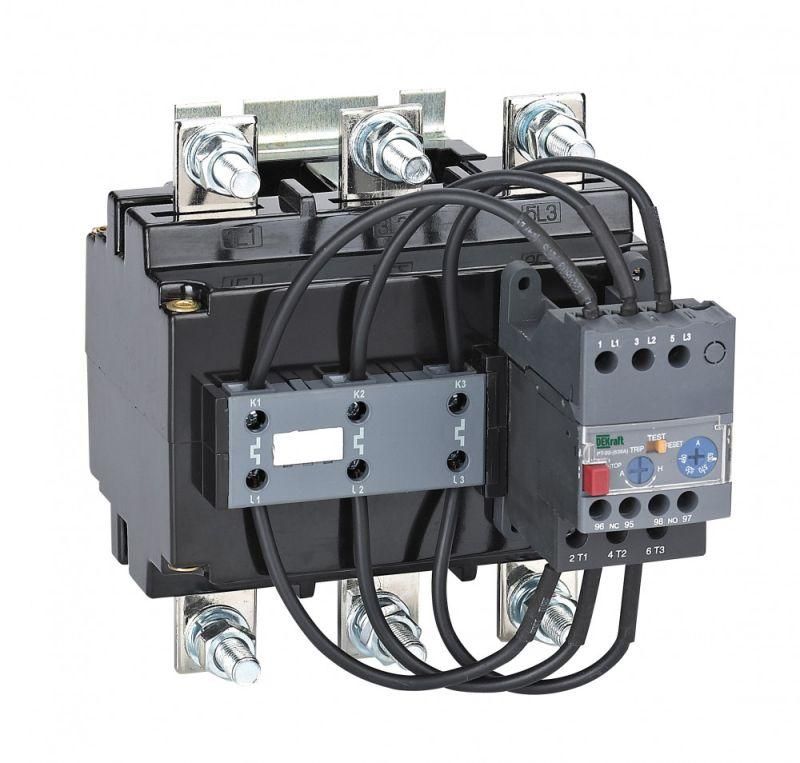

Реле тепловое РТ-02 от DEKraft - устройство для защиты электродвигателей и силовых цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Подходит для установки на контакторы КМ-102 с номинальным током 225–630 А, имеет регулируемую уставку 230–320 А и обеспечивает надёжную работу в промышленных условиях. Артикул 23511dek.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и другое оборудование от повреждений из-за длительного превышения рабочего тока. Особенно эффективно при таких аварийных ситуациях, как:

• заклинивание ротора;
• затянутый пуск;
• асимметрия напряжения между фазами;
• перегрев из-за недостаточного охлаждения.

Используется в системах управления насосами, компрессорами, конвейерами, вентиляторами и другими механизмами с асинхронными двигателями. Применяется совместно с контакторами КМ-102, но также совместимо с аналогичными контактными аппаратами других производителей.

Технические характеристики

• Тип устройства: электротепловое реле перегрузки
• Номинальный ток: 320 А - максимальная уставка, при которой реле срабатывает при превышении
• Диапазон уставок: 230–320 А - можно настроить под конкретный двигатель
• Число полюсов: 3 - защита всех трёх фаз одновременно
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - для сигнализации и управления
• Класс расцепления: 10A - время срабатывания при 7,2×Iн составляет 4–10 секунд, что соответствует требованиям IEC 60947-4-1
• Способ монтажа: непосредственное крепление на контактор или обособленное размещение с проводами
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение

Совместимость и монтаж

Реле тепловое РТ-02 проектировалось для установки на контакторы КМ-102 от DEKraft. Однако благодаря стандартизированному креплению, его можно использовать и с контактными аппаратами других брендов, если они имеют совпадающие габариты и расположение клемм. Для монтажа требуется свободный доступ к боковой поверхности контактора. Установка выполняется путём плотного защёлкивания на направляющих. При обособленном размещении используйте кабель сечением не менее 16 мм2 для токов до 320 А. Соединения необходимо затягивать моментом 1,8–2,2 Нм - переусиливать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Класс защиты 10A гарантирует, что при многократных перегрузках реле не выйдет из строя преждевременно, сохраняя точность срабатывания. Конструкция исключает самопроизвольное отключение при кратковременных скачках тока, характерных для пуска двигателей.

Преимущества

• Широкий диапазон уставок (230–320 А) позволяет точно адаптировать защиту под мощные двигатели
• Два режима повторного включения - ручной и автоматический - дают гибкость в управлении
• Устойчивость к колебаниям температуры окружающей среды - работает при -25C…+60C
• Винтовые зажимы обеспечивают долговечное соединение даже в вибрационных условиях
• Простой визуальный индикатор состояния - видно, было ли срабатывание

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - только трёхфазные системы
• Не реагирует на короткие замыкания - требует обязательной установки предохранителей или автоматических выключателей
• Не рекомендуется применять в помещениях с высокой запылённостью без дополнительной защиты корпуса
• Автоматическое повторное включение не следует использовать там, где опасно самоотключение оборудования (например, на станках с движущимися частями)

Примеры использования

• Защита двигателя воздушного компрессора мощностью 110 кВт на заводе
• Обеспечение безопасности насосной группы в системе водоснабжения
• Контроль работы конвейера на пищевом производстве
• Стандартная защита в составе шкафа управления с контактором КМ-102

Практические советы

• Перед установкой обязательно сверьте номинальный ток двигателя с уставкой реле - она должна быть чуть выше пускового тока, но ниже допустимого нагрева обмоток
• При использовании в условиях повышенной температуры (более 40C) выбирайте нижнюю границу диапазона уставок
• После срабатывания реле всегда проверьте причину - часто проблема в механическом заедании, а не в электрике
• При обособленном монтаже прокладывайте провода отдельно от силовых кабелей, чтобы избежать влияния помех
• Регулярно осматривайте винтовые зажимы - особенно после первых 100 часов работы
