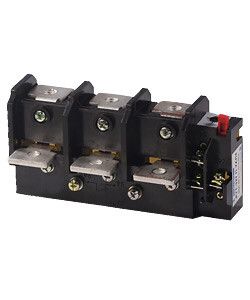

Реле электротепловое токовое РТТ-327 П УХЛ4 167-260А 660В/50Гц 1з+1р ручной возврат IP00 - ET519037 Электротехник

Реле электротепловое токовое РТТ-327 П УХЛ4 от Электротехник предназначено для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Его используют в системах управления электроприводами на промышленном оборудовании, где важна надёжная тепловая защита без автоматического возврата.

Назначение и область применения

Реле электротепловое токовое РТТ-327 П УХЛ4 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Применяется в цепях переменного тока до 660 В, 50 Гц, чаще всего как часть системы управления электроприводами на станках, насосах, конвейерах и вентиляционных установках.

Технические характеристики

• Номинальный ток: 250 А (регулируемый диапазон срабатывания 221–260 А)
• Номинальное напряжение питания: 660 В переменного тока
• Частота: 50 Гц (также совместимо с 60 Гц)
• Количество полюсов: 3
• Тип тока: переменный
• Количество контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый)
• Напряжение цепи управления: 380 В
• Степень защиты: IP00 - без внешней защиты от пыли и воды
• Тип подключения: винтовые зажимы
• Метод возврата: ручной - после срабатывания необходимо вручную перевести рычаг в исходное положение
• Исполнение: нереверсивное - работает только в одном направлении
• Способ монтажа: непосредственное крепление на DIN-рейку или поверхность

Совместимость и монтаж

Реле электротепловое токовое РТТ-327 П УХЛ4 устанавливается непосредственно на DIN-рейку или жёстко закрепляется на панели. Подключение проводов осуществляется через винтовые зажимы - требуется затяжка усилием, соответствующим рекомендациям производителя. Для работы необходима внешняя контактная катушка или магнитный пускатель, так как само реле не коммутирует силовой ток - лишь передаёт сигнал об аварии. Учитывайте, что устройство требует наличия цепи управления на 380 В для корректной работы сигнализирующих контактов.

Безопасность и стандарты

Реле электротепловое токовое РТТ-327 П УХЛ4 имеет температурную компенсацию - это снижает влияние окружающей температуры на порог срабатывания. Соответствует требованиям к устройствам защиты электродвигателей в соответствии с ГОСТ Р МЭК 60947-4-1. Однако степень защиты IP00 требует обязательного размещения внутри корпуса или распределительного щита - использование на открытых площадках запрещено.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллической системе с компенсацией температуры
• Удобная регулировка тока срабатывания в широком диапазоне (221–260 А)
• Ручной возврат обеспечивает контроль после аварийного отключения - предотвращает самопроизвольный запуск оборудования
• Простая и проверенная конструкция - долгий срок службы при соблюдении условий эксплуатации

Ограничения применения

• Не применяется в цепях постоянного тока выше 440 В - указанное напряжение является максимальным пределом
• IP00 не допускает эксплуатацию во влажных, пыльных или агрессивных средах без дополнительной защиты
• Не предназначен для защиты однофазных нагрузок или двигателей меньшей мощности - минимальный рабочий ток около 220 А
• Требует внешнего устройства (например, магнитного пускателя) для отключения силового контура - само реле не размыкает основную цепь

Примеры использования

• Защита двигателя насосной станции в водопроводной сети
• Обеспечение безопасности трёхфазного конвейера на пищевом производстве
• Автоматическое отключение вентилятора при перегреве в HVAC-системе
• Компонент в шкафах управления промышленными станками с ЧПУ

Практические советы

• Выбирая реле электротепловое токовое РТТ-327 П УХЛ4, убедитесь, что номинальный ток двигателя попадает в диапазон 221–260 А - иначе защита будет некорректной
• Подключайте контакты реле к цепи управления магнитного пускателя, а не напрямую к двигателю - он не рассчитан на коммутацию силового тока
• Установите устройство в закрытом щите с уровнем защиты не ниже IP54 - даже при наличии внутренней защиты IP00
• Проверьте соответствие напряжения цепи управления (380 В) - неверное питание может привести к отказу сигнальных контактов
• После каждого срабатывания обязательно выполните ручной возврат - игнорирование этого шага заблокирует возможность запуска оборудования
