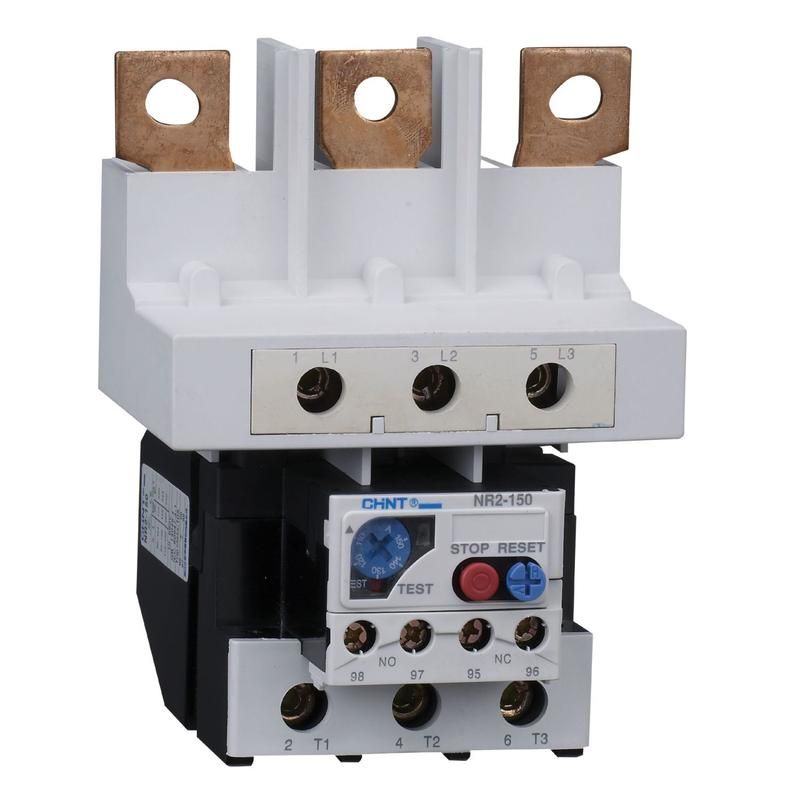

Реле тепловое NR2-150 80-104A (R) | 268292 CHINT

Реле тепловое NR2-150 80-104A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель рассчитана на токи 80–104 А и совмещается с контактными устройствами или монтируется самостоятельно. Артикул 268292 соответствует серии NR2, известной стабильностью и долговечностью.

Назначение и область применения

Реле тепловое NR2-150 80-104A (R) защищает двигатели переменного тока от повышения температуры из-за длительной перегрузки или потери одной из фаз. Подходит для оборудования с рабочим током в пределах 80–104 А и напряжением до 690 В. Часто применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим промышленным оборудованием с асинхронными двигателями 50/60 Гц.

Технические характеристики

• Диапазон регулировки тока: 80–104 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - обеспечивает работу в высоковольтных сетях промышленного типа;
• Количество контактов: 4 шт. - два главных (размыкающие) для цепи питания двигателя, два вспомогательных для сигнализации или блокировки;
• Класс точности: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, гарантирует согласованную реакцию с другими элементами защиты;
• Функция перезапуска: ручная - после срабатывания необходимо вручную вернуть рычаг в исходное положение, что предотвращает самопроизвольный запуск опасного оборудования;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных оснований;
• Тип подключения: винтовое - надёжное соединение проводов с зажимами, допускающее многократное подключение и отключение.

Совместимость и монтаж

Реле тепловое NR2-150 80-104A (R) совместимо с контактными аппаратами серии CHINT NR2, а также с аналогичными моделями других производителей, имеющими стандартизированный посадочный механизм. Для установки достаточно закрепить его на DIN-рейке или непосредственно на корпусе контактора. Клеммы рассчитаны на медные провода сечением до 25 мм2. Перед подключением убедитесь, что ток нагрузки попадает в диапазон 80–104 А - выход за границы снижает точность защиты.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-4-1. Конструкция обеспечивает безопасную работу в условиях повышенной влажности, пыли и колебаний температуры. Индикатор состояния на корпусе показывает, было ли срабатывание - это ускоряет диагностику отказов. Наличие автоматической термокомпенсации исключает ложные срабатывания при изменении окружающей температуры.

Преимущества

• Высокая стабильность срабатывания благодаря термокомпенсации - не реагирует на внешние перепады температур;
• Чёткая индикация сработавшего состояния - легко определить причину остановки оборудования;
• Ручной сброс - минимизирует риск аварийного запуска после аварии;
• Универсальное винтовое подключение - подходит для большинства типов проводов и не требует специальных инструментов;
• Компактная форма и возможность непосредственного монтажа - экономят место в щите и упрощают сборку.

Ограничения применения

• Не предназначен для защиты двигателей с током ниже 80 А - для меньших значений используйте другие модели серии NR2;
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Не заменяет устройства защиты от короткого замыкания - требуется обязательная установка автоматического выключателя или предохранителя перед реле;
• Не рекомендуется использовать в средах с агрессивными химическими веществами или взрывоопасной пылью - отсутствует взрывозащита.

Примеры использования

• Защита асинхронного двигателя насосной станции с мощностью ~30 кВт и током 90 А;
• Контроль перегрева вентилятора системы охлаждения на заводе;
• Обеспечение безопасности конвейера с частым пуском и остановкой;
• Подключение к контактору CNI-C100 в распределительном щите производства.

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен находиться внутри диапазона 80–104 А; если близок к границе, выберите модель с более широким диапазоном;
• При монтаже затягивайте винты равномерно, чтобы не деформировать клеммы - перетягивание может повредить изоляцию;
• После срабатывания дайте двигателю остыть (минимум 10–15 минут), прежде чем сбрасывать реле - повторный запуск при перегреве вызовет преждевременный износ;
• Проверяйте состояние контактов каждые 6 месяцев - окисление может привести к ложному срабатыванию или отказу защиты;
• Для удобства обслуживания комбинируйте NR2-150 80-104A (R) с контактными устройствами того же бренда - это гарантирует совпадение механических и электрических параметров.
