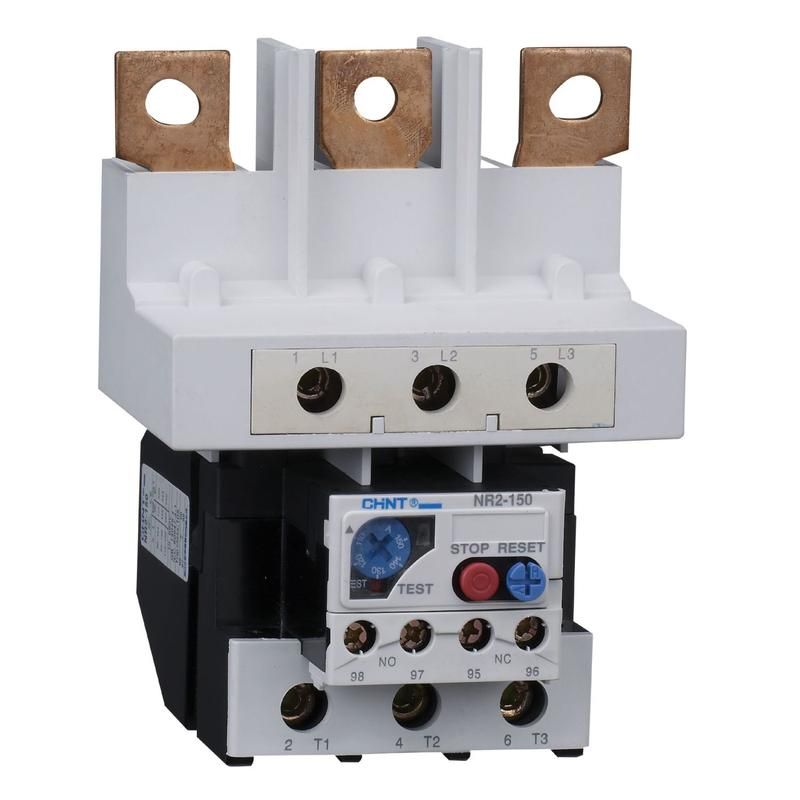

Реле тепловое NR2-150 95-120A (R) | 268293 CHINT

Реле тепловое NR2-150 95-120А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель рассчитана на токи 95–120 А, имеет винтовые зажимы и поддерживает автоматический сброс, что делает её удобной для постоянной эксплуатации в промышленных системах.

Назначение и область применения

Реле тепловое NR2-150 95-120А (R) защищает двигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Применяется в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Диапазон регулировки тока: 95–120 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - совместимо с большинством промышленных сетей;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), обеспечивая гибкую интеграцию в схемы управления;
• Тип подключения: винтовое - надёжное и простое для монтажа проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Класс точности: 10 - соответствует требованиям IEC 60947-4-1, гарантирует допустимую погрешность +-10% при срабатывании;
• Функция перезапуска: да - после остывания реле автоматически восстанавливает работу, если причина перегрузки устранена.

Совместимость и монтаж

Реле тепловое NR2-150 95-120А (R) совместимо с контактными аппаратами серии NR2 от CHINT. Устанавливается механически на переднюю панель контактора - не требует дополнительных креплений. Для подключения используйте провода сечением до 2,5 мм2. Клеммы доступны для обслуживания без демонтажа устройства. При монтаже соблюдайте минимальный зазор 10 мм вокруг корпуса для обеспечения теплоотвода.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1. Конструкция выполнена из самозатухающего материала, исключающего распространение пламени. Наличие индикатора сработавшего состояния позволяет оперативно выявить причину отключения.

Преимущества

• Автоматический сброс снижает необходимость вручную возвращать устройство в рабочее состояние после снятия нагрузки;
• Высокая стабильность срабатывания даже при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Удобная индикация - видимый флажок показывает, что реле сработало, что ускоряет диагностику;
• Герметичная конструкция минимизирует влияние пыли и влаги на внутренние элементы;
• Поддержка ручного сброса - можно принудительно вернуть реле в рабочий режим, если требуется контрольный запуск.

Ограничения применения

• Не предназначен для защиты двигателей с током ниже 95 А - для меньших значений выбирайте другие модели серии NR2;
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Не рекомендуется использовать в условиях экстремальных температур выше +60 C или ниже −25 C без дополнительного охлаждения или утепления;
• Запрещён монтаж в местах с высокой вибрацией без амортизирующих прокладок - возможны ложные срабатывания.

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения с током 110 А;
• Комплексная защита конвейера на пищевом производстве, где важна автономная перезагрузка после остановки;
• Интеграция в панель управления воздушным компрессором с частотным преобразователем - реле NR2-150 95-120А (R) служит резервной защитой от перегрева.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 95–120 А - неверный выбор приведёт к ложным срабатываниям или отказу защиты;
• При использовании с частотником убедитесь, что реле установлено после выхода преобразователя - иначе сигнал будет искажён;
• После каждого срабатывания осмотрите контакты и провода - возможно, произошло нагревание или окисление;
• Для долговечной работы избегайте установки рядом с источниками тепла (например, трансформаторами);
• Если система требует ручного сброса - настройте кнопку сброса в доступном месте для обслуживающего персонала.
