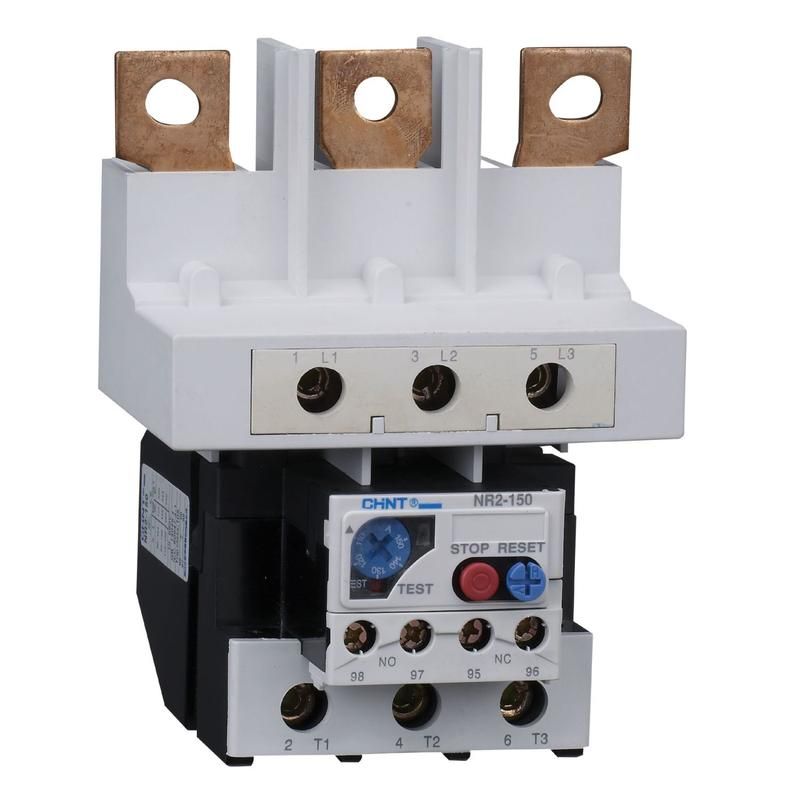

Реле тепловое NR2-150 110A-150A (R) | 268294 CHINT

Реле тепловое NR2-150 110А-150А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы в сетях с напряжением до 690 В. Это устройство из серии NR2 обеспечивает надежную работу при токах от 110 до 150 А, подходит для промышленного оборудования и легко интегрируется в существующие цепи управления.

Назначение и область применения

Реле тепловое NR2-150 110А-150А (R) защищает электродвигатели переменного тока от повреждений, вызванных длительными перегрузками или потерей одной из фаз. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с мощным электроприводом. Может использоваться как автономно, так и совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 110–150 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - поддерживает применение в высоковольтных системах промышленного типа;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально открытых (NO) для гибкой интеграции в схемы управления;
• Класс точности: 10 - соответствует требованиям IEC 60947-4-1, гарантирует стабильное срабатывание при перегрузке;
• Тип подключения: винтовые зажимы - удобны для многократного обслуживания и надежны при вибрациях;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных кронштейнов;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически восстановить питание после остывания элементов.

Совместимость и монтаж

Реле тепловое NR2-150 110А-150А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартные крепления для тепловых реле. Для монтажа требуется свободная площадь около 50×50 мм. Устройство крепится на DIN-рейку шириной 35 мм. Перед подключением проверьте соответствие тока двигателя установленному диапазону - неверная настройка снижает эффективность защиты.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и GOST R 50030.4.2. Обеспечивает безопасную работу в условиях температур от -5C до +40C и относительной влажности до 90%. Наличие индикатора срабатывания позволяет оперативно выявить причину отключения.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы окружающей среды;
• Удобная индикация состояния - видимый сигнал при срабатывании ускоряет диагностику;
• Поддержка ручного и автоматического сброса - гибкий режим восстановления в зависимости от требований технологической цепочки;
• Высокая механическая прочность корпуса - рассчитано на долгую службу в агрессивных промышленных условиях.

Ограничения применения

• Не предназначен для защиты двигателей с током ниже 110 А - используйте другие модели серии NR2 (например, NR2-100);
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Требует периодической проверки контактов и затяжки винтов - особенно в условиях вибраций;
• Не имеет встроенного IP-защиты - не применяйте во влажных или запыленных помещениях без дополнительной защиты в виде шкафа или кожуха.

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевой промышленности;
• Контроль нагрузки насосной станции с током потребления 130 А;
• Интеграция в панель управления воздушного компрессора с частотным преобразователем;
• Автоматическое отключение вентиляционного агрегата при заклинивании лопастей.

Практические советы

• Перед установкой обязательно сверьте номинальный ток двигателя с диапазоном 110–150 А - выбирайте ближайший нижний предел для более чувствительной защиты;
• При монтаже на рейку следите, чтобы реле было плотно зафиксировано - слабое крепление может вызвать перегрев контактов;
• После каждого срабатывания дождитесь полного остывания элементов перед повторным включением - преждевременный сброс может привести к повреждению двигателя;
• Для систем с частыми пусками рекомендован ручной сброс - это исключит случайный запуск при неустранённой причине перегрузки;
• Замена реле теплового NR2-150 110А-150А (R) не требует перепрошивки контроллеров - является прямой заменой аналогичных изделий серии NR2.
