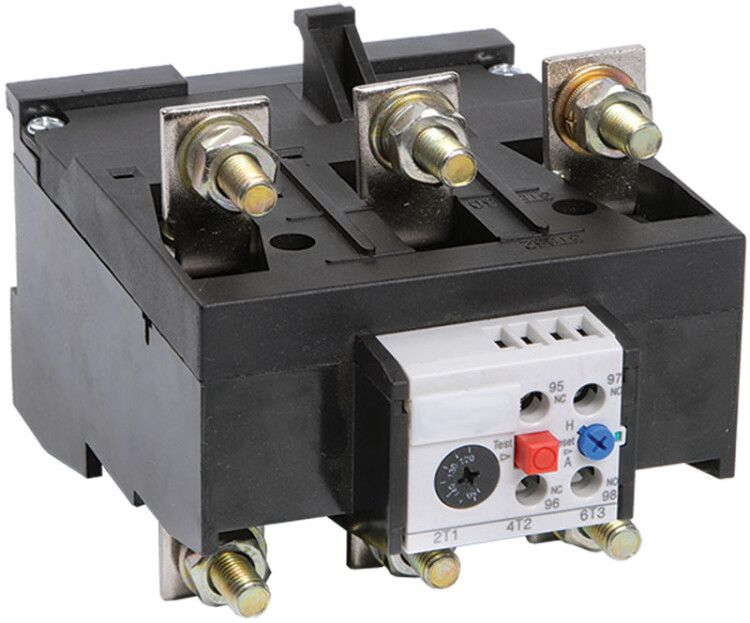

Реле тепловое РТИ-5375 120-150А - DRT50-0120-0150 IEK

Реле электротепловое РТИ-5375 120-150А от IEK - устройство для защиты электродвигателей от перегрузок и асимметрии тока. Надёжно работает в промышленных системах с напряжением до 660 В и частотой 400 Гц, устанавливается на контакторы КТИ и КМИ. Артикул drt50-0120-0150.

Назначение и область применения

Реле электротепловое РТИ-5375 120-150А защищает электродвигатели от:

• длительной перегрузки по току;
• неравномерного распределения тока между фазами (асимметрии);
• затянутого запуска или заклинивания ротора.

Не предназначено для защиты от короткого замыкания - для этого требуется отдельная защита: предохранители или автоматический выключатель с подходящим номиналом. Применяется в цепях с постоянными нагрузками: насосы, компрессоры, конвейеры, вентиляторы, станки.

Технические характеристики

• Номинальный ток: 150 А - максимальный ток, при котором реле не сработает длительно; регулируется в диапазоне 120–150 А.
• Напряжение: до 660 В переменного тока.
• Частота: 400 Гц - подходит для специализированных систем (например, авиация, судостроение, промышленные установки с высокой частотой).
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Класс защиты: Class 10 - время срабатывания при 6-кратном токе: 4–10 секунд, что соответствует стандартному времени для двигателей средней мощности.
• Степень защиты IP20: защита от предметов больше 12,5 мм, но не от пыли и воды - требует установки в закрытых щитах.
• Диапазон температур: от -25C до +55C - допустимо использование в неотапливаемых помещениях, на открытых площадках при условии защиты от осадков.
• Климатическое исполнение У3: рассчитано на умеренный климат с возможностью повышенной влажности.
• Подключение: винтовое - позволяет подключить кабель сечением до 35 мм2.
• Количество контактов: 2 (1 нормально замкнутый, 1 нормально разомкнутый) - используются для сигнализации или управления цепью отключения.
• Срок службы: 15 лет - при соблюдении режимов эксплуатации и отсутствии механических повреждений.

Совместимость и монтаж

Реле электротепловое РТИ-5375 120-150А проектировалось для установки непосредственно на контакторы серий КТИ и КМИ. Монтаж осуществляется двумя способами:

• непосредственное крепление на контактную группу - оптимальный вариант, минимизирует провода и снижает риск ошибок;
• обособленное размещение - возможно при наличии достаточного места и правильной прокладке контрольных линий.

При самостоятельном монтаже важно проверить совпадение штырей реле с гнездами контактора - несовместимость с другими моделями (например, КТЛ, КТП) исключена. Подключение кабелей - только через винтовые зажимы, без использования наконечников, если они не указаны в руководстве.

Безопасность и стандарты

Реле электротепловое РТИ-5375 120-150А соответствует:

• ГОСТ 30011.5.1 - основной стандарт для тепловых реле;
• ГОСТ Р 50030.2 - требования к аппаратам управления и защитным устройствам для электродвигателей.

Произведён в соответствии с требованиями безопасности для промышленного оборудования. Не содержит опасных материалов, соответствует RoHS.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - меньше ложных отключений при пуске двигателя.
• Устойчивость к колебаниям температуры окружающей среды - надёжно работает даже при -25C.
• Долгий срок службы - 15 лет - снижает затраты на обслуживание.
• Простая диагностика: наличие двух контактов позволяет легко интегрировать сигнал аварии в системы управления.

Ограничения применения

• Не применяется в сетях с частотой выше 400 Гц - возможны некорректные показания.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать в сырых, пыльных или наружных условиях без корпуса.
• Не защищает от короткого замыкания - обязательна установка предохранителей/автоматов с номиналом ≤150 А.
• Не поддерживает реверс - не используется в системах с изменением направления вращения двигателя.
• Запрещено применять с двигателями, где требуется быстрое срабатывание (менее 4 секунд при перегрузке).

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевой промышленности.
• Контроль нагнетателя воздуха в системе вентиляции с питанием 660 В / 400 Гц.
• Обеспечение безопасной работы насосной станции в холодном цеху при температуре -20C.

Практические советы

• Перед установкой проверьте соответствие номинала тока реле (120–150 А) и тока двигателя - выбирайте ближайшую нижнюю границу, если двигатель работает на 130 А.
• При монтаже на контактор КТИ убедитесь, что реле плотно защёлкнулось - слышен характерный щелчок.
• После срабатывания реле необходимо дождаться остывания биметаллической пластины (до 5 минут) перед повторным включением - принудительное сброс не рекомендуется.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает перегрев и выход из строя.
• Не используйте реле в качестве единственной защиты - всегда сочетайте с автоматическим выключателем или предохранителем.
