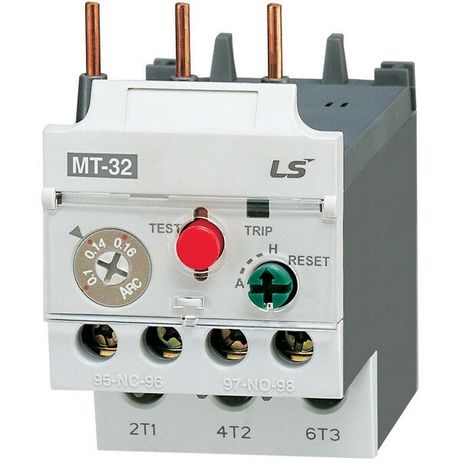

Реле защиты от перегрузки Metasol MT-32 8.5А 7-10 3К SCREW LS Electric 1298001200 LSIS

Реле защиты от перегрузки 8.5A 7~10 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при опасных перегрузках, обрыве фазы или затяжном пуске. Артикул 1298001200 рассчитан на работу в трёхфазных сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 8.5A 7~10 3K SCREW защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току (более 8,5 А в течение времени, превышающего допустимое);
• обрыва одной из фаз;
• заклинивания ротора;
• слишком долгого пуска двигателя.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных систем с трёхфазными двигателями.

Технические характеристики

• Номинальный ток: 8,5 А - максимальный рабочий ток, при котором реле не срабатывает; выше этого значения начинается тепловая защита.
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой рассчитано устройство.
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно.
• Тип подключения: винтовое - надёжное соединение проводов через зажимы, требует периодической проверки затяжки.
• Способ монтажа: монтажная плата - устанавливается на печатную плату внутри щита, не требует DIN-рейки.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепью отключения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12,5 мм, но не защищено от пыли и влаги.
• Исполнение: нереверсивное - работает только в одном направлении, не предназначен для управляемых реверсивных двигателей.

Совместимость и монтаж

Реле защиты от перегрузки 8.5A 7~10 3K SCREW совместимо с контактными аппаратами и магнитными пускателями, которые имеют соответствующие клеммы для подключения вспомогательных цепей. Для монтажа требуется свободное место на печатной плате. Подключение проводов - только винтовое, без быстрозажимных клемм. Убедитесь, что сечение провода соответствует требованиям производителя (обычно 0,5–4 мм2). После установки проверьте плотность затяжки винтов - ослабление вызывает нагрев и отказ.

Безопасность и стандарты

Устройство соответствует международным стандартам на устройства тепловой защиты (IEC/EN 60947-4-1). Применяет биметаллический расцепитель - механический принцип работы, не требующий внешнего питания. Это делает его безопасным даже при сбоях в сети управления.

Преимущества

• Нет необходимости во внешнем питании - работает исключительно за счёт тепла от протекающего тока.
• Высокая надёжность благодаря простому и проверенному биметаллическому механизму.
• Чёткая реакция на обрыв фазы - предотвращает перегрев двигателя при работе на двух фазах.
• Встроенные контакты позволяют легко интегрировать сигнал аварии в систему управления.

Ограничения применения

• Не подходит для сред с высокой запылённостью или влажностью - степень защиты IP20 не обеспечивает герметичность.
• Не используется в реверсивных схемах - не имеет функции блокировки при изменении направления вращения.
• Не рекомендовано применение в условиях постоянных вибраций - возможен ложный сброс из-за механического воздействия на биметаллическую пластину.
• Требуется точная настройка по току - нельзя использовать с двигателями, чей рабочий ток значительно отличается от 8,5 А (например, ниже 5 А или выше 10 А).

Примеры использования

• Защита трехфазного насоса мощностью 3 кВт в системе водоснабжения.
• Автоматическое отключение конвейера при заклинивании ленты.
• Обеспечение безопасности вентилятора в промышленной печи при затяжном пуске.
• Интеграция в панель управления станка с ЧПУ для защиты главного шпинделя.

Практические советы

• Выбирайте реле по реальному рабочему току двигателя - он должен находиться в диапазоне 7–10 А, указанном в названии модели. Для токов вне этого интервала используйте другие модификации.
• Перед первым запуском проверьте, чтобы все три фазы были правильно подключены к клеммам реле - неверная коммутация снижает эффективность защиты.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может привести к отказу сигнализации.
• Не устанавливайте рядом с источниками сильного тепла - температурное влияние может вызвать ложное срабатывание.
• Артикул 1298001200 - это часть серии МТ от LS Electric. При замене ищите аналоги именно этой серии, а не просто “реле 8,5 А” - различаются времятоковые характеристики.
