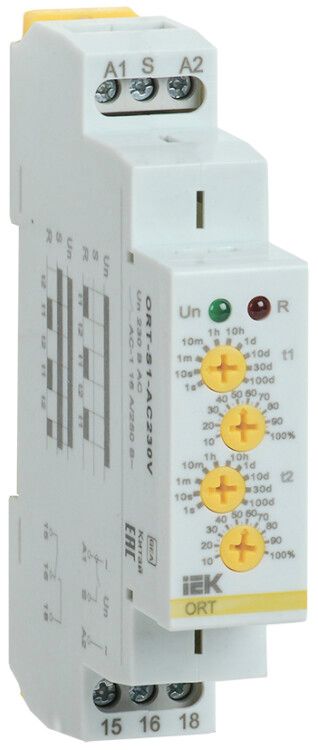

Реле циклическое ORT. 1 конт. 230 В AС | ORT-S1-AC230V IEK

Реле циклическое 1 контакт 230 В AC от бренда ONI (IEK), артикул ort-s1-ac230v, предназначено для автоматического включения и выключения нагрузки с заданными интервалами времени - например, для работы насосов, вентиляторов или освещения по расписанию.

Назначение и область применения

Реле циклическое 1 контакт 230 В AC управляет работой оборудования по принципу «включить на T1, выключить на T2». Подходит для задач, где требуется периодическое включение - например, принудительная вентиляция, циркуляционные насосы, системы полива, световые сигналы или нагревательные элементы с ограниченным временем работы.

Технические характеристики

• Напряжение питания цепи управления: 230 В переменного тока (AC)
• Количество переключающих контактов: 1 перекидной (переключаемый) контакт
• Номинальный ток контактов: 16 А
• Функции: задержка при включении и задержка при отключении - обе активны
• Способ монтажа: установка на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы для проводов
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле циклическое 1 контакт 230 В AC совместимо с любыми устройствами, работающими от сети 230 В AC и потребляющими до 16 А. Монтируется на стандартную DIN-рейку - достаточно защелкнуть корпус на направляющей. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что входное напряжение точно соответствует 230 В AC - отклонения могут повлиять на точность временных интервалов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений. Произведено в соответствии с международными нормами для реле управления. Гарантия покрывает дефекты производства, но не учитывает последствия перегрузки, некорректного подключения или воздействия внешних факторов, таких как повышенная влажность или температурные колебания вне допустимого диапазона.

Преимущества

• Обе функции задержки - и на включение, и на выключение - позволяют гибко настраивать циклы без внешнего контроллера
• Перекидной контакт обеспечивает коммутацию как нагрузки, так и возможного сигнала обратной связи
• Винтовые зажимы надежно фиксируют провода, исключают случайное ослабление
• Монтаж на DIN-рейку упрощает сборку шкафов и позволяет легко заменить устройство

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - использование на DC может вызвать свечение дуги и выход из строя контактов
• Максимальный ток 16 А - нельзя использовать для мощных двигателей выше этого значения без дополнительного контактора
• Не имеет защиты от перегрева или короткого замыкания - требует внешней защиты (автоматический выключатель или предохранитель)
• Задержки настраиваются внутренними потенциометрами - точность зависит от качества компонентов, не является высокоточным таймером

Примеры использования

• Циркуляционный насос в системе отопления: включается на 15 минут, затем отдыхает 45 минут
• Вытяжной вентилятор в туалете: запускается через 10 сек после включения света, отключается через 2 минуты после выключения
• Освещение в подъезде: включается на 30 сек каждые 10 мин для контроля состояния
• Подача воды в теплицу: насос работает 5 мин, потом 25 мин стоит - цикл повторяется

Практические советы

• Настройте временные интервалы T1 и T2 с помощью регуляторов на лицевой панели - перед первым запуском проверьте работу на холостом режиме
• При использовании с индуктивной нагрузкой (двигатели, трансформаторы) рекомендуется установить RC-гашение или варистор для защиты контактов
• Проверяйте плотность затяжки винтов - слабый контакт может вызывать нагрев и отказ
• Не устанавливайте рядом с источниками сильного тепла - перегрев снижает точность тайминга и сокращает срок службы
• Артикул ort-s1-ac230v - единственный вариант в линейке ONI (IEK) с такой комбинацией функций; аналоги других брендов могут отличаться по схеме управления
