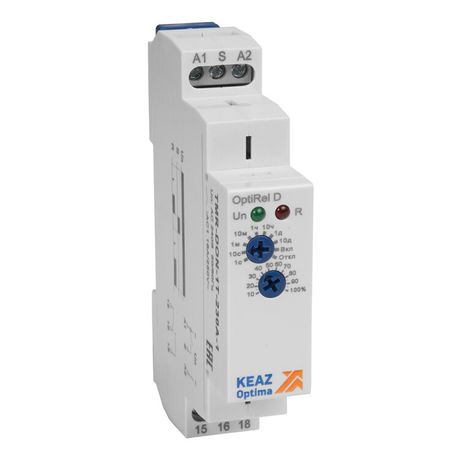

Реле времени OptiRel D TMR-DOF-1T-230A-1 задержка выключения 16А 1СО 230АС | 332007 КЭАЗ

Реле времени задержка выключения 16А 1СО 230АС TMR-DOF-1T-230A-1 от КЭАЗ - устройство для точного управления временными интервалами при отключении и включении нагрузки. Подходит для автоматизации систем освещения, вентиляции, отопления и промышленного оборудования. Монтируется на DIN-рейку, управляет нагрузкой до 16 А переменного тока.

Назначение и область применения

Реле времени задержка выключения 16А 1СО 230АС TMR-DOF-1T-230A-1 используется там, где важно сохранить работу устройства после отключения управляющего сигнала. Например, чтобы свет оставался включённым ещё 5 минут после выхода из помещения, или вентилятор продолжал работать после отключения двигателя станка. Также подходит для плавного запуска оборудования - например, задержка включения насоса или нагревателя.

Области применения: промышленная автоматика, системы HVAC, освещение в офисах и жилых зонах, конвейеры, компрессоры, насосы, системы безопасности.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Тип контакта: один перекидной (1СО) - нормально открытый, замыкающий при срабатывании
• Функции: задержка при включении и задержка при выключении
• Диапазон выдержек времени: от 0,1 секунды до 10 дней
• Способ монтажа: установка на DIN-рейку 35 мм
• Тип подключения: винтовые клеммы
• Регулировка: механические поворотные переключатели на передней панели

Совместимость и монтаж

Реле времени задержка выключения 16А 1СО 230АС TMR-DOF-1T-230A-1 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Установка занимает несколько секунд: защёлкивается на рейку, затем подключаются провода через винтовые клеммы. Для подключения используйте провода сечением до 2,5 мм2. Обязательно отключите питание перед монтажом.

Устройство не требует внешнего источника питания - работает напрямую от сети 230 В AC. Не подходит для постоянного тока (DC) или напряжений ниже 180 В.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC/EN 61810-1 для реле времени. Защита корпуса IP20 - предотвращает случайный доступ к токоведущим частям, но не рассчитано на влагу или пыль. Применяйте в закрытых щитах или контролируемых условиях.

Преимущества

• Два режима задержки одновременно - можно настроить как “вкл с паузой”, так и “выкл с паузой”
• Широкий диапазон выдержек - от долей секунды до десяти дней - покрывает большинство задач автоматики
• Механическая регулировка без батареек и программирования - надёжно и просто
• Высокая коммутирующая способность - 16 А позволяет управлять мощными нагрузками без промежуточных контакторов
• Индикация состояния: положение переключателей визуально показывает текущий режим

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью, пылью или агрессивными газами - требуется установка в герметичном шкафу
• Не поддерживает сетевые протоколы (Modbus, CAN) - не интегрируется в современные SCADA-системы
• Запрещено использовать с емкостными или индуктивными нагрузками свыше 16 А - возможен отказ контактов
• Не рекомендовано применение в цепях с частыми включениями/выключениями более 1000 раз в час - срок службы контактов снижается

Примеры использования

• Освещение в туалете: после отключения кнопки свет горит 90 секунд, потом отключается
• Вентиляционный канал: после остановки печи вентилятор работает ещё 10 минут для остывания
• Нагреватель воды: включается с задержкой 30 секунд после старта насоса, чтобы избежать сухого хода
• Станок: после завершения цикла двигатель отключается сразу, а система охлаждения - через 2 минуты

Практические советы

• При настройке времени убедитесь, что переключатели установлены точно - слабый контакт может вызвать сбои
• Для длительных выдержек (более 1 часа) проверьте стабильность напряжения - скачки могут влиять на точность
• При использовании в холодных помещениях (ниже +5C) время задержки может немного увеличиваться - учтите это при проектировании
• Если нагрузка близка к 16 А, выбирайте реле с запасом - лучше 20 А, чем 16 А
• При замене аналога - проверьте тип контакта: TMR-DOF-1T-230A-1 имеет именно перекидной (SPDT) контакт, а не NO/NC отдельно
