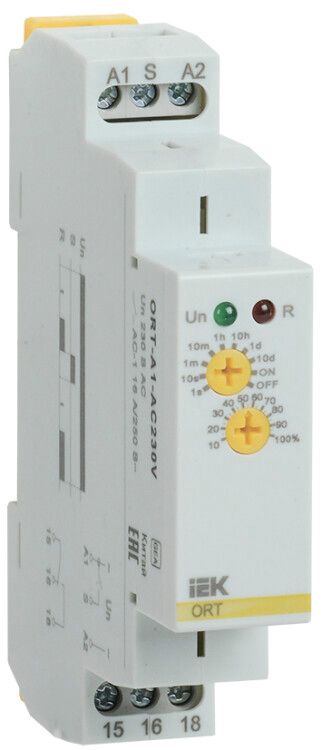

Реле задержки включения ORT. 1 конт. 230 В AС | ORT-A1-AC230V IEK

Реле задержки включения ORT 1 контакт 230 В AC - устройство для управления включением нагрузки с временной задержкой после подачи напряжения. Подходит для автоматических систем в промышленности и бытовых условиях. Бренд ONI (IEK), артикул ort-a1-ac230v.

Назначение и область применения

Реле задержки включения ORT 1 контакт 230 В AC используется для того, чтобы включить оборудование через определённое время после появления напряжения в сети. Это необходимо, когда требуется избежать одновременного запуска нескольких устройств, предотвратить скачки тока или обеспечить последовательную работу цепей. Применяется в системах автоматизации: конвейерах, насосах, вентиляторах, освещении, тепловых завесах, компрессорах и других устройствах, где важна выдержка перед включением.

Технические характеристики

• Тип: реле с функцией задержки на включение
• Род тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Диапазон регулировки задержки: от 0,1 до 60 секунд
• Номинальный ток контакта: 16 А
• Количество перекидных контактов: 1 (один переключающий контакт)
• Общее количество контактов: 2 (один нормально разомкнутый + один нормально замкнутый)
• Тип подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле задержки включения ORT 1 контакт 230 В AC устанавливается на стандартную DIN-рейку, что позволяет легко интегрировать его в распределительные щиты. Для подключения используются винтовые зажимы - надёжный способ фиксации проводов сечением до 2,5 мм2. Устройство совместимо с сетями 230 В AC, частотой 50/60 Гц. Нагрузка должна соответствовать максимальному току 16 А. Не рекомендуется использовать с высокими импульсными нагрузками (например, мощными лампами накаливания при включении) без дополнительного защиты.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных и бытовых установках. Производится компанией ONI (IEK), известной соблюдением международных стандартов качества. Работает в температурном диапазоне, типичном для промышленных щитов (-25…+60 C). Защита корпуса IP20 - достаточна для внутренней установки в закрытых шкафах, но не предназначена для открытого монтажа или влажных сред.

Преимущества

• Простая настройка времени задержки - поворотный регулятор от 0,1 до 60 секунд
• Один перекидной контакт позволяет коммутировать как активную, так и нейтральную линию
• Монтаж на DIN-рейку снижает время сборки щита
• Высокий ток коммутации (16 А) - подходит для большинства бытовых и промышленных нагрузок
• Чёткая работа: задержка начинается сразу после подачи напряжения, без лишних сбоев

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только 230 В AC
• Запрещено использование во взрывоопасных средах или на открытом воздухе (защита IP20)
• Не рассчитан на длительную работу при температурах ниже -25 C или выше +60 C
• Не подходит для управления светодиодными светильниками с драйверами малой мощности - возможны ложные срабатывания из-за низкого потребляемого тока
• Не имеет встроенной защиты от перегрузок - требует внешнего автомата или предохранителя

Примеры использования

• Вентиляция в помещении: включается через 10 секунд после включения основного оборудования, чтобы избежать резкого нагрева системы
• Автоматический гаражный ворота: реле задерживает запуск двигателя на 3 секунды после подачи напряжения, позволяя сработать датчику препятствия
• Компрессор холодильника: исключает повторные включения при кратковременных перебоях в сети
• Освещение в цеху: включается с паузой 5–15 секунд после включения всей линии, чтобы равномерно распределить нагрузку

Практические советы

• При выборе убедитесь, что ваша нагрузка не превышает 16 А - превышение вызывает перегрев и выход из строя контактов
• Проверьте посадочный диаметр DIN-рейки: он должен быть 35 мм, как указано в стандарте EN 60715
• Настройку времени лучше выполнять при отключенном питании - вращайте регулятор осторожно, чтобы не сломать механизм
• Подключите реле задержки включения ORT 1 контакт 230 В AC через автоматический выключатель - это продлит срок службы и повысит безопасность
• Если нужна более точная задержка (менее 0,1 с), выбирайте другую модель - данное реле не предназначено для микросекундных интервалов
