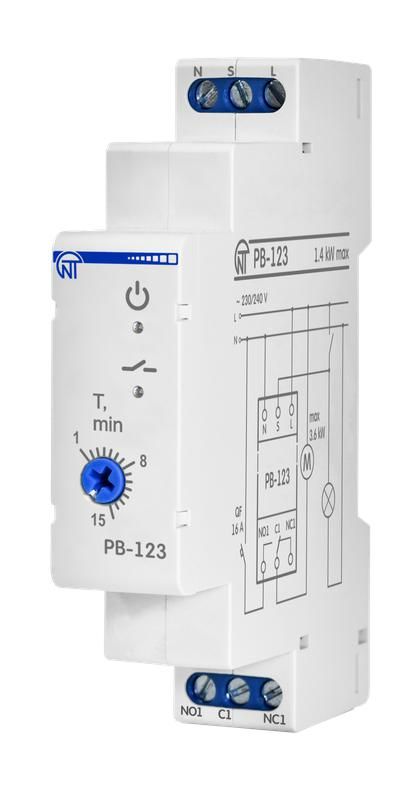

Реле времени для вентилятора РВ-123 одномодульное задержка отключения от 1 до 15 минут 220В НовАтек-Электро 3425601123

Реле времени РВ-123 от бренда НовАтек-Электро - компактное устройство с задержкой отключения для управления вентиляторами на базе существующего выключателя. Устанавливается на DIN-рейку, работает от сети 220 В и обеспечивает автоматическое продолжение работы вентилятора после отключения света - идеально для санузлов, кухонь и помещений с принудительной вентиляцией.

Назначение и область применения

Реле времени РВ-123 используется для того, чтобы вентилятор продолжал работать некоторое время после того, как человек выключил свет или основной выключатель. Это особенно полезно в местах, где важно удалить влагу, запахи или тепло даже после окончания активного использования помещения - например, в ванных комнатах, туалетах, кухнях, прачечных и технических помещениях.

Не требует отдельного выключателя для вентилятора: достаточно подключить его параллельно с освещением. Как только выключатель света размыкается - реле начинает отсчёт, и только спустя выбранный интервал времени отключает вентилятор.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 16 А - позволяет управлять вентиляторами мощностью до ~3,5 кВт
• Диапазон задержки: 60–900 секунд (1–15 минут) - регулируется вручную
• Тип функции: задержка при отключении (выключение с опозданием)
• Количество переключающих контактов: 1 (NO - нормально открытый)
• Способ монтажа: установка на DIN-рейку 35 мм
• Максимальная коммутационная способность: 16 А при 220 В AC
• Поддержка монтажа на контактор: да - можно использовать совместно с магнитным пускателем для больших нагрузок

Совместимость и монтаж

Реле времени РВ-123 легко монтируется на стандартную DIN-рейку. Подключение осуществляется к клеммам на передней панели: L/N - питание, COM/NO - управление нагрузкой. Контакты рассчитаны на прямую коммутацию вентиляторов до 16 А. Для более мощных систем (например, промышленных вентиляторов) рекомендуется использовать реле в связке с контактором - функция поддерживается.

При монтаже убедитесь, что провода подключены правильно: фаза и ноль на входе, нагрузка (вентилятор) на выходе NO. Общая цепь управления остаётся такой же, как при обычном включении - просто вместо прямой коммутации вентилятора теперь он получает сигнал с задержкой.

Безопасность и стандарты

Реле времени РВ-123 соответствует требованиям безопасности для бытовых и легкопромышленных применений. Конструкция изолирована, материалы устойчивы к нагреву. Применяется в соответствии с ГОСТ Р МЭК 60730-2-1. Не предназначен для взрывоопасных сред или постоянной влажности без защиты корпуса.

Преимущества

• Одномодульная конструкция - занимает минимум места на DIN-рейке
• Простая настройка: поворотный регулятор для выбора времени от 1 до 15 минут
• Не требует внешнего источника питания - работает от сети 220 В
• Интеграция с уже существующими схемами: не нужно менять выключатели или проводку
• Надёжный механический контакт - долгий срок службы при правильной нагрузке

Ограничения применения

• Не подходит для постоянного включения - только для задержки отключения
• Максимальная нагрузка 16 А; для вентиляторов выше 3,5 кВт требуется контактор
• Не имеет IP-защиты - устанавливать только внутри распределительных щитов или защищённых мест
• Не работает с постоянным током (DC) - только переменный ток 220 В
• Нет возможности программирования или таймера с несколькими режимами - только одна функция: задержка отключения

Примеры использования

• В ванной комнате: свет выключен - вентилятор ещё 10 минут удаляет влагу
• На кухне: после выключения вытяжки она продолжает работать, чтобы убрать запахи
• В санузле общественного здания: вентиляция работает после ухода человека
• В техническом помещении: охлаждение оборудования после отключения насоса или другого устройства

Практические советы

• Выбирайте время задержки исходя из объема помещения: для маленьких санузлов хватит 3–5 минут, для больших - 8–12 минут
• Проверьте номинал вентилятора: если ток больше 16 А - обязательно используйте реле РВ-123 как управляющее устройство для контактора
• При первом запуске проверьте работу: включите свет, подождите несколько секунд, затем выключите - убедитесь, что вентилятор отключился именно через нужное время
• Не устанавливайте рядом с источниками тепла или вибраций - это снижает точность таймера
• Реле РВ-123 от НовАтек-Электро - одноразовый модуль. При отказе замена производится полностью, ремонт невозможен
