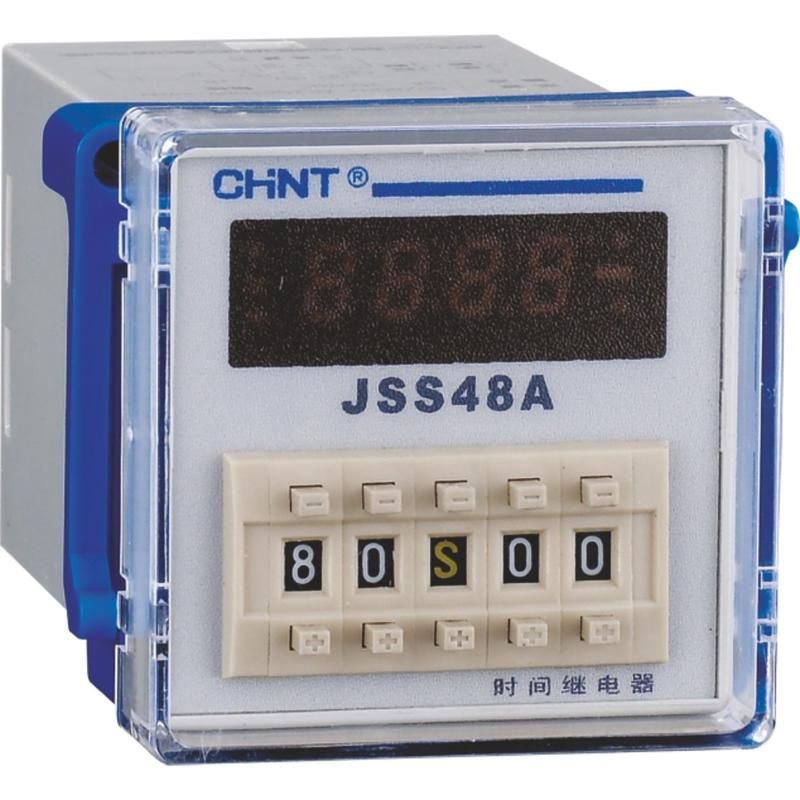

Реле времени JSS48A-11 11-контактный двух групповой переключатель многодиапазонной задержки питания AC/DC100V~240V CHINT 300082

Реле времени JSS48A от CHINT - это 11-контактный двухгрупповой переключатель с многодиапазонной задержкой для точного управления питанием в цепях переменного и постоянного тока. Подходит для автоматизации оборудования, где важна последовательность включения и отключения, например, на конвейерах, насосах или системах вентиляции.

Назначение и область применения

Реле времени JSS48A используется для включения или отключения нагрузки с заданной задержкой. Обеспечивает два типа задержек: при включении (ON-delay) и при отключении (OFF-delay). Применяется там, где требуется точное управление временными интервалами - например, для плавного запуска двигателей, чередования работы нескольких устройств, предотвращения частых включений или создания временных пауз между операциями.

Технические характеристики

• Напряжение управления: AC 100–380 В / DC 100–240 В - работает как от сети, так и от постоянного тока;
• Номинальный ток контактов: 5 А - подходит для управления средними нагрузками, например, катушками контакторов, маломощными двигателями;
• Диапазон времени: от 0,01 секунды до 100 часов - позволяет настраивать как микросекундные задержки, так и длительные циклы;
• Точность настройки: +-50 мс при задержках до 5 секунд, +-1% при больших значениях - обеспечивает стабильную работу даже в чувствительных системах;
• Количество выходов с задержкой: один - все управляющие сигналы проходят через одну логическую цепь, но реализуются двумя группами контактов;
• Контакты: две группы переключающих контактов (11-контактное исполнение) - позволяют одновременно коммутировать несколько цепей;
• Механический ресурс: 1 000 циклов - рассчитан на долгую службу в условиях частых переключений;
• Электрический ресурс: 100 циклов - рекомендовано использовать с индуктивными нагрузками ниже 5 А;
• Защита корпуса: IP20 - защищён от доступа пальцами и крупной пыли, но не предназначен для открытых или влажных помещений;
• Габариты: 49×59×124 мм - компактный формат для установки в шкафы управления;
• Категории применения: AC-15, DC-13 - соответствует требованиям для управления электромагнитными катушками и слаботочными цепями постоянного тока.

Совместимость и монтаж

Реле времени JSS48A монтируется в вырез на лицевой панели шкафа управления. Для фиксации используются стандартные зажимы на корпусе - никаких дополнительных креплений не требует. Установка возможна в любом положении. Клеммы расположены снизу - удобны для подключения проводов сечением до 2,5 мм2. Подключение осуществляется по схеме, указанной в документации производителя. Наличие функции дистанционного управления позволяет управлять реле через внешние кнопки или PLC, что повышает гибкость системы.

Безопасность и стандарты

Реле времени JSS48A соответствует стандартам IEC 60947-5-1 для аппаратов управления. Категории применения AC-15 и DC-13 гарантируют безопасную коммутацию индуктивных нагрузок. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от брызг воды или пыли в агрессивной среде. Рекомендуется применять в закрытых щитах с контролируемой температурой.

Преимущества

• Две группы контактов позволяют управлять двумя различными цепями одним устройством - снижает количество компонентов в схеме;
• Функции сброса и паузы обеспечивают гибкое управление циклом - можно остановить или возобновить задержку в любой момент;
• Широкий диапазон рабочего напряжения (AC/DC 100–380 В) - совместим с большинством промышленных сетей;
• Высокая точность настройки - особенно ценна в задачах, где важно соблюсти временные интервалы с минимальной погрешностью;
• Универсальный монтаж - легко заменяет аналогичные устройства других брендов при сохранении габаритов.

Ограничения применения

• Не предназначено для прямого управления мощными нагрузками выше 5 А - необходимо использовать через контакторы;
• IP20 не допускает использование во влажных, пыльных или агрессивных средах - требует установки внутри герметичного шкафа;
• Электрический ресурс всего 100 циклов - не подходит для частых включений (например, более 1 раза в минуту);
• Нет встроенной индикации состояния - необходимо подключать отдельные сигнальные лампы для контроля;
• Настройка времени выполняется механическими потенциометрами - требует доступа к устройству, нельзя удалённо изменить параметры.

Примеры использования

• Запуск вентилятора через 30 секунд после включения конвейера - чтобы избежать перегрева;
• Отключение нагревателя через 5 минут после остановки насоса - для равномерного остывания;
• Чередование работы двух насосов с интервалом 1 час - для равномерного износа;
• Задержка включения света в помещении после срабатывания датчика движения - для комфортного перехода.

Практические советы

• Перед установкой проверьте соответствие напряжения сети заявленному диапазону - неверное питание может вывести реле из строя;
• При использовании в цепях с высокой индуктивностью (катушки, двигатели) обязательно используйте RC-цепочки или варисторы для защиты контактов;
• При настройке длинных задержек (>1 часа) учтите, что погрешность составляет 1%, то есть для 10 часов - до 6 минут расхождения;
• Для обслуживания и изменения параметров всегда отключайте питание - работа под напряжением может вызвать сбои в работе;
• При замене старого реле убедитесь, что новый JSS48A имеет те же типы контактов и схему подключения - отличается от 8-контактных версий.
