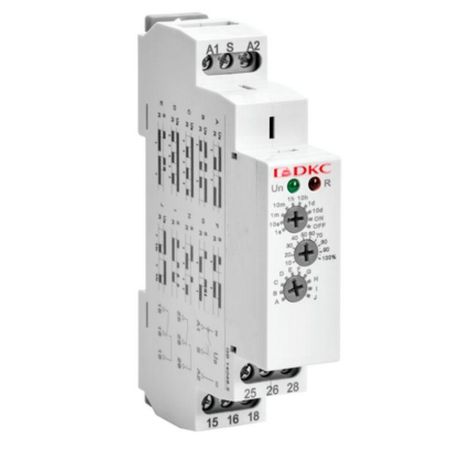

Реле времени многофункциональное, конфигурация контакта 2CO, AС/DC 12-240В | DRM-TM-2-240 DKC ДКС

Реле времени многофункциональное DKC (ДКС) с артикулом drm-tm-2-240 - устройство для точного управления временными интервалами в автоматических системах. Подходит для работы в сетях переменного и постоянного тока от 12 до 240 В, обеспечивает надёжную коммутацию нагрузки до 16 А. Найдёт применение в промышленной автоматизации, системах освещения, конвейерах и оборудовании с циклическими операциями.

Назначение и область применения

Реле времени многофункциональное DKC (ДКС) drm-tm-2-240 используется для включения и отключения нагрузки с заданной выдержкой времени. Применяется там, где требуется точная последовательность действий: запуск оборудования после паузы, периодическое включение насосов, управление светом, таймеры в производственных линиях, системы безопасности. Устройство реагирует на управляющий сигнал и выполняет команды в соответствии с выбранной функцией - например, включение с задержкой, отключение с опозданием или циклический режим.

Технические характеристики

• Напряжение питания: 12–240 В AC/DC - работает как в бытовых, так и в промышленных сетях
• Номинальный ток контактов: 16 А - способно коммутировать мощные нагрузки, включая двигатели и нагреватели
• Количество переключающих контактов: 2 пары перекидных (2CO) - каждая пара замыкает и размыкает цепь одновременно
• Диапазон времени: от 0,1 секунды до 10 дней (8 640 000 секунд) - позволяет настраивать любые интервалы, от мгновенной реакции до длительных циклов
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Рабочая температура: от -20C до +55C - подходит для установки в неотапливаемых помещениях и на открытых площадках
• Метод монтажа: на DIN-рейку 35 мм - совместим со стандартными шкафами автоматики
• Количество функций: 10 - включает задержку на включение, отключение, циклы, импульсы и другие сценарии

Совместимость и монтаж

Реле времени многофункциональное DKC (ДКС) drm-tm-2-240 легко монтируется на стандартную DIN-рейку шириной 35 мм. Также возможно фронтальное крепление на панель через отверстия в корпусе - подходит для щитов с ограниченным местом за рейкой. Для подключения используйте винтовые клеммы: затягивайте провода равномерно, избегайте перегибов жил. Каждый контакт имеет маркировку L/N, COM, NO, NC - проверьте соответствие перед подключением. Устройство не требует внешнего питания - питание берётся прямо от сети нагрузки.

Преимущества

• Широкий диапазон рабочего напряжения (12–240 В AC/DC) - универсальность для разных типов систем
• Высокий номинальный ток (16 А) - возможность управления мощными потребителями без дополнительных контакторов
• 10 предустановленных функций - не нужна внешняя программа или ПЛК для сложных алгоритмов
• Два независимых перекидных контакта - можно управлять двумя цепями с одинаковой выдержкой
• Гибкая настройка времени - от долей секунды до десятков дней
• Устойчивость к температурным колебаниям - надёжная работа в суровых условиях

Ограничения применения

• Не предназначен для частотных регуляторов, сварочных аппаратов или высоких импульсных нагрузок - возможны пробои контактов
• Запрещено использовать в средах с повышенной взрывоопасностью - нет соответствующей защиты
• Не рекомендуется для постоянной работы при максимальной нагрузке (16 А) более 8 часов в сутки - риск перегрева
• Не поддерживает RS-485, Modbus или другие протоколы связи - полностью автономное устройство
• Изменение настроек требует физического доступа - нельзя удалённо перенастроить через сеть

Примеры использования

• Освещение в цеху: включение через 30 минут после начала смены, отключение через 10 минут после окончания
• Конвейерная лента: запуск с задержкой 5 секунд после старта основного двигателя
• Система вентиляции: циклическое включение каждые 2 часа на 15 минут
• Аварийный насос: включение через 2 минуты после отключения основного
• Система сигнализации: импульсное срабатывание на 1 секунду при получении триггерного сигнала

Практические советы

• Выбирая функцию, внимательно смотрите на схему переключения - некоторые режимы активируются при подаче напряжения, другие - при его исчезновении
• При использовании в цепях с индуктивной нагрузкой (двигатели, катушки) добавьте RC-гашение или варистор для продления срока службы контактов
• Проверяйте посадочный размер: если планируете монтаж на панель, убедитесь, что отверстие соответствует форме корпуса
• Для долгой работы в холоде - не допускайте конденсата внутри шкафа; при температуре ниже -10C лучше использовать герметичные корпуса
• При настройке времени - начинайте с минимального значения, чтобы убедиться в правильности срабатывания, затем увеличивайте
• Не путайте “задержка на включение” и “время, включение с задержкой” - это разные функции, хотя обе используют задержку
