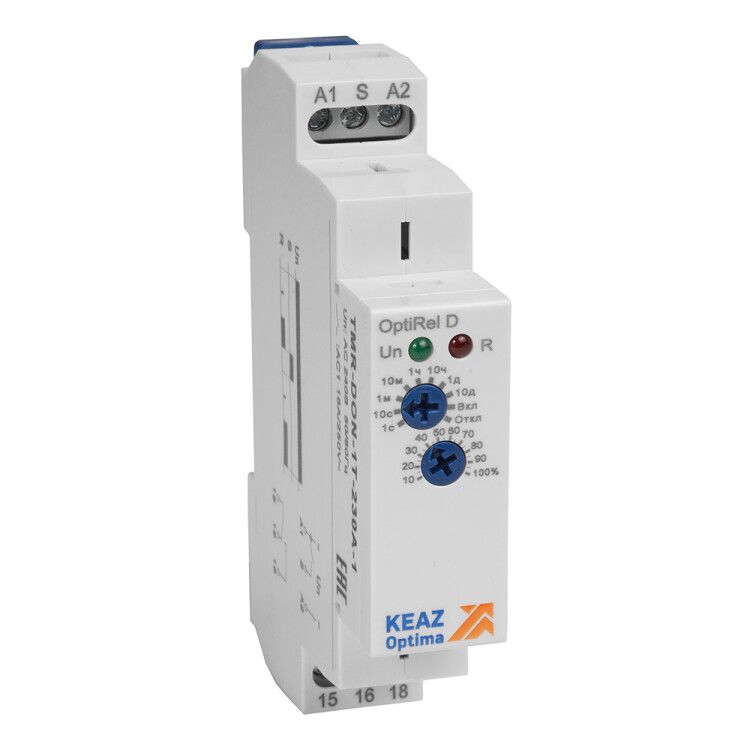

Реле времени OptiRel D TMR-DON-1T-240U-2 задержка включения 16А 2СО 12-230АС/DC | 332012 КЭАЗ

Реле времени КЭАЗ Optima 332012 - устройство для точного управления временными интервалами в цепях с напряжением от 12 до 240 В переменного и постоянного тока. С двумя перекидными контактами на 16 А и широким диапазоном выдержек от 0,1 секунды до 10 дней, оно идеально подходит для автоматизации систем, где важна последовательность включения оборудования.

Назначение и область применения

Реле времени КЭАЗ Optima 332012 используется для включения нагрузки с заданной задержкой после подачи питания. Это необходимо там, где нельзя запускать оборудование сразу - например, чтобы избежать одновременного старта нескольких двигателей, обеспечить прогрев перед включением нагревателя или организовать поэтапную работу вентиляционных систем.

Области применения: промышленная автоматика (конвейеры, насосы, компрессоры), системы отопления и вентиляции, освещение с программированием включения, бытовые устройства с таймером. Подходит для установки в щитах управления любого типа.

Технические характеристики

• Тип: реле времени с функцией задержки включения
• Напряжение питания: 12–240 В AC/DC - работает как от сети 220 В, так и от низковольтных цепей 24 В
• Номинальный ток контактов: 16 А - способно коммутировать мощные нагрузки, включая ТЭНы, двигатели, светильники
• Количество контактов: 2 перекидных (2СО) - каждый контакт замыкает и размыкает цепь, позволяет управлять двумя нагрузками или реализовывать сложные логические схемы
• Диапазон выдержек: от 0,1 секунды до 10 дней - настройка осуществляется плавно через поворотные регуляторы
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными шкафами управления
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2

Совместимость и монтаж

Реле времени КЭАЗ Optima 332012 монтируется на стандартную DIN-рейку без дополнительных креплений. Для подключения используются винтовые зажимы - достаточно зачистить провода на 8–10 мм и затянуть клеммы усилием, достаточным для плотного контакта, но без перегрузки.

Устройство совместимо с любыми источниками питания в диапазоне 12–240 В - как переменного, так и постоянного тока. Обязательно соблюдайте полярность при работе с DC-цепями: "+" и "-" должны быть правильно подключены к соответствующим клеммам питания.

Безопасность и стандарты

Реле времени КЭАЗ Optima 332012 соответствует требованиям международных норм IEC 61810-1 и ГОСТ Р МЭК 61810-1 для реле времени. Устройство имеет класс защиты IP20 - допускается установка только внутри закрытых щитов, исключающих доступ к токоведущим частям.

Преимущества

• Широкий диапазон настроек - от долей секунды до десятков дней - позволяет использовать одно реле вместо нескольких моделей
• Работает от AC и DC - универсальность снижает количество типов реле в запасе
• Два перекидных контакта - позволяют управлять двумя различными цепями одновременно, например, включить вентилятор и открыть клапан
• Интуитивная настройка - поворотные регуляторы на лицевой панели дают возможность изменять время без инструментов
• Монтаж на DIN-рейку - ускоряет сборку и обслуживание щита

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Запрещена установка вне закрытых щитов - степень защиты IP20 не защищает от пыли и брызг воды
• Не рекомендуется для частых циклов включения/выключения более 1000 раз в час - возможен износ механических контактов
• При использовании с индуктивными нагрузками (двигатели, катушки) требуется дополнительная защита от скачков напряжения (варисторы, RC-цепочки)

Примеры использования

• Вентиляция: после включения системы отопления - через 3 минуты включается вытяжной вентилятор
• Освещение: фонари в коридоре включаются спустя 10 секунд после срабатывания датчика движения
• Производственный участок: после завершения цикла станка - через 15 секунд включается следующий этап
• Автоматический полив: насос включается через 2 часа после окончания предыдущего цикла

Практические советы

• При выборе времени выдержки учтите, что максимальная выдержка (10 дней) требует стабильного питания - скачки напряжения могут сбивать настройку
• Для долгих интервалов (более 1 часа) используйте реле с внешним питанием - внутренний генератор менее точен при длительном режиме
• Проверьте соответствие сечения проводов и тока нагрузки - 16 А - это максимум; для нагрузок выше 12 А желательно применять дополнительные контакторы
• Перед первым запуском проверьте направление переключения контактов - они работают как перекидные, а не как обычные НО/НЗ
• При необходимости замены - отключите питание, открутите клеммы, снимите реле с рейки и установите новое аналогичное - КЭАЗ Optima 332012 полностью совместим с другими изделиями этой серии
