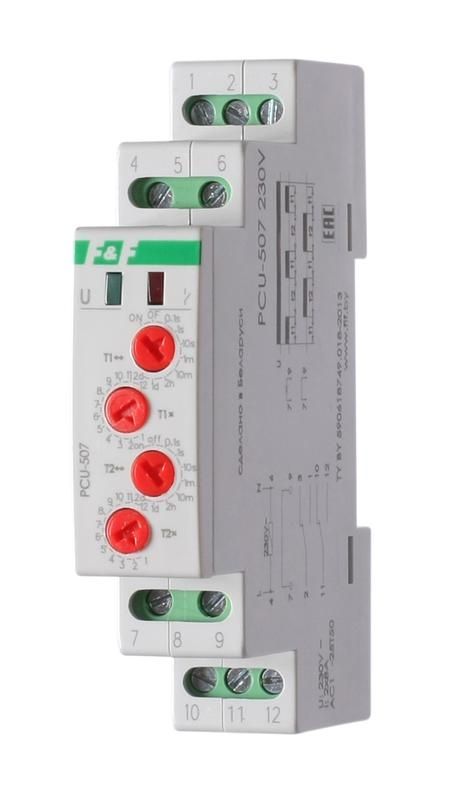

Реле времени PCU-507 2х8А 230В 2п IP20 многофункц. 2 независимых времен. 1 мод. монтаж на DIN-рейке F&F EA02.001.022 Евроавтоматика

Реле времени Евроавтоматика F&F ea02.001.022 — компактное устройство с двумя независимыми временными каналами для точного управления включением и выключением оборудования по расписанию. Подходит для систем автоматики в промышленных и бытовых условиях, монтируется на DIN-рейку.

Назначение и область применения

Реле времени Евроавтоматика F&F ea02.001.022 предназначено для циклического управления оборудованием с заданными интервалами работы и паузы. Устройство применяется в системах: вентиляции, отопления, освещения, насосов, конвейеров, а также других автономных циклических процессах, где требуется точная временная последовательность.

Поддерживает две основные функции: — Циклическая работа с задержкой выключения (A); — Циклическая работа с задержкой включения (B). Обе функции работают независимо друг от друга, что позволяет управлять двумя различными нагрузками или одним устройством с разной логикой включения.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 8 А при напряжении до 250 В AC
• Коммутируемая мощность:
  • Лампы накаливания: до 1000 Вт
  • Люминесцентные лампы DUO: до 500 В·А
  • Люминесцентные лампы с ЭмПРА: до 250 В·А
  • Люминесцентные лампы, включенные параллельно: до 325 В·А
• Тип контактов: 2 НО/НЗ (два независимых переключающих элемента)
• Диапазон выдержек времени: от 0,1 секунды до 24 суток
• Первая группа единиц измерения: секунды / минуты
• Способ монтажа: на DIN-рейку шириной 1 модуль (17,5 мм)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Индикация: светодиодная — показывает текущий режим и состояние выходов
• Диапазон рабочих температур: от –25 °C до +50 °C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени Евроавтоматика F&F ea02.001.022 совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж занимает несколько секунд — устройство защелкивается на рейке без инструментов. Для подключения используйте клеммы с зажимами под провода сечением до 2,5 мм².

При установке соблюдайте минимальный зазор 10 мм вокруг устройства для обеспечения естественного теплоотвода. Не монтируйте рядом с источниками тепла выше +50 °C.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.018-2013. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли и влаги — применение допускается только внутри закрытых щитов. Контакты рассчитаны на работу с активной и реактивной нагрузкой, в том числе с высокими пусковыми токами ламп и двигателей.

Преимущества

• Два полностью независимых временных канала — можно программировать два разных цикла одновременно
• Широкий диапазон выдержек — от десятых долей секунды до нескольких суток — подходит для любых задач
• Цифровая настройка с индикацией — легко контролировать установленные значения
• Компактный формат — всего 1 модуль, экономит место в распределительном щите
• Высокая надежность контактов — способны коммутировать мощные нагрузки, включая лампы накаливания до 1000 Вт

Ограничения применения

• Не предназначен для работы вне закрытых щитов — IP20 не защищает от влаги и пыли
• Не рекомендуется использовать в средах с постоянной вибрацией или ударными нагрузками
• Не подходит для управления двигателями мощностью более 1,5–2 кВт без дополнительного магнитного пускателя
• При работе с люминесцентными лампами с ЭмПРА максимальная мощность ограничена 250 В·А — превышение вызовет преждевременный износ контактов
• Не работает при напряжении ниже 180 В — возможны сбои в работе

Примеры использования

• Вентилятор в туалете: включается на 10 мин после открывания двери, затем выключается — используется функция B (задержка включения)
• Освещение в подъезде: свет горит 5 часов ночью, потом гаснет на 19 часов — функция A (задержка выключения)
• Автоматический полив: насос включается каждые 2 часа на 15 минут — оба канала используются для двух зон
• Отопление в офисе: нагреватель включается за час до начала работы и выключается через 2 часа после окончания — два независимых цикла

Практические советы

• При первом запуске проверьте правильность настройки — индикация должна отображать выбранную функцию (A/B) и актуальное время
• Для долгих выдержек (более 1 дня) лучше использовать минуты вместо секунд — меньше вероятность ошибки при вводе
• Если управляемая нагрузка имеет большой пусковой ток (например, двигатель), убедитесь, что он не превышает 8 А — иначе добавьте магнитный пускатель
• Не подключайте к одному реле больше одной люминесцентной лампы с ЭмПРА, если её мощность близка к пределу 250 В·А
• При использовании в холодных помещениях (ближе к –25 °C) дождитесь прогрева устройства перед первой настройкой — электроника может реагировать медленнее
