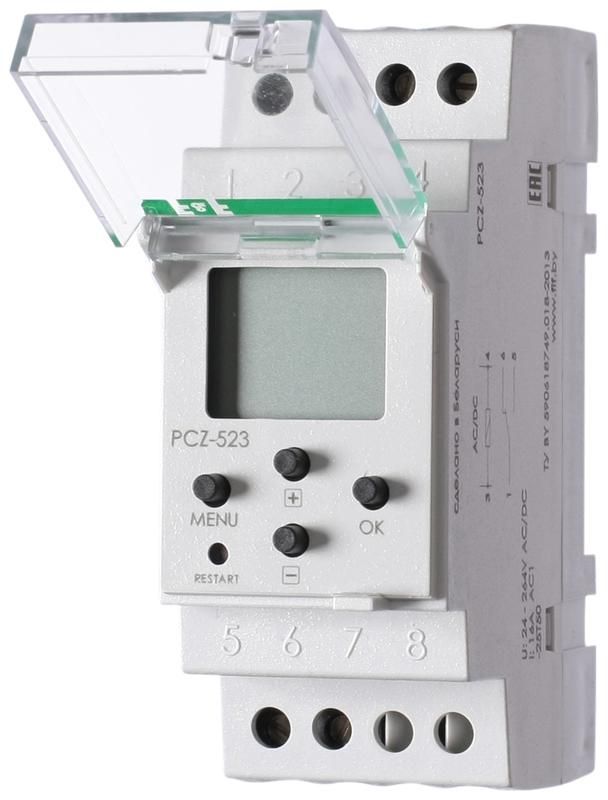

Реле времени PCZ-523 16А 24-264В AC/DC 1 переключ. контакт IP20 канал импульс. 1с 99мин 2х60вкл./выключ. монтаж на DIN-рейке F&F EA02.002.003 Евроавтоматика

Реле времени PCZ-523 от Евроавтоматика - устройство для автоматического управления нагрузками по расписанию с точностью до секунды. Подходит для монтажа на DIN-рейку, питается от переменного или постоянного тока 24–264 В, коммутирует до 16 А. Артикул ea02.002.003.

Назначение и область применения

Реле времени PCZ-523 используется для включения и выключения оборудования в заранее заданное время. Применяется там, где требуется регулярное управление по графику: станки, конвейеры, системы вентиляции, освещение, сигнализация, звонки в школах и офисах. Устройство позволяет задать две программы работы - например, для обычных дней и праздничных - и переключаться между ними вручную.

Технические характеристики

• Напряжение питания: 24–264 В AC/DC - работает как от сети 220 В, так и от низковольтных систем
• Коммутируемый ток: 16 А - способно управлять мощными нагрузками, включая двигатели и нагреватели
• Тип контакта: 1 НО/НЗ (переключающий) - один контакт замыкает цепь при включении и размыкает при выключении
• Диапазон выдержек: от 1 секунды до 99 минут 59 секунд - точная настройка с дискретностью 1 с
• Количество каналов: 1 - управляет одной нагрузкой
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными шкафами управления
• Габариты: 2 модуля DIN (2×60 мм) - компактное решение
• Индикация: LCD-дисплей - показывает время, день недели, активную программу и режим работы
• Память: 60 ячеек - можно сохранить несколько расписаний
• Автономное время: автоматическая смена зимнего/летнего времени
• Рабочий температурный диапазон: -25…+50 C - подходит для помещений с колебаниями температуры
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени PCZ-523 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - провода до 2,5 мм2. Монтаж не требует специальных инструментов. Обязательно соблюдайте полярность при подключении постоянного тока. Устройство совместимо с большинством силовых шкафов, используемых в промышленности и жилых зданиях. Кабель питания должен соответствовать нагрузке - при работе на максимальном токе 16 А рекомендовано использовать медный провод сечением не менее 2,5 мм2.

Безопасность и стандарты

Реле времени PCZ-523 соответствует требованиям ТУ BY 590618749.018-2013. Степень защиты IP20 исключает доступ к токоведущим частям при нормальном использовании, но не обеспечивает защиту от брызг и пыли - не применяйте в сырых или пыльных средах без дополнительной защиты корпуса. Устройство имеет внутреннюю изоляцию и не требует заземления, однако рекомендуется подключать через автоматический выключатель для защиты от перегрузок.

Преимущества

• Поддержка двух независимых программ - удобно для объектов с разным графиком работы (например, школы, офисы)
• LCD-дисплей с индикацией реального времени и дня недели - легко контролировать состояние устройства
• Автоматическая корректировка времени по сезонам - не нужно вручную менять часы весной и осенью
• Высокая точность установки времени - шаг 1 секунда, что важно для точного управления процессами
• Широкий диапазон входного напряжения - надежно работает даже при просадках и скачках в сети
• Компактный формат - занимает всего два модуля DIN, экономит место в щите

Ограничения применения

• Не предназначено для внешней установки - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для частых включений/выключений свыше 10 тыс. операций в год - срок службы контактов ограничен механической износостойкостью
• Не работает при напряжении ниже 24 В или выше 264 В - требуется стабильный источник питания
• Не имеет функций сетевой связи - нельзя удалённо управлять или получать данные через Ethernet/Wi-Fi
• Не предназначен для управления реактивными нагрузками типа мощных двигателей без дополнительных контакторов - при высоких пусковых токах возможна сварка контактов

Примеры использования

• Школа: включение света и звонков по расписанию - одна программа для будних дней, вторая - для праздников
• Производственный участок: включение вентиляции за 15 минут до начала смены и выключение после её завершения
• Торговый центр: включение рекламных экранов в 8:00 и выключение в 22:00 ежедневно
• Складское помещение: включение освещения на 10 минут после срабатывания датчика движения
• Жилое здание: автоматическое включение насоса ГВС на 30 минут трижды в день

Практические советы

• Перед первым запуском проверьте правильность установки времени и выбранной программы - дисплей покажет текущий режим
• При использовании в условиях повышенной влажности (бассейны, теплицы) поместите PCZ-523 в герметичный бокс с IP54+
• Для нагрузок с высокими пусковыми токами (электродвигатели >1 кВт) используйте реле времени PCZ-523 как управляющее устройство, а основную коммутацию выполняйте через контактор
• Часто меняете расписание? Сохраняйте прошивки в памяти - 60 ячеек позволяют хранить месячные графики
• При отказе дисплея - не всегда значит выход из строя. Перезагрузите устройство отключением питания на 10 секунд
• Проверяйте посадочные размеры перед покупкой - 2 модуля DIN = 35 мм × 2 = 70 мм ширины
