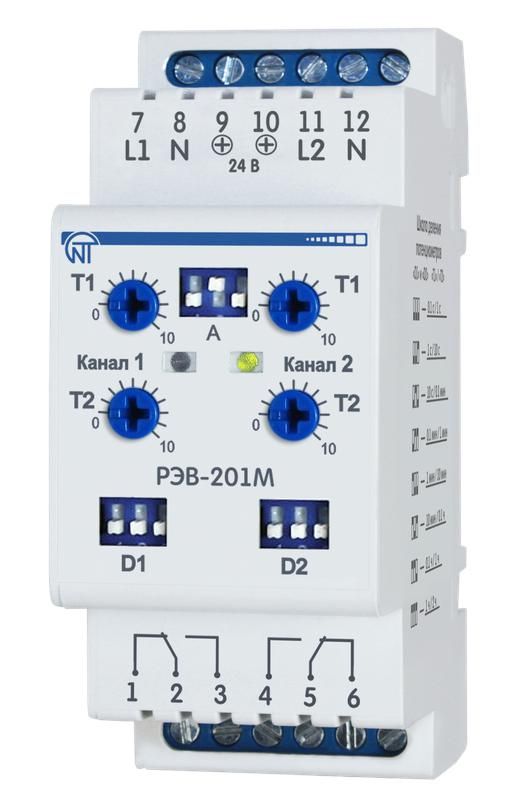

Реле времени РЭВ-201М 2 канала 0сек-10час dip-переключение выбора режимов крепление на DIN-рейку - 3425601201 НовАтек-Электро

Реле времени двухканальное программируемое РЭВ-201М 4 AC/DC с возможностью настройки времени задержки - устройство для точного управления временными интервалами в автоматических системах. Бренд Новатек-Электро обеспечивает надёжную работу в условиях промышленной среды, а артикул 3425601201 позволяет легко идентифицировать модель при закупках.

Назначение и область применения

Реле времени двухканальное программируемое РЭВ-201М 4 AC/DC с возможностью настройки времени задержки используется для включения и выключения нагрузок с заданной задержкой. Подходит для управления освещением, вентиляцией, насосами, конвейерами, тепловыми установками и другими устройствами, где важна временная последовательность работы. Оба канала работают независимо - можно настроить разные временные интервалы для каждого.

Технические характеристики

• Напряжение питания: 220 В переменного тока или 24–100 В постоянного тока
• Количество выходов: 2 (оба - с возможностью задержки)
• Коммутируемый ток: до 7 А на каждый контакт
• Диапазон настройки задержки: от 0 до 36 000 секунд (10 часов)
• Функции: задержка при включении, задержка при отключении, формирование импульсов, мигание
• Индикация: светодиоды показывают состояние работы и активный режим
• Номинальная мощность: 0,05 кВА
• Степень защиты: IP40 (защита от предметов >1 мм) / IP20 (защита от пальцев)
• Количество модулей DIN: 2
• Климатическое исполнение: УХЛ4 - работает при температуре от -35 C до +55 C
• Род тока: AC/DC - совместим с сетью 220 В и источниками постоянного тока 24–100 В

Совместимость и монтаж

Реле времени двухканальное программируемое РЭВ-201М 4 AC/DC с возможностью настройки времени задержки устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой - достаточно вставить устройство и нажать до щелчка. Возможна установка на контактор, что удобно при компактном монтаже распределительных шкафов. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Монтаж не требует специальных инструментов.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Защита IP40 предотвращает попадание твердых частиц размером более 1 мм, IP20 исключает случайный доступ к токоведущим частям. Работа в диапазоне температур от -35 C до +55 C делает устройство пригодным для использования в неотапливаемых помещениях, на улице под навесом или в холодильных камерах. Применение в цепях с напряжением выше 100 В DC или 220 В AC запрещено - перегрузка вызовет повреждение.

Преимущества

• Два независимых канала позволяют управлять двумя различными нагрузками с разными алгоритмами
• Поддержка AC/DC - один прибор заменяет два разных устройства для переменного и постоянного тока
• Функция мигания и генерация импульсов снижают необходимость в дополнительных контроллерах
• Яркая индикация упрощает диагностику состояния без тестеров
• Высокий диапазон задержек (до 10 часов) покрывает большинство задач автоматизации

Ограничения применения

• Не предназначен для работы с высокими токами - максимальный коммутируемый ток 7 А; для больших нагрузок требуется применение контактора
• Степень защиты IP40/IP20 не обеспечивает герметичность - нельзя использовать во влажных или пыльных местах без корпуса
• Нельзя подключать емкостные или индуктивные нагрузки с большим скачком тока (например, мощные двигатели) без дополнительной защиты
• Питание ниже 24 В DC или выше 100 В DC не гарантирует стабильную работу

Примеры использования

• Задержка включения вентилятора после старта станка - первый канал с задержкой 30 сек, второй - сразу
• Мигание сигнализации на 5 минут после аварии - функция мигания активируется через 10 сек после срабатывания датчика
• Поэтапное включение света в помещении: первая лампа - сразу, вторая - через 2 часа
• Автоматическое отключение нагревателя через 8 часов работы - настройка на 28 800 сек

Практические советы

• Перед настройкой убедитесь, что питание соответствует заявленному диапазону - неверное напряжение может повредить плату
• При использовании в цепях с индуктивной нагрузкой (электромагниты, катушки) рекомендуется параллельно подключить демпферный диод
• Для длительных задержек (>1 час) проверьте стабильность сети - колебания напряжения могут влиять на точность таймера
• При монтаже рядом с силовыми кабелями соблюдайте минимальное расстояние 10 см - помехи могут нарушить работу электроники
• Настройка выполняется кнопками на лицевой панели - инструкция по программированию есть в документации производителя
