Реле времени RV-03-1/24 4х8А 24В AC/DC 4NO/NC IP20 многофункц. 3-х канал. 9 режимов работы с входами START диапазон выдержки 0с-99ч 59мин; 3мод. монтаж на DIN-рейке F&F EA02.001.029 Евроавтоматика

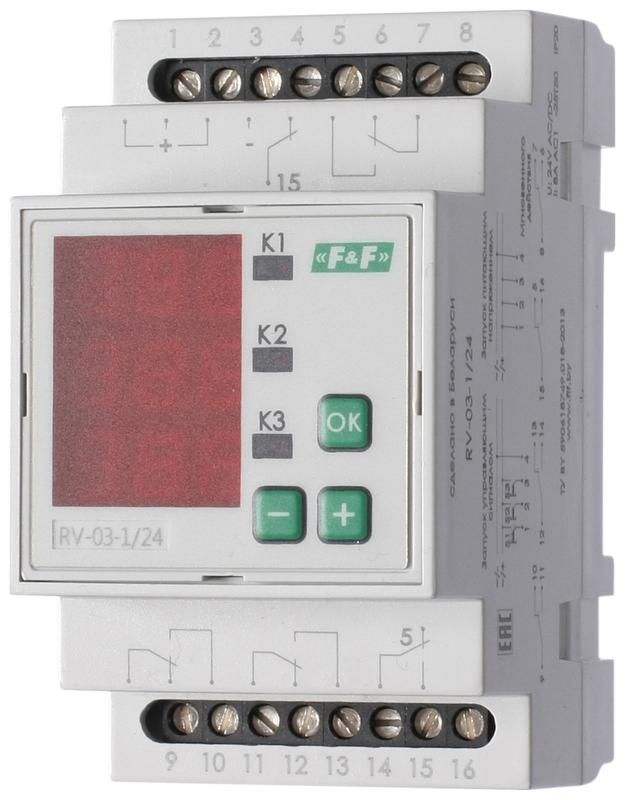

Реле времени программируемое RV-03-1/24 - компактное устройство с цифровой индикацией и девятью режимами работы, предназначенное для точного управления временными циклами в системах автоматизации. Бренд Евроавтоматика обеспечивает надёжную работу устройства на DIN-рейке при напряжении 24 В AC/DC. Артикул ea02.001.029 соответствует требованиям ТУ BY 590618749.018-2013.

Назначение и область применения

Реле времени программируемое RV-03-1/24 управляет коммутацией до трёх независимых электрических цепей (K1, K2, K3) с заданными интервалами времени. Подходит для автоматических систем, где требуется точная временная последовательность: конвейеры, насосные станции, системы освещения, климатические установки, оборудование с циклическими операциями.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока;
• Коммутируемый ток: 8 А на каждый контакт - позволяет управлять нагрузками средней мощности;
• Количество контактов: 4 (4NO/NC) - два нормально замкнутых и два нормально разомкнутых; все контакты рассчитаны на 8 А;
• Диапазон выдержки времени: от 0,1 секунды до 99 часов 59 минут (356 400 секунд) - подходит как для коротких импульсов, так и для длительных циклов;
• Количество модулей DIN: 3 - занимает 3 ширины стандартной DIN-рейки (54 мм);
• Индикация: цифровое табло - отображает текущий режим, время и состояние;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с повышенной влажностью и перепадами температур;
• Диапазон рабочих температур: от –25 C до +50 C - подходит для холодных цехов и жарких помещений;
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и от крупных частиц, но не от воды и пыли;
• Нормативный документ: ТУ BY 590618749.018-2013 - сертифицировано по белорусским техническим условиям.

Совместимость и монтаж

Реле времени программируемое RV-03-1/24 монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте винтовые клеммы: провода сечением до 2,5 мм2 подходят оптимально. Обязательно проверьте полярность при использовании постоянного тока - хотя устройство совместимо с AC/DC, некорректное подключение может повлиять на работу индикации. Максимальная нагрузка на один контакт - 8 А, не превышайте этот порог даже при параллельном соединении выходов.

Преимущества

• Трёхканальная реализация - можно управлять тремя нагрузками независимо, что снижает необходимость в нескольких устройствах;
• 9 гибких режимов работы - включают импульсы, задержки включения/выключения, циклы и последовательные запуски;
• Память по три ячейки на каждый режим - сохраняет настройки после отключения питания;
• Цифровая индикация - позволяет точно видеть текущую выдержку времени и выбранную функцию;
• Поддержка START-входов - возможность внешнего запуска программы через дискретный сигнал;
• Мгновенный контакт - обеспечивает быстрое реагирование на команды без задержки.

Ограничения применения

• Защита IP20 исключает использование во влажных, пыльных или открытых условиях - не применяйте на улице, в сырых цехах или без корпуса;
• Не предназначено для управления высокомощными двигателями или сварочным оборудованием - максимальный ток 8 А недостаточен для таких задач;
• При работе с индуктивными нагрузками (например, катушками реле или маломощными двигателями) рекомендуется использовать RC-демпферы для продления срока службы контактов;
• Не имеет встроенной защиты от перегрузки - необходимо применять внешние автоматы или тепловые реле при больших токах;
• Работает только с однофазным питанием - не подходит для трёхфазных систем.

Примеры использования

• На конвейере: в режиме F7.1 - последовательный запуск трёх двигателей с интервалом 10 секунд;
• В системе освещения: в режиме F4.2 - включение света через 5 минут после срабатывания датчика движения, выключение через 30 минут;
• В системе орошения: в режиме F6.3 - циклический запуск трёх клапанов с чередованием 15 минут вкл / 45 минут выкл;
• В тестовой установке: в режиме F9.3 - каждый из трёх каналов выполняет свою уникальную программу (например, импульс 2 с, задержка 10 мин, мигание 10 раз).

Практические советы

• Перед первым запуском внимательно прочитайте меню настройки - режимы F1–F9 имеют сложные комбинации, особенно когда используются несколько каналов;
• Для долгосрочных циклов (более 1 часа) используйте режимы с памятью - они сохранятся при отключении питания;
• При использовании START-входа подключите кнопку или датчик через нормально разомкнутый контакт - устройство реагирует на замыкание;
• Не забудьте про посадочный размер: устройство занимает 3 модуля DIN - планируйте место на рейке заранее;
• Проверяйте нагрев корпуса при длительной работе - если температура выше +50 C, увеличьте вентиляцию или переместите устройство;
• Для обслуживания отключите питание - винтовые клеммы находятся под напряжением при включенном устройстве.
