Реле времени RV-03/24 3х8А 24В AC/DC 3NO/NC IP20 многофункц. 3-х канал. 9 режимов работы с входами START диапазон выдержки 0с-99ч 59мин; 3мод. монтаж на DIN-рейке F&F EA02.001.028 Евроавтоматика

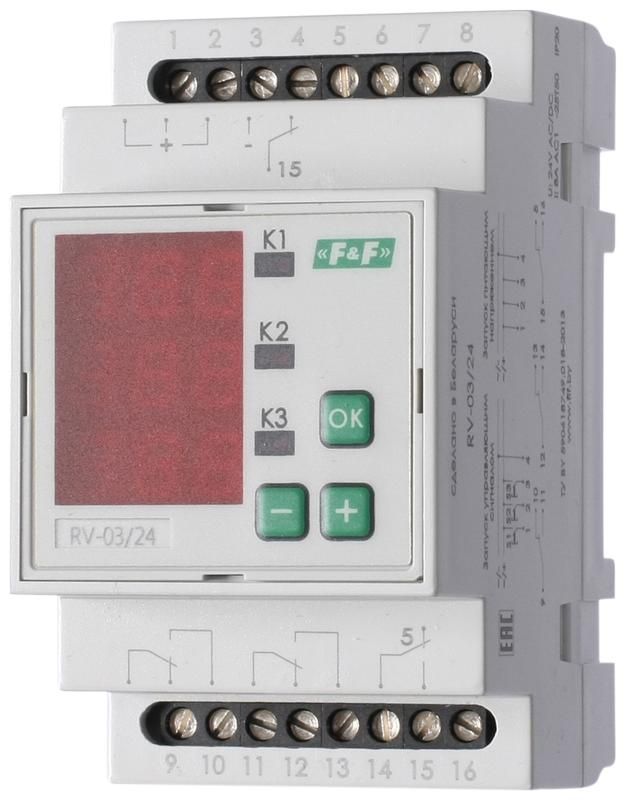

Реле времени программируемое RV-03/24 - компактное устройство с тремя независимыми выходами, предназначенное для точного управления временными циклами в системах автоматизации. Бренд Евроавтоматика обеспечивает надёжную работу устройства в условиях промышленной среды. Артикул ea02.001.028 соответствует требованиям ТУ BY 590618749.018-2013.

Назначение и область применения

Реле времени программируемое RV-03/24 используется для автоматического включения и отключения электрических нагрузок с заданной выдержкой времени. Подходит для управления освещением, вентиляцией, насосами, конвейерами, станками и другими устройствами, где требуется точная временная последовательность операций. Устройство управляет тремя независимыми цепями (K1, K2, K3), что позволяет реализовать сложные алгоритмы без внешних контроллеров.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока, упрощает интеграцию в разные системы.
• Коммутируемый ток: 8 А - способно переключать нагрузки мощностью до 1920 Вт (при 24 В DC) или аналогичной активной мощности при AC.
• Диапазон выдержки времени: от 0,1 секунды до 99 часов 59 минут (356 400 секунд) - покрывает широкий спектр задач, от мгновенных импульсов до длительных циклов.
• Количество контактов: 3 (3NO/NC) - каждый контакт имеет нормально открытые и нормально замкнутые выводы, позволяют гибко организовывать схемы.
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными шкафами управления, занимает 3 модуля (45 мм).
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупным частицам, не предназначено для установки во влажных или запылённых местах без корпуса.
• Индикация: цифровое табло - отображает текущую выдержку, выбранный режим и состояние работы, упрощает настройку и диагностику.
• Рабочая температура: от -25C до +50C - подходит для помещений с умеренным климатом, включая неотапливаемые зоны.
• Климатическое исполнение: УХЛ4 - рассчитано на эксплуатацию в помещениях с возможными колебаниями температуры и влажности, типично для промышленных объектов в странах СНГ.
• Подключение: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Реле времени программируемое RV-03/24 монтируется на стандартную DIN-рейку типа TS35. Для подключения используйте провода сечением до 2,5 мм2. Напряжение питания 24 В AC/DC подаётся на клеммы L/N. Выходные контакты (K1–K3) подключаются к нагрузкам согласно выбранному режиму. Обязательно соблюдайте полярность при использовании постоянного тока. Максимальная нагрузка на каждый контакт - 8 А, не допускается подключение индуктивных нагрузок выше указанного значения без дополнительной защиты (например, RC-цепочки или TVS-диодов).

Безопасность и стандарты

Реле времени программируемое RV-03/24 соответствует техническим условиям ТУ BY 590618749.018-2013. Применяет изоляционные материалы, обеспечивающие безопасность при работе в сетях до 250 В. Соответствует требованиям безопасности для оборудования класса II. Не содержит опасных веществ в соответствии с RoHS.

Преимущества

• 9 режимов работы - возможность реализовать почти любую временную логику без PLC.
• Трёхканальная независимость - каждый канал можно настроить отдельно, даже в одном режиме.
• Цифровая индикация - наглядное отображение всех параметров, исключает ошибки при настройке.
• Память на 3 варианта настроек на каждый режим - легко переключаться между сценариями (например, день/ночь, будние/выходные).
• Широкий диапазон времени - от долей секунды до более чем 99 часов - универсальность для различных задач.
• Поддержка AC/DC - снижает потребность в нескольких версиях реле для разных систем.

Ограничения применения

• Не предназначено для установки вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и механических повреждений.
• Не рекомендуется использовать для управления двигателями свыше 1,5 кВт без дополнительных контакторов - высокий пусковой ток может вызвать сваривание контактов.
• Не поддерживает протоколы связи (Modbus, CAN и др.) - полностью автономное устройство, требует ручной настройки.
• Чувствителен к скачкам напряжения - при нестабильном питании возможна сброс настроек; желательно применять стабилизаторы или фильтры.

Примеры использования

• Освещение в цеху: включение через 5 минут после начала смены, выключение через 1 час после окончания (режим F4.1).
• Конвейерная лента: последовательное включение трёх двигателей с интервалом 10 секунд (режим F7.1).
• Вентиляция: циклическая работа с паузой 30 минут и работой 10 минут (режим F6.1).
• Автоматический полив: включение насоса на 15 минут, затем 2 часа паузы, повторение (режим F9.1 - независимый канал).
• Аварийное освещение: задержка выключения света после отключения основного питания - 30 секунд (режим F5.1).

Практические советы

• Перед первым включением проверьте напряжение питания - неверное напряжение может повредить внутреннюю электронику.
• Настройку выполняйте при отключенном питании - изменение параметров под напряжением может привести к сбою программы.
• Для долгих выдержек (>10 часов) используйте функцию “пауза” вместо “задержка”, чтобы снизить энергопотребление и продлить срок службы.
• При использовании в холодных помещениях (ближе к -25C) дайте устройству прогреться 10–15 минут перед первой настройкой.
• Обозначьте каждый канал (K1/K2/K3) на схеме и на корпусе - это ускорит обслуживание и ремонт.
• При необходимости сохраните текущую настройку - устройство хранит данные даже при отключении питания.
