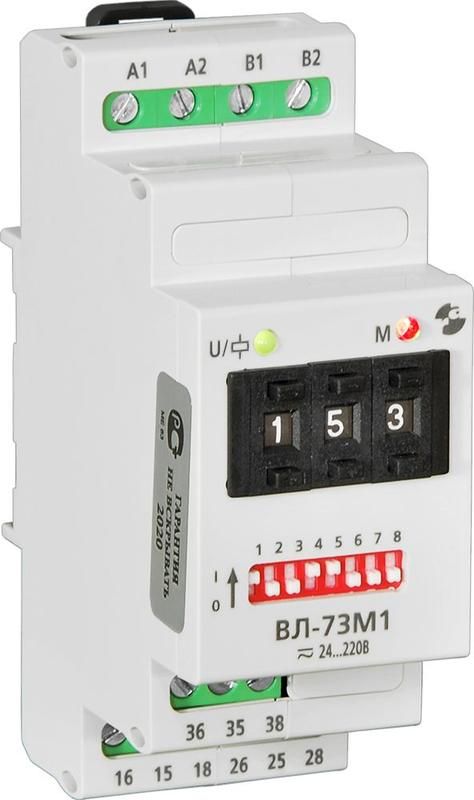

Реле времени ВЛ-73M1 5А 24...220В 50Гц/пост. 0.1с...99ч многофункц. с мгновенным контактом и Автоматика A8222-79680275

Реле времени Реле и Автоматика a8222-79680275 - устройство для точного управления временными интервалами в автоматических системах. Поддерживает работу от переменного и постоянного тока, имеет комбинированные выходы с задержкой и мгновенным действием, что делает его универсальным решением для задач, требующих последовательного или импульсного управления нагрузкой до 5 А.

Назначение и область применения

Реле времени Реле и Автоматика a8222-79680275 используется для автоматического включения или выключения оборудования через заданный промежуток времени. Применяется там, где важна точная временная координация: системы освещения, конвейеры, насосы, вентиляторы, устройства защиты, автоматические двери и промышленные контроллеры. Устройство подходит как для бытовых, так и для профессиональных установок.

Технические характеристики

• Номинальный ток контактов: 5 А
• Питание цепи управления: переменный ток AC 20,4–242 В (50 Гц) / постоянный ток DC 20,4–242 В
• Диапазон настройки времени: от 0,1 секунды до 99 часов (3 596 400 секунд)
• Выходы с задержкой: 2 переключающих контакта (NO/NC)
• Выходы без задержки: 1 переключающий контакт (NO/NC)
• Функции: задержка при включении, генерация импульса, дистанционное управление
• Максимальная частота переключений: не указана - рекомендуется избегать частых срабатываний более 10 раз в минуту

Совместимость и монтаж

Реле времени Реле и Автоматика a8222-79680275 устанавливается на DIN-рейку 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для работы требуется подключение двух цепей: управляющей (питание) и силовой (нагрузка). Мгновенный контакт работает сразу после включения питания, два контакта с задержкой активируются после установленной паузы. Дистанционное управление реализуется через внешний сигнал (например, кнопка или PLC), который подаётся на вход управления - подробную схему см. в документации производителя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Напряжение питания находится в пределах нормированного диапазона EN 60255. Отсутствие специфичных сертификатов (CE, UL) в предоставленных данных не позволяет гарантировать соответствие международным стандартам - проверьте наличие документов у поставщика перед использованием в регулируемых средах.

Преимущества

• Широкий диапазон времени - от долей секунды до дней - позволяет настраивать любые сценарии
• Поддержка AC и DC на одном устройстве снижает необходимость закупки нескольких типов реле
• Наличие трёх независимых выходов даёт возможность одновременно использовать мгновенное и запаздывающее управление
• Генерация импульса позволяет создавать кратковременные команды (например, для сброса или сигнализации)
• Дистанционное управление упрощает интеграцию в сложные системы автоматизации

Ограничения применения

• Не предназначено для управления нагрузками выше 5 А - при превышении возможен перегрев и выход из строя
• Отсутствуют замыкающие или размыкающие контакты без задержки - все три выхода являются переключающими (SPDT), что влияет на схемы подключения
• Не защищено от пыли и влаги (IP-класс не указан) - не применяйте во влажных или пыльных помещениях без корпуса
• Частые срабатывания (более 10 раз/мин) могут снизить срок службы механических контактов
• Нет индикации текущего состояния или времени - настройка осуществляется вручную, без обратной связи

Примеры использования

• Освещение в коридоре: включается при открывании двери (мгновенный контакт), выключается через 30 секунд (задержка)
• Вентиляция после работы станка: включается с задержкой 5 мин после остановки, работает 10 мин, затем отключается
• Импульсный сигнал для сбрасываемой кнопки: один импульс длительностью 0,5 сек на вход PLC
• Автоматический запуск насоса через 2 часа после включения системы (дистанционное управление по таймеру)

Практические советы

• При подборе реле времени Реле и Автоматика a8222-79680275 учтите, что питание должно быть стабильным - скачки напряжения могут вызвать сбои в работе таймера
• Для надёжной работы используйте фильтры помех или RC-цепочки на входе управления, особенно при подключении к двигателям или светодиодным источникам света
• Настройка времени выполняется поворотом потенциометра - не торопитесь, шаг составляет 0,1 секунды; лучше начать с минимального значения и увеличивать
• Если нужен только один выход с задержкой - второй можно не использовать, но он остаётся активным и может влиять на схему при неправильном подключении
• Проверяйте полярность при подключении постоянного тока - хотя реле работает на обоих типах, неверная полярность может исказить время задержки
