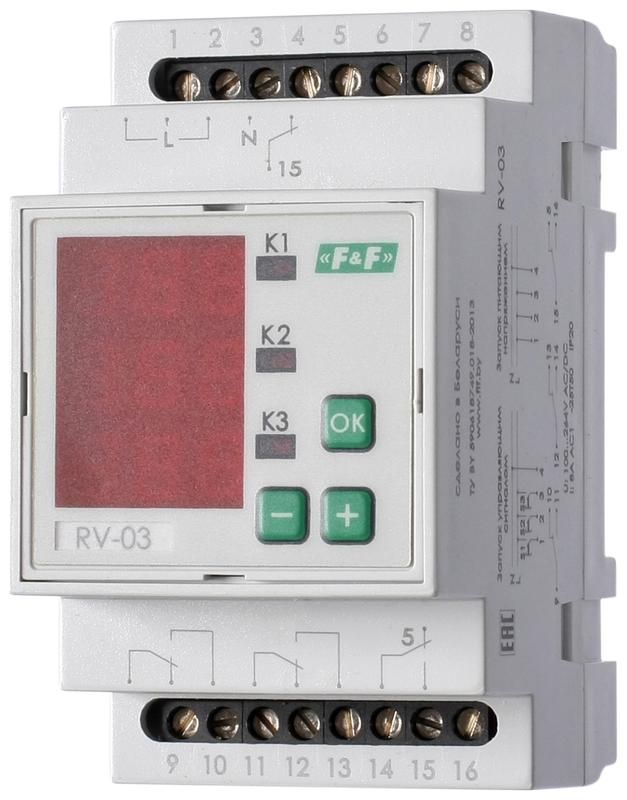

Реле времени RV-03 3х8А 100-264В AC/DC 3NO/NC IP20 многофункц. 3-х канал. 9 режимов работы с входами START диапазон выдержки 0с-99ч 59мин; 3мод. монтаж на DIN-рейке F&F EA02.001.026 Евроавтоматика

Реле времени Евроавтоматика ea02.001.026 - трехканальное устройство с девятью режимами работы, предназначенное для точного управления временными циклами в системах автоматизации. Подходит для установки на DIN-рейку, работает от переменного или постоянного напряжения 100–264 В и управляет тремя независимыми нагрузками по 8 А.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.026 используется для автоматического управления электрическими нагрузками с заданными интервалами времени. Применяется в системах технологической автоматики: конвейерах, освещении, вентиляции, насосах, станках и других устройствах, где требуется последовательное или циклическое включение/выключение нескольких потребителей.

Технические характеристики

• Питание: 100–264 В AC/DC - совместимо с сетями переменного и постоянного тока, включая бытовые и промышленные сети;
• Коммутируемый ток: 8 А на каждый из трёх выходов - позволяет управлять нагрузками мощностью до ~1.8 кВт при 230 В;
• Контакты: 3×(НО+НЗ) - каждый канал имеет нормально открытый и нормально замкнутый контакт, обеспечивает гибкую логику управления;
• Диапазон выдержки времени: от 0,1 секунды до 99 часов 59 минут - точная настройка для любых задач, от мигания до длительных циклов;
• Количество модулей DIN: 3 - занимает стандартную ширину 54 мм, легко помещается на рейке;
• Защита: IP20 - защищено от прикосновений к токоведущим частям, но не предназначено для влаги или пыли;
• Температура эксплуатации: от –25 C до +50 C - подходит для помещений с контролируемым микроклиматом;
• Индикация: светодиодная - показывает состояние работы и активные режимы;
• Подключение: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Стандарты: соответствует директивам ЕС 2014/30/EU и 2014/35/EU - сертифицировано для использования в Евросоюзе;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата внутри помещений.

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.026 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы - достаточно зачистить провода на 6–8 мм и затянуть их усилием 0,2–0,3 Нм. На передней панели расположены кнопки для выбора режима и настройки времени. Все три канала работают независимо, но управляются одним устройством. Обязательно соблюдайте полярность при подключении постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям европейских директив EMC (2014/30/EU) и низковольтной безопасности (2014/35/EU). Защита IP20 исключает доступ к токоведущим элементам, но не защищает от внешних воздействий - не применяйте в сырых, пыльных или наружных условиях. Максимальная температура окружающей среды +50 C - не допускайте нагрева корпуса выше этого значения.

Преимущества

• Девять режимов работы позволяют реализовать сложные алгоритмы без внешнего ПЛК;
• Трёхканальная структура снижает количество устройств в щите - экономия места и стоимости;
• Поддержка AC/DC питание - универсальность для различных типов систем;
• Широкий диапазон временных выдержек - от долей секунды до более чем 99 часов;
• Светодиодная индикация упрощает диагностику состояния без дополнительных приборов;
• Настройка через кнопки на лицевой панели - не требует программатора или ПК.

Ограничения применения

• Не предназначено для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна;
• Не рекомендуется использовать при температурах ниже –25 C или выше +50 C - возможны сбои в работе;
• Выходные контакты рассчитаны на 8 А - нельзя применять для управления двигателями мощностью выше 1,8 кВт без контактора;
• Отсутствует возможность удалённой настройки или связи с системами автоматизации - только локальные кнопки;
• Не поддерживает аналоговые сигналы - работает только с дискретным запуском по входу START.

Примеры использования

• Освещение: включение света в цеху через 5 минут после начала смены, выключение через 1 час после окончания;
• Вентиляция: циклическое включение трёх вентиляторов с интервалом 10 минут (режим F7);
• Конвейер: задержка старта второго участка после включения первого (режим F4);
• Нагрев: мигание сигнализации с периодом 2 секунды (режим F1/F2);
• Автоматический полив: три клапана открываются по очереди с интервалом 15 минут (режим F8).

Практические советы

• Выбирая режим, внимательно проверьте, какой канал (K1, K2, K3) выполняет роль запуска - он должен получать сигнал START;
• Для долгих выдержек (>10 часов) используйте режимы F4–F9 - они точнее сохраняют время при колебаниях питания;
• При использовании постоянного тока обязательно соблюдайте полярность (+/-) на входе питания;
• Не подключайте индуктивные нагрузки (например, катушки реле) напрямую - добавьте демпферную цепь (диод + резистор) для продления жизни контактов;
• При первом включении устройство сбрасывается в режим F1 - всегда проверяйте текущий режим перед настройкой;
• После настройки времени нажмите “SET” дважды - иначе изменения не сохранятся.
