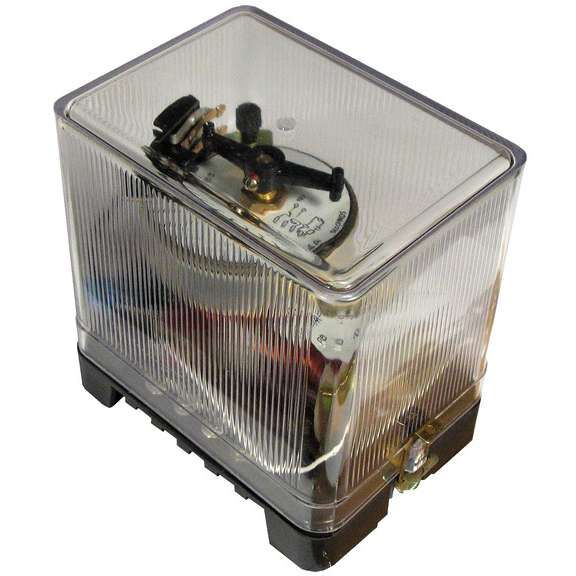

Реле времени РВ-127 220В ЧЭАЗ A8119-76915289

Реле времени 220В РВ-127 от ЧЭАЗ - устройство для точной регулировки временных интервалов в цепях постоянного тока 220 В. Подходит для автоматизации процессов на оборудовании, где требуется выдержка перед включением или немедленное переключение.

Назначение и область применения

Реле времени 220В РВ-127 используется для создания задержки при включении нагрузки, а также обеспечивает одновременное наличие одного немедленного сигнала. Применяется там, где важно контролировать последовательность операций: запуск двигателей, управление клапанами, работа конвейеров, системы безопасности и другие задачи автоматики.

Технические характеристики

• Номинальное напряжение питания цепи управления: 220 В постоянного тока (DC)
• Род тока включения: постоянный ток (DC)
• Диапазон регулируемой задержки при включении: от 0,25 до 3,5 секунды
• Выходы: один замыкающий контакт с задержкой, один переключающий контакт без задержки

Совместимость и монтаж

Реле времени 220В РВ-127 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются клеммы с зажимами под провода до 2,5 мм2. Убедитесь, что источник питания соответствует требуемому напряжению - 220 В постоянного тока. Нельзя использовать с переменным током (AC).

Безопасность и стандарты

Производитель ЧЭАЗ гарантирует соответствие изделия требованиям ГОСТ Р МЭК 61810-1 и другим нормам для промышленных реле. Конструкция защищена от случайного контакта с токоведущими частями. Электромагнитная совместимость соответствует уровню для промышленной среды.

Преимущества

• Удобная регулировка времени задержки в пределах 0,25–3,5 с - достаточно для большинства технологических циклов
• Два типа выходов позволяют реализовать сложную логику управления одним устройством
• Стабильная работа при температуре окружающей среды от −25 C до +55 C
• Механическая прочность корпуса и надежные клеммы снижают риск отказов при вибрациях

Ограничения применения

• Не предназначено для работы с переменным током - использование на 220 В AC вызовет повреждение устройства
• Задержка доступна только для одного выхода; второй работает без выдержки
• Нельзя применять в условиях повышенной влажности выше 95 % без защиты корпуса
• Максимальная коммутируемая мощность не указана - рекомендуется проверить допустимую нагрузку для конкретной модели контактов

Примеры использования

• Запуск вентилятора через 1,5 сек после включения насоса
• Подача сигнала на аварийную световую индикацию сразу при включении питания, а основной двигатель включается с паузой
• Постепенный запуск конвейера с выдержкой между этапами

Практические советы

• Перед установкой проверьте полярность подключения - 220 В DC требуют правильного соединения "+" и "-"
• Используйте реле только в закрытых щитах или помещениях с контролируемой средой
• Настройку времени выполняйте при отключенном питании - вращайте регулятор осторожно, чтобы не повредить механизм
• Если нужна более длительная задержка (>3,5 с), выберите другую модель - РВ-127 не расширяется за пределы указанного диапазона
