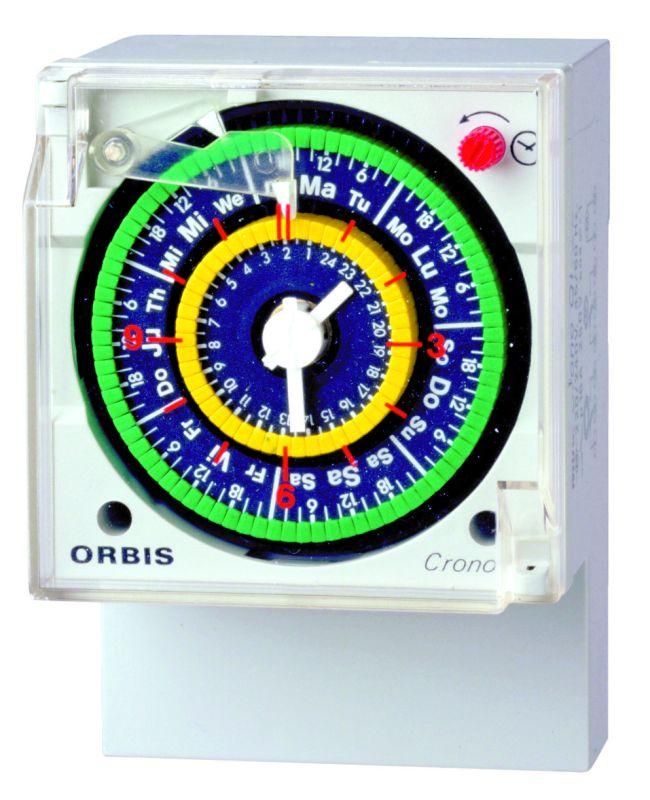

Таймер аналоговый CRONO QRD - OB050623 ORBIS

Реле времени суточное аналоговое CRONO QRD шаг 15мин с резервом ORBIS - это механический таймер для автоматического включения и отключения нагрузки по расписанию на сутки. Подходит для управления освещением, системами отопления, насосами и другим оборудованием, работающим по графику. Артикул ob050623 обеспечивает автономную работу до 100 часов при отключении электроэнергии.

Назначение и область применения

CRONO QRD шаг 15мин с резервом ORBIS используется там, где нужна точная циклическая управляющая функция без сложной электроники. Просто устанавливается в щитовой и работает по заданному расписанию. Часто применяется в жилых домах, офисах, теплицах, на объектах с малой и средней мощностью: управление светом по режиму дня, включение/выключение отопления, запуск насосов, системы проветривания.

Технические характеристики

• Тип тока: переменный (AC), 230 В
• Частота сети: 50 / 60 Гц - совместим с сетями России и Европы
• Коммутируемый ток: 16 А - позволяет управлять нагрузкой до 3,6 кВт
• Диапазон выдержек времени: от 15 минут до 24 часов
• Шаг программирования: 15 минут - каждые 15 минут можно установить вкл./выкл.
• Количество каналов: один - управляет одной группой устройств
• Контакты: один переключающий (SPDT) - замыкает и размыкает цепь одновременно
• Монтаж: DIN-рейка 35 мм - стандартная установка в электрощите
• Габариты: 4 модуля (шириной ~72 мм)
• Резерв питания: до 100 часов от встроенного аккумулятора - сохраняет программу при отключении электросети
• Точность хода: +-1 секунда в день - минимальное отклонение среди аналоговых таймеров
• Степень защиты: IP20 - защищён от прикосновений и пыли, но не для влажных помещений

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на лицевой стороне - фаза, ноль и выход на нагрузку. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Нельзя использовать с постоянным током (DC) или напряжением выше 230 В. Убедитесь, что нагрузка не превышает 16 А - особенно важно при работе с двигателями или нагревательными элементами.

Безопасность и стандарты

CRONO QRD шаг 15мин с резервом ORBIS соответствует требованиям безопасности для бытовых и промышленных таймеров. Имеет сертификацию CE. Защита IP20 исключает использование в помещениях с высокой влажностью (банях, бассейнах, на улице). Не имеет встроенной защиты от перегрузок - рекомендуется применять вместе с автоматическим выключателем.

Преимущества

• Автономная работа до 100 часов - не теряет программу при кратковременных отключениях света
• Высокая точность - всего +-1 секунда в сутки, лучше большинства электронных аналогов
• Простота настройки - поворот диском без меню, кнопок или экрана
• Надёжность механической конструкции - меньше отказов из-за скачков напряжения
• Не требует внешнего питания для работы - питание только для поддержки часов

Ограничения применения

• Нельзя использовать в условиях повышенной влажности, пыли или на улице - IP20 недостаточно
• Подходит только для переменного тока 230 В - несовместим с DC, 12/24/48 В
• Один контакт - нельзя управлять двумя независимыми цепями
• Максимальный ток 16 А - не подходит для крупных двигателей, печей, котлов свыше 3,6 кВт
• Нет возможности удалённого контроля или интеграции в умный дом

Примеры использования

• Освещение во дворе: включается в 18:00, выключается в 6:00
• Циркуляционный насос в системе отопления: работает 2 часа утром и 2 часа вечером
• Вентиляция в теплице: включается каждый час на 10 минут
• Подсветка в торговом зале: активируется по будним дням, отключается в выходные

Практические советы

• Настройте время точно по текущему времени перед первым запуском - используйте часы с точной синхронизацией
• Проверьте, чтобы нагрузка была ниже 16 А - приблизительно 3,6 кВт при 230 В
• При частых отключениях света резервный аккумулятор будет работать дольше - проверяйте его состояние раз в год
• Не закрывайте корпус плотной крышкой - требуется вентиляция для предотвращения перегрева
• Если вам нужны два независимых расписания - выбирайте модель CRONO QRDD с артикулом OB050823
• При замене старого таймера - сравните тип контакта: CRONO QRD имеет переключающий (SPDT), а не просто нормально разомкнутый
