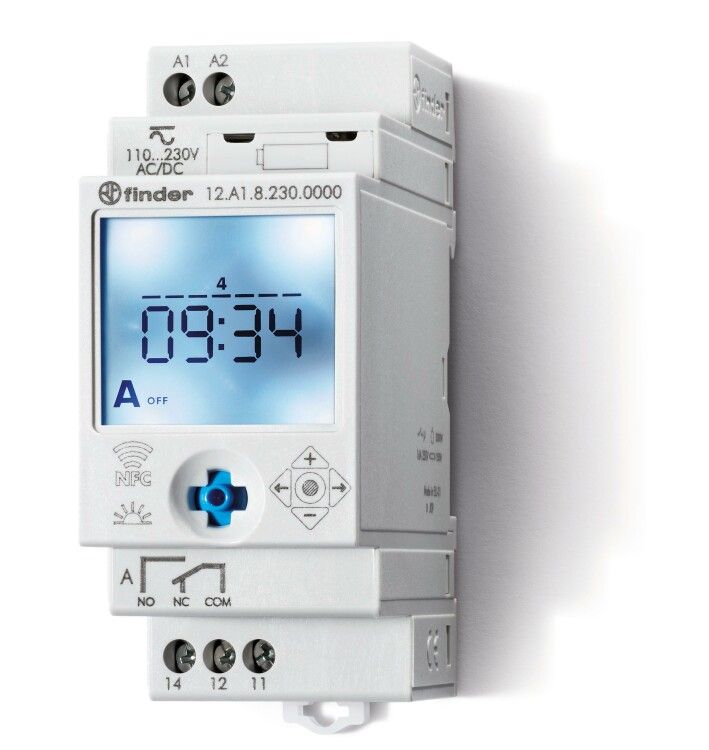

Реле времени цифровое недельное ASTRO, монтаж на рейку 35мм, 1СO 16A, питание 110…230B AC/DC, NFC, ширина степень защиты IP20 - 12.A1.8.230.0000 FINDER 12A182300000

Цифровое реле времени Finder 12.a1.8.230.0000 - устройство для автоматического управления нагрузками по расписанию на неделю с точностью до минуты. Подходит для установки на DIN-рейку 35 мм и работает от сети 110–230 В переменного или постоянного тока. Управление через NFC позволяет программировать график без физического доступа к устройству.

Назначение и область применения

Реле времени Finder 12.a1.8.230.0000 используется для автоматизации процессов, требующих точного временного контроля: включение и отключение освещения, вентиляции, насосов, нагревательных элементов, конвейеров и другого оборудования. Программируемые циклы на неделю позволяют задавать расписания с учётом будней, выходных и сезонных изменений. Особенно эффективно применение в жилых домах, офисах, торговых центрах и промышленных объектах с регулярным режимом работы.

Технические характеристики

• Тип устройства: цифровое реле времени с недельным циклом
• Количество контактов: 1 переключающий (1CO)
• Номинальный ток: 16 А
• Напряжение питания: 110–230 В AC/DC - совместимо с большинством сетей, включая бытовые и промышленные
• Диапазон выдержек: от 1 минуты до 7 дней - минимальный шаг 1 минута
• Функции: задержка при включении, задержка при отключении, формирование импульса, мигание с паузой, мигание с импульсом
• Источник питания: встроенная батарея - сохраняет программу при отключении основного питания
• Ширина: 35 мм - соответствует стандартной DIN-рейке
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными предметами, но не от пыли и влаги
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Стандарты: EN 60669-1, EN 60669-2-1 - соответствие требованиям к коммутирующим устройствам

Совместимость и монтаж

Реле времени Finder 12.a1.8.230.0000 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки расположены с лицевой стороны - удобны для подключения проводов сечением до 2,5 мм2. Для подключения используйте изолированные наконечники. Обязательно отключите питание перед монтажом. Устройство не имеет нормально замкнутых (НЗ) или нормально открытых (НО) контактов - только один переключающий контакт (1CO), который меняет состояние при активации программы.

Безопасность и стандарты

Реле времени Finder 12.a1.8.230.0000 соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность коммутационных устройств. Класс защиты IP20 исключает риск поражения током при случайном прикосновении, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать только внутри закрытых щитов. Климатическое исполнение УХЛ4 допускает работу в условиях сухого воздуха и комнатной температуры, но не в сырых, холодных или запылённых средах.

Преимущества

• Поддержка NFC - программа задаётся смартфоном без необходимости открывать крышку или использовать кнопки
• Встроенная батарея - сохраняет настройки даже при длительном отключении основного напряжения
• Гибкая функциональность - можно настроить сложные циклы: включение с задержкой, мигание, импульсы, паузы
• Узкий профиль - всего 35 мм занимает мало места в распределительном щите
• Работа от AC/DC - совместимо с любым типом сети, включая системы с выпрямителем

Ограничения применения

• Не предназначено для внешних установок - IP20 не защищает от влаги, пыли и перепадов температур
• Недоступна возможность подключения нескольких нагрузок - только один контакт 1CO
• Нет возможности удалённого управления через Wi-Fi или Ethernet - управление только через NFC
• Максимальный ток 16 А - не подходит для мощных двигателей, ТЭНов свыше 3,5 кВт при 230 В
• Не рекомендовано для помещений с высокой влажностью, сырости или частыми перепадами температур ниже −25C

Примеры использования

• Освещение в торговом зале: включение в 8:00, выключение в 22:00, с пятницы по воскресенье - продленный режим
• Вентиляция в туалете: включение на 10 минут после каждого срабатывания датчика движения
• Обогрев теплицы: включение на 2 часа каждую ночь с 22:00 до 00:00, с понедельника по четверг
• Аварийное освещение: мигание с периодичностью 1 секунда при аварии (по сигналу от другой системы)
• Конвейер: запуск с задержкой 30 секунд после включения питания, остановка с задержкой 15 секунд

Практические советы

• Перед первым использованием проверьте наличие заряда во встроенной батарее - она может разрядиться при хранении
• При программировании через NFC убедитесь, что телефон находится в пределах 2–5 см от устройства
• Для нагрузок с реактивной составляющей (двигатели, люминесцентные лампы) учитывайте возможные скачки тока - лучше использовать дополнительный магнитный пускатель
• Не устанавливайте рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты)
• При замене старого аналогового реле - проверьте посадочный размер: новое реле времени Finder 12.a1.8.230.0000 точно соответствует классической DIN-рейке 35 мм
• Часто забывают, что функция “задержка при отключении” действует только после окончания рабочего цикла - не путайте её с обычной задержкой включения
