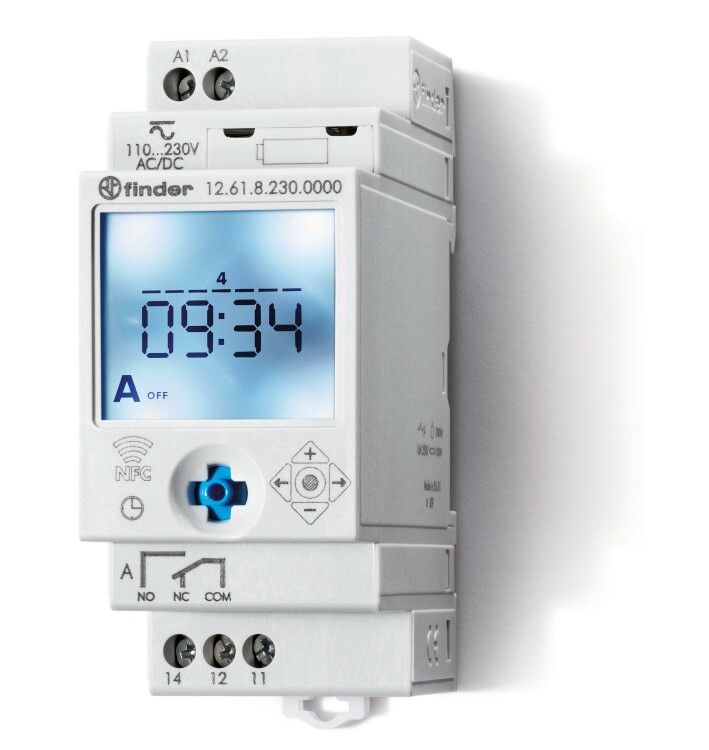

Реле времени цифровое недельное; монтаж на рейку 35мм; 1СO 16A; питание 110…230B AC/DC; NFC; ширина степень защиты IP20 | 126182300000 Finder 12.61.8.230.0000

Цифровое реле времени Finder 12.61.8.230.0000 - устройство для автоматического управления нагрузками по расписанию на неделю с точной выдержкой времени, питанием от сети 110–230 В переменного или постоянного тока, монтажом на DIN-рейку 35 мм и управлением через NFC. Подходит для систем освещения, вентиляции, насосов и других автономных циклических процессов.

Назначение и область применения

Реле времени Finder 12.61.8.230.0000 позволяет запрограммировать до семи дней работы с точностью до минуты. Устройство включает и отключает нагрузку по заранее заданному графику - например, включает свет утром и выключает вечером, запускает насос каждые 2 часа или работает по будним дням. Применяется в жилых домах, офисах, промышленных объектах, теплицах и на производстве там, где нужна периодичная работа без участия человека.

Технические характеристики

• Количество переключающих контактов: 1 (форма CO - однополюсный переключатель)
• Номинальный ток: 16 А - способно коммутировать нагрузки до 3,6 кВт при 230 В AC
• Напряжение питания: 110–230 В AC/DC - совместимо с большинством сетей, включая бытовую и промышленную
• Диапазон выдержек времени: от 1 минуты до 7 дней - гибкая настройка циклов
• Функции: задержка при включении, задержка при отключении, мигание (пауза и импульс), формирование импульсов
• Способ монтажа: на DIN-рейку 35 мм - стандартный вариант для щитов
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и влаги
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25C до +40C и влажности до 95%
• Поддержка NFC - программируется смартфоном без проводов

Совместимость и монтаж

Реле времени Finder 12.61.8.230.0000 устанавливается на стандартную DIN-рейку 35 мм шириной 35 мм - занимает один модуль. Для подключения используются зажимы на передней панели: L/N - для питания, A1/A2 - для выхода нагрузки. Кабели рекомендуется зачищать на 7–8 мм, затягивать винты усилием 0,5 Нм. NFC-интерфейс требует смартфона с поддержкой NDEF и установленного приложения от Finder. Без NFC можно программировать кнопками на лицевой панели - функционал сохраняется полностью.

Безопасность и стандарты

Реле соответствует европейским нормам EN 60669-1 и EN 60669-2-1 - гарантирует безопасность коммутации и долговечность контактов. Максимальный ток 16 А соответствует классу нагрузки B16. Устройство не предназначено для частых включений свыше 1000 раз в час - это снижает срок службы контактов. Работает в помещениях с контролируемой средой - не для улицы, сырых помещений или мест с высокой запылённостью из-за IP20.

Преимущества

• Гибкое программирование: можно задать до 10 событий в день, с разными режимами (включение, выключение, мигание)
• NFC-управление - удобно менять график без доступа к щитовой
• Широкий диапазон питания (AC/DC) - не требует отдельного блока питания
• Интеграция с существующими щитами - замена аналоговых реле без переделки монтажа
• Чёткий экран с подсветкой - легко считывать текущее время и состояние программы

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не обеспечивает защиту от воды и пыли
• Запрещено использовать для управления двигателями мощностью выше 3,6 кВт - риск подгорания контактов
• Не подходит для частых включений (более 1000 раз/час) - контактная группа имеет ограниченный ресурс
• NFC требует специального приложения - без него функция недоступна, хотя основное управление остаётся
• Не имеет резервного питания - при отключении электроэнергии все настройки теряются, если не используется внешний источник

Примеры использования

• Освещение в торговом зале: включается в 8:00, выключается в 22:00, по выходным - только с 10:00 до 20:00
• Вентиляция в туалете: включается на 10 минут каждые 30 минут
• Автоматический полив: насос включается на 15 минут ежедневно в 6:00 и 18:00
• Обогрев в теплице: нагреватель работает с паузой 10 мин / 50 мин с 22:00 до 6:00
• Система сигнализации: мигание лампы при тревоге - 1 сек вкл / 1 сек выкл

Практические советы

• Перед первым использованием проверьте соответствие напряжения питания - особенно при работе с DC
• При использовании NFC убедитесь, что телефон не находится в металлическом чехле - он блокирует сигнал
• Для длительных циклов (например, 7 дней) используйте функцию “повторение” вместо ручного ввода каждого дня
• При монтаже в щите оставьте свободное пространство вокруг устройства - для лучшего теплоотвода
• Если требуется надёжность при отключениях - подключите реле к источнику бесперебойного питания (ИБП)
• При замене старого механического реле - учтите, что новое имеет меньшие габариты; возможно потребуется адаптер для фиксации
