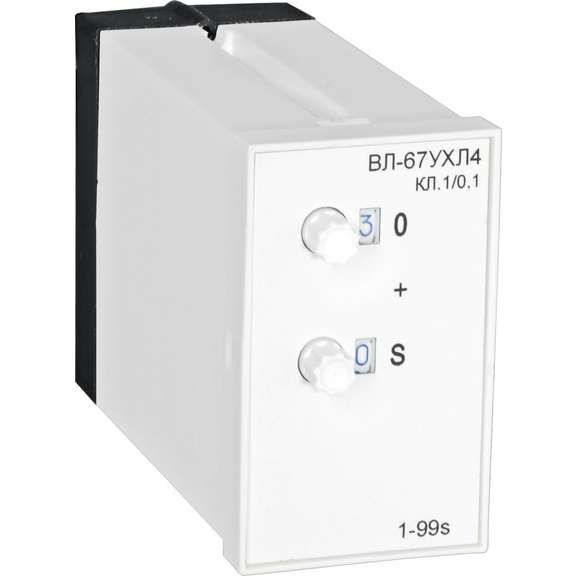

Реле времени ВЛ-67 24В (1-99сек.) и Автоматика A8011-76912387

Реле времени 24В (1-99 секунд) от бренда Реле и Автоматика (артикул a8011-76912387) - устройство для точной регулировки временных интервалов в системах автоматизации. Подходит для задач, где требуется выдержка перед включением или отключением нагрузки, например, вентиляторов, насосов или светильников.

Назначение и область применения

Реле времени 24В (1-99 секунд) используется для создания задержек в управляющих цепях. Оно активирует один из двух типов контактов - замыкающий или размыкающий - через установленный промежуток времени после получения сигнала на входе. Применяется в системах автоматического управления: конвейерах, освещении, HVAC, технологическом оборудовании, где важна последовательность операций.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Поддерживает питание как от переменного (AC), так и от постоянного (DC) тока - гибкость в подключении
• Диапазон установки времени: от 1 до 99 секунд с шагом 1 секунда
• Выходы: один замыкающий (NO) и один размыкающий (NC) контакт с задержкой
• Функция формирования импульса: да - позволяет генерировать одиночный импульс фиксированной длительности

Совместимость и монтаж

Устройство рассчитано на DIN-рейку 35 мм. Клеммы для подключения проводов - надёжные, зажимные, подходят для жил сечением до 2,5 мм2. Для работы достаточно подать 24 В на вход управления; нагрузка подключается к выходным контактам. Убедитесь, что ток нагрузки не превышает допустимые значения для контактов - в спецификациях производителя указаны предельные коммутационные мощности.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленному электрооборудованию. Нет указаний на сертификаты, поэтому рекомендуется проверить соответствие нормам ГОСТ или IEC при использовании в ответственных системах. Устройство не имеет защиты от перегрузок - внешняя защита (например, автоматический выключатель) обязательна.

Преимущества

• Гибкий диапазон времени - можно настроить любую задержку от 1 до 99 секунд
• Два типа выходов (замыкающий и размыкающий) позволяют реализовать сложную логику управления одним устройством
• Поддержка AC/DC - совместимо с большинством промышленных систем управления
• Функция импульса - удобна для кратковременного включения оборудования, например, соленоидов или клапанов

Ограничения применения

• Не предназначено для работы с высокими токами - максимальная коммутационная способность контактов не указана, используйте только для малых нагрузок (до 5 А)
• Не защищено от влаги и пыли - применяйте только в закрытых щитах
• Не работает без внешнего источника питания 24 В - требует наличия блока питания
• Нет индикации состояния - невозможно визуально определить, включен ли таймер

Примеры использования

• Задержка запуска вентилятора после включения печи - чтобы прогреть теплообменник
• Автоматическое отключение света через 30 секунд после покидания помещения
• Импульсное управление pneumatic клапаном на 5 секунд для подачи воздуха
• Постепенное включение группы ламп с интервалом в 10 секунд между каждой

Практические советы

• При подборе учитывайте посадочные размеры - реле стандартизовано под DIN-рейку, но проверьте свободное место в шкафе
• Для долгой службы избегайте вибраций и перегрева - не монтируйте рядом с нагревательными элементами
• Настройка времени осуществляется поворотом потенциометра - делайте её при отключённом питании
• Если нужна индикация состояния - добавьте отдельный светодиодный модуль или используйте реле с индикацией
• Артикул a8011-76912387 - единственный номер для заказа запасных частей или аналогов
