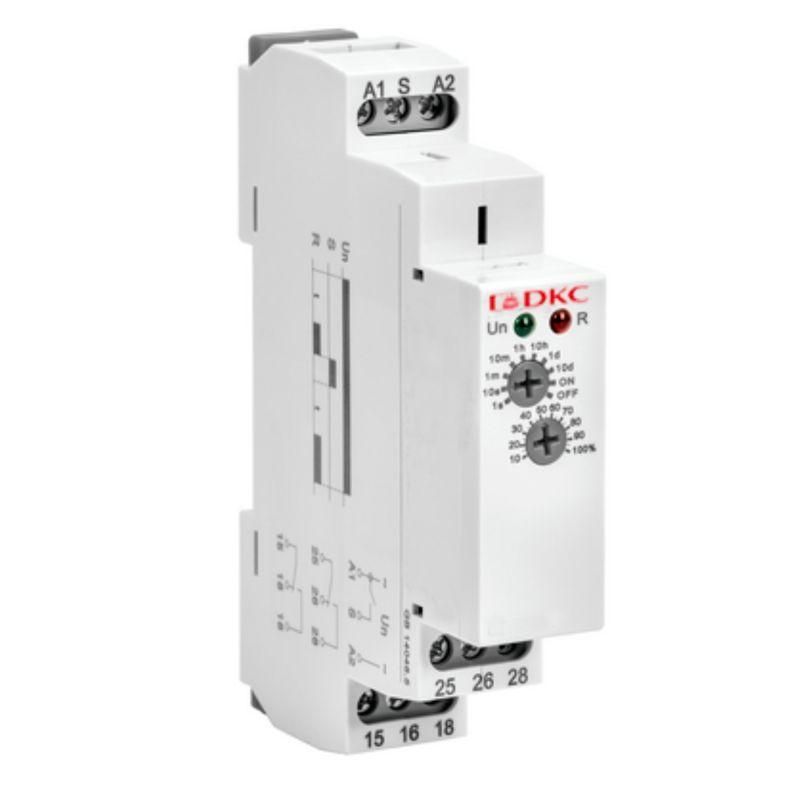

Реле времени, задержка включения, конфигурация контакта 2CO, AС/DC 12-240В | DRM-TA-2-240 DKC ДКС

Реле времени DKC DRM-TA-2-240 обеспечивает точную задержку включения и отключения нагрузки при питании от переменного или постоянного тока 12–240 В. Устройство подходит для автоматизации процессов на промышленных объектах, где требуется надёжная коммутация с выдержкой времени - от долей секунды до десятков дней.

Назначение и область применения

Реле времени DKC DRM-TA-2-240 используется для управления оборудованием с заданной временной задержкой. Подходит для задач: включения оборудования через определённое время после подачи сигнала; отключения нагрузки с паузой после прекращения управляющего воздействия; циклических операций; импульсного управления. Применяется в системах конвейеров, насосов, освещения, HVAC, станков и других устройствах, требующих точного тайминга.

Технические характеристики

• Напряжение питания: 12–240 В AC/DC - работает как от бытовой сети, так и от низковольтных систем управления
• Номинальный ток контактов: 16 А - способно коммутировать мощные нагрузки, включая двигатели и нагреватели
• Количество контактов: 2 перекидных (2CO) - два набора НО+НЗ, каждый из которых работает с задержкой
• Диапазон времени: 0,1 секунды - 8640000 секунд (до 100 дней) - широкий выбор интервалов для любых сценариев
• Монтаж: на DIN-рейку 35 мм - совместим с типовой промышленной шиной
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Рабочая температура: от -20C до +55C - устойчиво работает в холодных и жарких условиях
• Функции: задержка включения и задержка отключения - обе реализованы на всех двух перекидных контактах

Совместимость и монтаж

Реле времени DKC DRM-TA-2-240 легко монтируется на стандартную DIN-рейку. Также возможно фронтальное крепление на панель - удобно для установки в щиты с ограниченным пространством. Для подключения используются винтовые клеммы: достаточно зачистить провода и затянуть крепёж. Каждый из двух перекидных контактов можно использовать независимо - один для включения с задержкой, второй - для отключения с паузой. Устройство не требует внешнего питания - работает напрямую от входного напряжения.

Безопасность и стандарты

Реле соответствует требованиям промышленной безопасности для устройств класса IEC 61810. Защита от перегрузок и скачков напряжения встроена внутренне. Отсутствие открытых токоведущих частей при установленном корпусе снижает риск поражения током. Не предназначен для взрывоопасных сред.

Преимущества

• Широкий диапазон рабочего напряжения (12–240 В AC/DC) - универсальность для различных систем
• Два полностью независимых перекидных контакта с задержкой - позволяет реализовать сложные алгоритмы без дополнительных устройств
• Высокий номинальный ток 16 А - исключает необходимость использования промежуточных контакторов
• Гибкий таймер: 10 предустановленных диапазонов от 0,1 с до 10 дней - легко выбрать нужный интервал без программирования
• Устойчивость к температуре от -20C до +55C - надёжная работа в неотапливаемых помещениях и на улице

Ограничения применения

• Не подходит для работы в средах с высокой запылённостью, агрессивными газами или повышенной влажностью - отсутствует IP-защита
• Не имеет функции сброса по кнопке - сброс происходит только при отключении питания
• Не поддерживает цифровую настройку или связь с PLC - управление только аналоговое, через входной сигнал
• Не рассчитано на частые включения-выключения свыше 10⁶ циклов - для высокочастотных применений рекомендуются твердотельные реле

Примеры использования

• Вентиляционная система: включается через 5 минут после старта цеха, выключается через 10 минут после остановки
• Освещение в подъезде: свет включается при срабатывании датчика движения, гаснет через 90 секунд
• Циклическая подача воды: насос включается каждые 2 часа на 15 минут
• Защита двигателя: после аварийного отключения - задержка 30 минут перед возможным повторным пуском

Практические советы

• При использовании в сетях с нестабильным напряжением - убедитесь, что минимальное напряжение не ниже 12 В
• Для долгих интервалов (более 1 дня) используйте настройку в часах или днях - проще, чем вводить миллионы секунд
• При монтаже на DIN-рейку - закрепите реле плотно, чтобы избежать вибраций, влияющих на контакт
• Проверьте полярность при работе с DC - хотя реле работает на обоих токах, правильное подключение продлевает срок службы
• Избегайте параллельного подключения нескольких реле на одну линию - это может вызвать помехи и ложные срабатывания
• При замене - учтите, что DKC DRM-TA-2-240 имеет те же габариты, что и большинство реле серии Реле контроля - легко заменяемо
