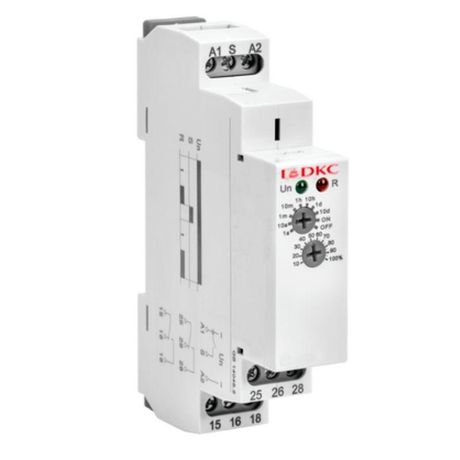

Реле времени, задержка выключения, конфигурация контакта 2CO, AС/DC 12-240В | DRM-TB-2-240 DKC ДКС

Реле времени DKC DRM-TB-2-240 обеспечивает точную задержку выключения для двух независимых цепей при питании от переменного или постоянного тока 12–240 В. Устройство подходит для автоматизации процессов, где важно контролировать время отключения нагрузки - от бытовых систем до промышленного оборудования.

Назначение и область применения

Реле времени DKC DRM-TB-2-240 используется там, где требуется выключение нагрузки с определённой задержкой после снятия управляющего сигнала. Например, когда нужно постепенно отключить вентиляцию, освещение, насос или нагреватель после завершения цикла работы. Подходит для систем автоматики, конвейеров, HVAC, станков и других устройств, требующих временной выдержки при отключении.

Технические характеристики

• Питание: AC/DC 12–240 В - работает как от сети 220 В, так и от батарей или преобразователей постоянного тока
• Задержка выключения: 0,1 секунды до 100 дней - можно настроить любую паузу перед отключением
• Выходные контакты: два перекидных (2CO), каждый рассчитан на 16 А - способны коммутировать мощные нагрузки
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Габариты: соответствует стандартным габаритам для монтажа на DIN-рейку

Совместимость и монтаж

Реле времени DKC DRM-TB-2-240 легко устанавливается в распределительные щиты благодаря трём вариантам крепления:

• На DIN-рейку - основной способ для промышленных шкафов
• Фронтальный монтаж - через отверстия в панели, удобен для пультов управления
• Крепление на лицевую панель - подходит для компактных корпусов и мобильных установок

Управление осуществляется внешним сигналом - при исчезновении напряжения на входе начинается отсчёт задержки, после чего контакты переключаются в открытое состояние. Оба выхода работают независимо.

Преимущества

• Широкий диапазон рабочего напряжения - не требует отдельного источника питания 24 В, работает прямо от сетевых 220 В
• Два независимых выхода с задержкой - позволяют управлять двумя разными нагрузками одновременно
• Максимальная длительность задержки - более 100 дней - подходит для долгосрочных циклов, например, сезонного отключения
• Стандартный форм-фактор - совместим с большинством существующих щитов и креплений

Ограничения применения

• Не предназначен для частого включения-выключения свыше 1000 циклов в час - высокая механическая нагрузка снижает срок службы контактов
• Не имеет защиты от перегрузки по току - необходимо использовать внешние предохранители или автоматы
• Не подходит для взрывоопасных сред - отсутствует сертификат ATEX или IECEx
• Не регулируется в режиме реального времени - настройка выполняется только при отключенном питании

Примеры использования

• Освещение в коридоре: свет гаснет через 3 минуты после последнего движения
• Вентиляционный канал: вентилятор продолжает работать 10 минут после отключения системы
• Нагревательный элемент: отключение с выдержкой 5 минут для равномерного остывания
• Автоматическая линия: второй конвейер останавливается через 2 часа после прекращения подачи сырья

Практические советы

• При использовании на переменном токе выше 230 В убедитесь, что изоляция проводов соответствует требованиям
• Для длинных задержек (более 1 дня) рекомендуется проверять источник питания - скачки напряжения могут сбросить таймер
• Используйте провода сечением 0,5–2,5 мм2 - слишком толстые жилы плохо фиксируются в винтовых зажимах
• При монтаже на лицевую панель используйте уплотнительные кольца, если есть риск попадания влаги
• Обязательно отключите питание перед настройкой времени - изменение параметров возможно только при отсутствии напряжения на входе
