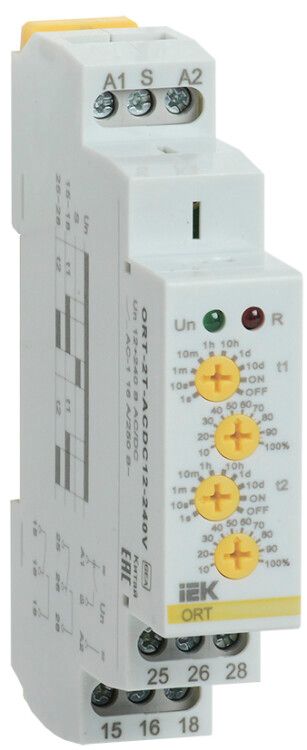

Реле времени ORT 2 контакта 12-240В AC/DC уставки IEK ORT-2T-ACDC12-240V

Реле времени ONI (IEK) ort-2t-acdc12-240v предназначено для точного управления временными интервалами в цепях автоматизации - например, для плавного запуска двигателей, выдержки перед включением нагревательных элементов или последовательного включения групп нагрузки. Устройство работает от переменного или постоянного напряжения 12–240 В, что делает его универсальным для промышленных и бытовых систем.

Назначение и область применения

Реле времени ONI (IEK) ort-2t-acdc12-240v используется там, где требуется включение нагрузки с задержкой после получения сигнала на включение. Подходит для автоматических систем, где важно избежать одновременного старта нескольких устройств - например, вентиляторов, насосов, светильников, конвейеров или тепловых установок. Обеспечивает два независимых временных интервала, каждый из которых управляет своим контактом.

Технические характеристики

• Тип устройства: реле времени с двумя перекидными контактами
• Напряжение питания: 12–240 В AC/DC - совместимо с большинством сетей и источников постоянного тока
• Диапазон регулировки задержки: 0,1–60 секунд - позволяет точно настраивать время включения
• Номинальный ток контактов: 16 А - рассчитано на работу с мощными нагрузками до 3,5 кВт при 230 В
• Функции: задержка на включение (on-delay) - каждому контакту можно задать свою выдержку
• Монтаж: на DIN-рейку 35 мм - стандартная промышленная система крепления
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле времени ONI (IEK) ort-2t-acdc12-240v легко устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы - достаточно зачистить провода на 8–10 мм и затянуть крепление усилием 0,5 Нм. Каждый из двух контактов имеет собственные настройки задержки, поэтому можно использовать одно реле вместо двух отдельных устройств. Не требует внешнего питания - питание берётся прямо из управляющей цепи.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для промышленных реле. Работает в температурном диапазоне от -25C до +60C. Защита корпуса IP20 - предотвращает случайный доступ к токоведущим частям, но не обеспечивает защиту от пыли и влаги. Применяйте в закрытых щитах или помещениях с контролируемой средой.

Преимущества

• Широкий диапазон рабочего напряжения (12–240 В AC/DC) - один прибор заменяет несколько моделей
• Два независимых контакта с разными уставками - экономия места и стоимости
• Высокая коммутационная способность (16 А) - подходит для нагрузок с высокими пусковыми токами
• Простая настройка - поворотные регуляторы позволяют быстро выбрать нужную задержку
• Стандартный монтаж на DIN-рейку - совместим с любыми промышленными шкафами

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - корпус не герметичен (IP20)
• Запрещено подключать свыше 16 А - превышение тока вызывает оплавление контактов
• Не рекомендуется для частых включений более 1000 раз в час - возможен износ механических компонентов
• Не подходит для управления реактивными нагрузками выше 1000 ВА без дополнительной защиты

Примеры использования

• Постепенный запуск системы вентиляции: первая вентиляция включается через 5 сек, вторая - через 15 сек
• Автоматическое включение освещения в помещении через 10 сек после срабатывания датчика движения
• Последовательный запуск трёх нагревательных элементов с интервалом 10 секунд, чтобы избежать скачка тока
• Задержка включения конвейера после запуска смазывающего насоса

Практические советы

• При использовании в цепях с индуктивными нагрузками (двигатели, катушки) рекомендуется параллельно контакту установить RC-цепочку для гашения дуги
• Настройте уставки с учётом реального времени запуска нагрузки - тестирование на месте снижает риск сбоев
• Проверьте соответствие напряжения сети заявленному диапазону 12–240 В - даже кратковременные перегрузки могут вывести реле из строя
• При монтаже в плотно укомплектованном шкафу оставьте минимум 10 мм свободного пространства вокруг реле для теплоотвода
• Обязательно используйте защитный автомат на 16 А или ниже - реле не является средством защиты от перегрузки
