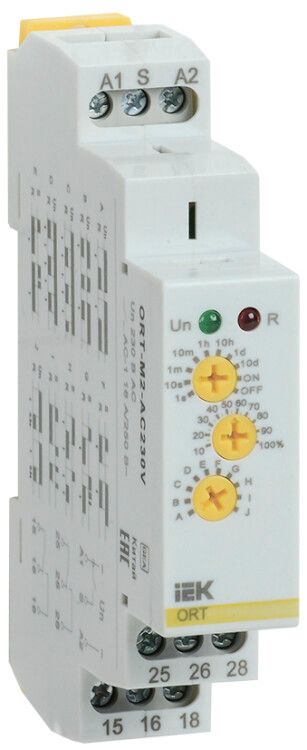

Реле времени ORT многофункциональное 230 В AC, 2 контакта ONI ORT-M2-AC230V

Реле времени многофункциональное 2 контакта 230 В AC от ONI (IEK) - устройство для точного управления временными интервалами в автоматических системах. Артикул ort-m2-ac230v обеспечивает два перекидных контакта с возможностью задержки при включении и выключении, что делает его универсальным решением для промышленной автоматизации.

Назначение и область применения

Реле времени многофункциональное 2 контакта 230 В AC предназначено для создания временных задержек при запуске и остановке оборудования. Подходит для задач, где важно точно контролировать момент включения и отключения: вентиляция, освещение, насосы, конвейеры, нагревательные элементы. Устройство работает в сетях переменного тока 230 В и применяется там, где требуется циклическая работа или последовательная активация нескольких нагрузок.

Технические характеристики

• Тип напряжения управления: переменный ток (AC)
• Номинальное напряжение питания: 230 В
• Номинальный ток коммутации: 16 А
• Количество переключающих контактов: 2 (оба - перекидные)
• Диапазон регулируемой задержки: от 0,1 до 60 секунд
• Можно выбрать один из 10 предустановленных режимов работы
• Подключение: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку
• Гарантийный срок: 12 месяцев

Обратите внимание: у устройства нет нормально открытых (НО) или нормально замкнутых (НЗ) контактов - все контакты перекидные, то есть они меняют состояние при срабатывании. Это значит, что каждое срабатывание полностью переключает цепь.

Совместимость и монтаж

Реле времени многофункциональное 2 контакта 230 В AC совместимо с любыми устройствами, управляемыми через 230 В AC и потребляющими до 16 А. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые клеммы - затягивайте провода равномерно, чтобы избежать повреждений. Кабель должен иметь жилу сечением до 2,5 мм2. Перед установкой убедитесь, что питание отключено.

Преимущества

• Два перекидных контакта позволяют одновременно управлять двумя различными цепями
• 10 режимов работы обеспечивают гибкую настройку: задержка при включении, выключении, циклы, импульсы и другие
• Узкий диапазон задержек (0,1–60 с) идеален для быстродействующих процессов
• Стандартный монтаж на DIN-рейку упрощает интеграцию в щиты
• Высокий ток коммутации (16 А) позволяет работать с мощными нагрузками без внешних контакторов

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным напряжением 230 В AC
• Нет защиты от перегрузок по току; при превышении 16 А необходимо использовать внешний контактор
• Не рассчитан на работу во взрывоопасных средах или при температуре ниже –10 C / выше +55 C (не указано явно, но типичный диапазон для таких устройств)
• Отсутствие индикации состояния - нельзя визуально определить, находится ли реле в состоянии задержки

Примеры использования

• Вентиляционная система: включение через 10 сек после старта двигателя, отключение через 30 сек после остановки
• Освещение в помещении: свет включается с задержкой 5 сек после срабатывания датчика движения, выключается через 45 сек после окончания движения
• Циклический нагрев: включение нагревателя на 8 сек, пауза 12 сек - повторение цикла
• Конвейер: запуск второго участка через 2 сек после начала первого

Практические советы

• Выбирая режим работы, внимательно сверьтесь с документацией - 10 режимов имеют разную логику (например, “включение с задержкой” vs “выключение с задержкой”)
• При использовании в условиях высокой вибрации закрепите реле дополнительно хомутами
• Не подключайте чувствительную электронику напрямую - реле коммутирует силовые цепи, а не сигналы
• Для частого переключения проверяйте целостность контактов раз в 6–12 месяцев
• Артикул ort-m2-ac230v легко заменяем: аналоги от IEK и ONI имеют одинаковый корпус и функционал
