Реле времени OptiDin РЭВ-201М-У3.1 | 114067 КЭАЗ

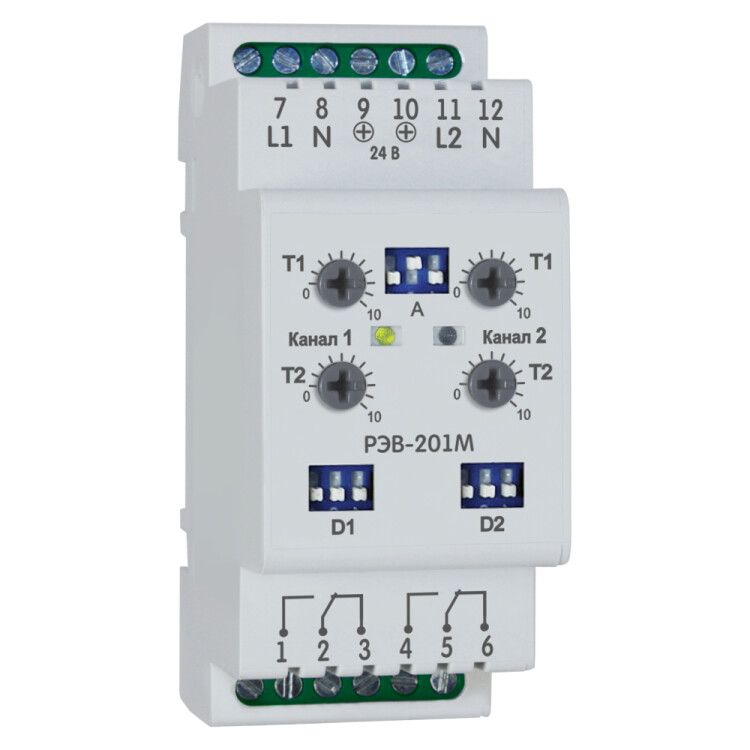

Реле времени РЭВ-201М-УХЛ3.1 от КЭАЗ - компактное устройство для точной автоматизации процессов с задержкой включения и выключения. Подходит для установки на DIN-рейку в распределительных щитах, работает от переменного и постоянного тока. Артикул 114067 соответствует серии OptiDin.

Назначение и область применения

Реле времени РЭВ-201М-УХЛ3.1 используется для управления электрическими нагрузками с программируемой задержкой. Применяется там, где важно точно контролировать момент включения или отключения оборудования: системы освещения, вентиляции, насосов, конвейеров, тепловых контуров и других автоматизированных систем.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока или 24–100 В постоянного тока
• Диапазон регулировки задержки: от 0 до 36 000 секунд (до 10 часов)
• Номинальный ток контактов: 7 А
• Количество переключающих контактов: 2 (нормально разомкнутые)
• Род тока: переменный (AC) и постоянный (DC)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Количество модулей DIN: 1
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Климатическое исполнение: У3.1 - для работы в помещениях с умеренным климатом и повышенной влажностью
• Тип подключения: винтовые зажимы для проводов
• Нормативный документ: ТУ 3425-001-71386598-2005

Совместимость и монтаж

Реле времени РЭВ-201М-УХЛ3.1 совместимо со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защелкнуть корпус на рейке - дополнительные крепления не требуются. Подключение осуществляется через винтовые клеммы: вход питания - L/N, выходы - к контактным группам. Максимальная площадь сечения провода - 2,5 мм2. Обязательно отключите питание перед подключением.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3425-001-71386598-2005. Защита IP40 обеспечивает безопасную работу внутри закрытых щитов, но не допускает воздействия брызг или влаги - не применяйте во влажных средах без дополнительной защиты. Нагрузка не должна превышать 7 А - при больших токах используйте контактор.

Преимущества

• Поддерживает четыре режима задержки: включение, выключение, включение при старте, выключение после остановки - гибкая настройка под задачу
• Работает как от переменного, так и от постоянного тока - универсальность для разных типов цепей
• Два независимых контакта позволяют управлять двумя нагрузками одновременно
• Широкий диапазон временных интервалов - от долей секунды до 10 часов
• Компактный формат (1 модуль DIN) экономит место в щите

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP40 исключает использование на улице или в сырых местах
• Запрещено применять при напряжении выше 100 В постоянного тока или свыше 250 В переменного тока
• Не рассчитан на частые коммутации токов выше 7 А - риск оплавления контактов
• Не имеет индикации состояния - нельзя визуально определить активацию без внешнего контроля

Примеры использования

• Выключение света в туалете через 5 минут после последнего движения
• Постепенное включение мощного нагревателя с выдержкой 30 секунд для снижения пикового тока
• Автоматический запуск вентилятора через 2 минуты после включения станка
• Задержка отключения насоса на 10 секунд после остановки двигателя для продувки трубопровода

Практические советы

• При использовании в цепях постоянного тока соблюдайте полярность - подключайте "+" и "-" правильно
• Для надежной работы рекомендуется использовать предохранители на 10 А на входе
• Настройка времени выполняется поворотом потенциометра - делайте её при отключенном питании
• Если требуется управление нагрузкой более 7 А - подключите реле через магнитный пускатель
• Проверьте посадочный диаметр кабеля - он должен подходить под зажимы (до 2,5 мм2)
• Артикул 114067 - замена аналогичных реле из серии Optima; при замене проверьте соответствие функций и напряжения
