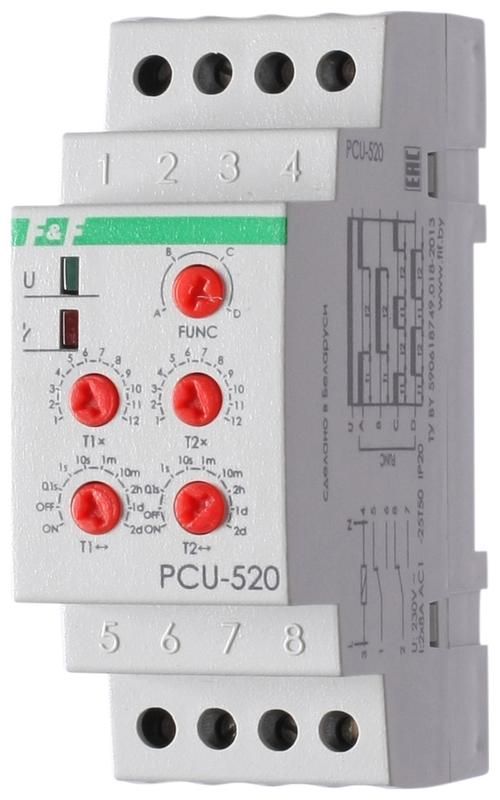

Реле времени PCU-520 2х8А 230В 2 перекл. IP20 многофункц. монтаж на DIN-рейке F&F EA02.001.012 Евроавтоматика

Реле времени PCU-520 от Евроавтоматика - компактное устройство с двумя переключающими контактами на 8 А, предназначенное для точного управления временными циклами в системах автоматики. Монтируется на DIN-рейку, питается от сети 230 В AC и подходит для задач, где важна надежная задержка включения или отключения.

Назначение и область применения

Реле времени PCU-520 используется для автоматического включения и отключения электроприборов через заданный интервал времени. Подходит для систем: вентиляции, отопления, освещения, сигнализации, насосов, конвейеров и других устройств, требующих периодических циклов работы.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 8 А на каждый контакт
• Тип контактов: 2 переключающих (НО/НЗ) - два нормально открытых и два нормально закрытых
• Диапазон выдержки времени: от 0,1 секунды до 2 073 600 секунд (до 24 суток)
• Количество модулей DIN: 2
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Индикация: светодиодная - показывает текущий режим и состояние выхода
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

PCU-520 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть устройство на рейке - никаких болтов или креплений не требуется. Клеммы для подключения проводов расположены с лицевой стороны, что удобно при обслуживании. Провода рекомендуется зажимать с усилием, указанным в инструкции, чтобы избежать нагрева и окисления контактов. Напряжение питания подводится к клеммам L/N, нагрузка - к выходным контактам Q1/Q2.

Преимущества

• Четыре независимые функции: задержка при включении, задержка при отключении, цикл с задержкой выключения, цикл с задержкой включения - все в одном корпусе
• Высокая гибкость настройки: можно задать временные интервалы от десятых долей секунды до нескольких дней
• Два переключающих контакта позволяют управлять двумя различными нагрузками одновременно
• Светодиодная индикация упрощает диагностику состояния устройства без дополнительных приборов
• Компактный формат (2 модуля DIN) экономит место на распределительной шине

Ограничения применения

• Не предназначено для работы во влажных, запыленных или наружных условиях - степень защиты IP20 исключает воздействие жидкости и пыли
• Подходит только для переменного тока 230 В; не работает с постоянным током или напряжением ниже/выше указанного
• Максимальный коммутируемый ток - 8 А. Превышение этого значения вызовет повреждение контактов
• Не рассчитано на частые механические удары или вибрацию - применяйте в стационарных щитах
• Работает только при температуре выше -25 C - в неотапливаемых помещениях зимой возможен отказ

Примеры использования

• Вентилятор в туалете: включается при открывании двери, работает 5 минут после закрывания (функция B - задержка отключения)
• Освещение в подъезде: свет включается на 10 минут после срабатывания датчика движения, затем отключается (функция A)
• Циркуляционный насос отопления: работает 15 минут, отдыхает 45 минут, цикл повторяется (функция D - цикл с задержкой включения)
• Сигнализация: после срабатывания датчика - 30-секундная задержка перед включением сирены (функция B)

Практические советы

• Выбирая PCU-520, проверьте, соответствует ли ваша нагрузка максимальному току 8 А - особенно при использовании мощных ламп или двигателей
• При настройке длительных циклов (более часа) используйте внешний источник питания, если есть риск потери сетевого напряжения - внутренняя память не сохраняет настройки при отключении
• Для точной настройки времени воспользуйтесь секундомером - индикация не всегда точно отображает остаток времени
• Не подключайте емкостные или индуктивные нагрузки (например, мощные ЭМ-реле) напрямую - они могут вызывать броски тока, снижающие срок службы контактов
• При монтаже в щите обеспечьте свободный доступ к кнопкам настройки - они находятся спереди, и доступ к ним затруднён при плотном размещении соседних устройств
