Реле YON STR7 200-330A 3P для DSC225-500 - STR7-500-0330 ДКС

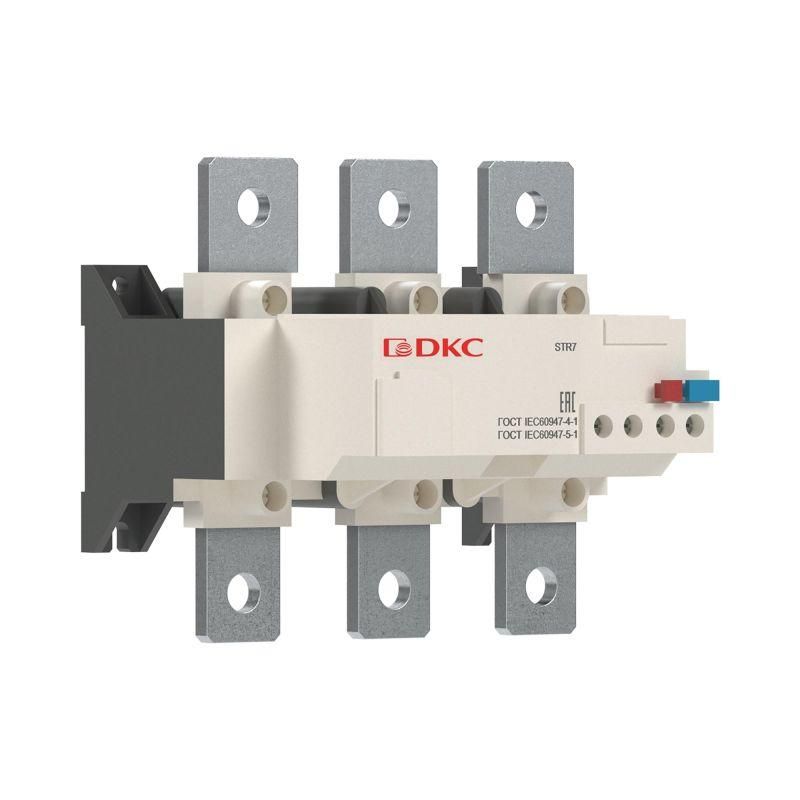

Реле STR7 200-330А 3P для DSC225-500 от бренда YON (группа DKC) - это электротепловое реле, предназначенное для защиты электродвигателей от перегрузки и потери фазы. Устройство совместимо с контакторами серии YON pro и устанавливается в цепях с токами до 330 А. Артикул str7-500-0330 соответствует модели с диапазоном настройки 200–330 А.

Назначение и область применения

Реле STR7 200-330А 3P для DSC225-500 защищает электродвигатели от повреждений из-за длительной перегрузки и обрыва одной из фаз в трёхфазной сети. Подходит для защиты одно- и трёхфазных двигателей мощностью, соответствующей токовым значениям 200–330 А. Применяется в системах управления промышленным оборудованием: насосах, компрессорах, конвейерах, вентиляционных установках и других устройствах с частыми пусками или переменными нагрузками.

Технические характеристики

• Тип: Электротепловое токовое реле
• Диапазон регулировки тока: 200–330 А - позволяет точно настроить порог срабатывания под реальную нагрузку двигателя
• Максимальное рабочее напряжение: 690 В - обеспечивает работу в высоковольтных сетях, включая промышленные системы 400–690 В
• Количество полюсов: 3P - защита всех трёх фаз одновременно
• Класс точности: 10 A - гарантирует срабатывание при токе, превышающем установленный порог на 10%, что соответствует стандартам IEC 60947-4-1
• Способ монтажа: Прямое подключение / Автономная установка - можно монтировать как непосредственно на контактор, так и отдельно на DIN-рейку
• Тип подключения: Винтовые зажимы - надёжное и проверенное соединение, допускающее многократное подключение и отключение проводов

Совместимость и монтаж

Реле STR7 200-330А 3P для DSC225-500 предназначено для работы с контактными аппаратами серии DSC225–DSC500. Монтаж осуществляется путём механического защёлкивания на направляющие шины контактора. Также возможно автономное крепление на DIN-рейку шириной 35 мм. Для правильного подключения используйте провода с площадью сечения 16–50 мм2. Перед установкой убедитесь, что токовая уставка выставлена в пределах 200–330 А согласно паспортному значению двигателя.

Безопасность и стандарты

Реле соответствует требованиям международного стандарта IEC 60947-4-1. Конструкция выполнена из самозатухающих материалов, исключающих распространение пламени. Наличие функции автоматического или ручного восстановления после срабатывания позволяет контролировать процесс запуска оборудования после устранения причины перегрузки.

Преимущества

• Высокая точность срабатывания благодаря классу 10 A - минимизирует ложные срабатывания
• Универсальный способ монтажа - совмещает удобство прямой установки с гибкостью автономного размещения
• Стабильная работа при колебаниях температуры окружающей среды - оптимизировано для условий производства
• Индикация срабатывания - визуальное определение причины отключения без дополнительных приборов
• Совместимость с целой серией контакторов YON pro - снижает затраты на замену и обслуживание

Ограничения применения

• Не применяется для защиты двигателей с током ниже 200 А - для меньших значений требуется другая модель реле
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей
• Не рекомендовано использование в условиях постоянных ударных нагрузок или вибраций выше нормы - возможны ложные срабатывания
• Требуется периодическая проверка уставок при изменении режима работы двигателя - не является устройством с адаптивной настройкой

Примеры использования

• Защита крупногабаритного насоса в системе водоснабжения с током потребления 280 А
• Обеспечение безопасности трёхфазного компрессора на заводе с номиналом 310 А
• Контроль перегрузки вентилятора в печном агрегате при работе в циклическом режиме
• Подключение в составе пускателя для конвейерной линии с частыми пусками и остановками

Практические советы

• Перед первым запуском всегда проверяйте соответствие уставки реле STR7 200-330А 3P для DSC225-500 паспортному току двигателя - даже небольшое расхождение может привести к отказу защиты
• При использовании в условиях повышенной запылённости регулярно осматривайте винтовые зажимы - окисление контактов снижает надёжность
• Если двигатель часто запускается, выбирайте режим ручного восстановления - это предотвращает случайный повторный пуск при незаконченной причине перегрева
• Не устанавливайте реле рядом с источниками тепла - влияние внешней температуры может сместить порог срабатывания
• Заменяйте реле только аналогичной моделью - отличия в диапазоне тока или типе подключения нарушают всю систему защиты
