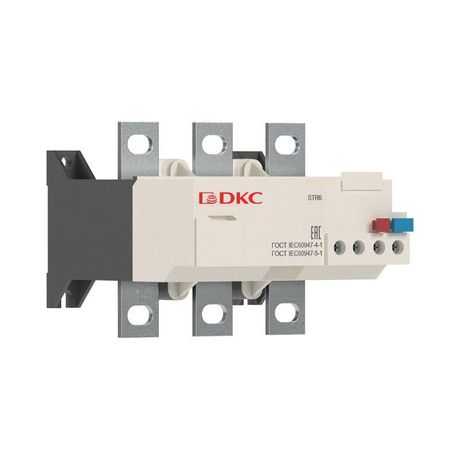

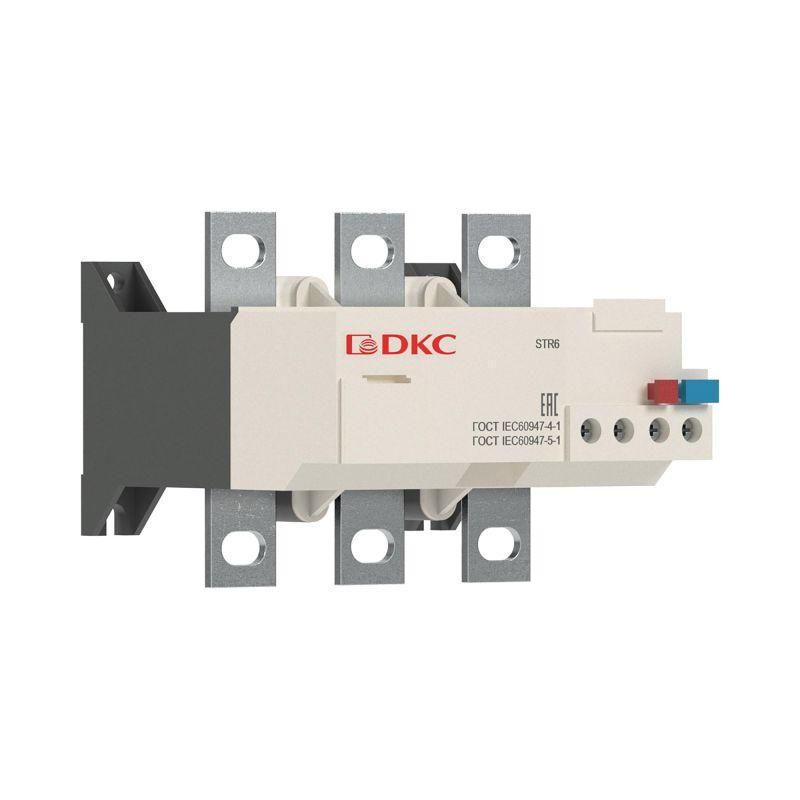

Реле тепловое STR6 90-150 А, 3P, 690 В для DSC115-185 DKC (ДКС) STR6-185-0150

Реле STR6 90-150А 3P для DSC115-185 - это электротепловое реле от бренда YON (группа DKC), предназначенное для защиты электродвигателей от перегрузки и потери фазы. Устройство совместимо с контакторами серии YON pro 115–800 А и применяется в промышленной автоматике, где требуется надежная термическая защита силовой цепи.

Назначение и область применения

Реле STR6 90-150А 3P для DSC115-185 защищает одно- и трёхфазные электродвигатели от длительного превышения допустимого тока - то есть от перегрузки. Также оно отключает питание при обрыве одной из фаз в трёхфазной сети, предотвращая повреждение двигателя из-за неравномерной нагрузки. Применяется в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Тип устройства: электротепловое токовое реле
• Диапазон регулировки тока: 90–150 А - позволяет настроить порог срабатывания под конкретный двигатель
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока
• Количество полюсов: 3P - обеспечивает контроль всех трёх фаз одновременно
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, требует периодической затяжки
• Способ монтажа: прямое подключение / автономная установка - можно монтировать непосредственно на контактор DSC115–185 или отдельно на DIN-рейку
• Класс точности: 10 A - указывает на минимальную величину тока, при которой возможна корректная работа; не является значением уставки

Совместимость и монтаж

Реле STR6 90-150А 3P для DSC115-185 предназначено для установки на контакторы серии DSC115–185. Совместимо с контактными элементами этих моделей без необходимости адаптеров. Монтаж осуществляется путём защёлкивания на направляющие шины контактора. Для автономного использования - крепится на DIN-рейку шириной 35 мм. Подключение проводов выполняется через винтовые зажимы: сечение жил - до 25 мм2. Перед первым запуском необходимо выставить уставку тока в соответствии с номиналом двигателя - в пределах 90–150 А.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.2. Произведено в рамках системы качества ISO 9001. Наличие сертификатов подтверждает соответствие нормам безопасности для промышленного оборудования.

Преимущества

• Высокая точность срабатывания благодаря тепловой модели, имитирующей нагрев обмоток двигателя
• Возможность ручной перенастройки тока - гибкость при замене двигателей
• Стабильная работа при колебаниях температуры окружающей среды
• Интеграция с контактной группой DSC115–185 снижает количество соединений и повышает надёжность всей цепи
• Визуальный индикатор состояния - легко определить причину отключения (перегрузка или потеря фазы)

Ограничения применения

• Не подходит для защиты двигателей с током ниже 90 А - для меньших значений используйте другие модели серии STR6
• Не обеспечивает защиту от короткого замыкания - обязательно использовать в паре с автоматическим выключателем или предохранителем
• Чувствительно к внешним источникам тепла - не монтировать рядом с нагревательными элементами или в местах с высокой температурой воздуха свыше +60 C
• Требует периодического осмотра винтовых зажимов - ослабление контакта может вызвать ложное срабатывание или перегрев

Примеры использования

• Защита трёхфазного двигателя насоса мощностью 30 кВт (ток ~120 А) на водопроводной станции
• Комплексная защита конвейера с двигателем 45 кВт в пищевой промышленности
• Подключение к контактору DSC165 в системе вентиляции крупного торгового центра

Практические советы

• Перед установкой убедитесь, что номинальный ток двигателя попадает в диапазон 90–150 А. Если он близок к границе - выбирайте более подходящую модель.
• Настройку тока выполняйте при отключенном питании. Используйте отвертку с изолированной ручкой.
• При использовании в условиях повышенной влажности или пыли - контролируйте состояние корпуса и зажимов каждые 6 месяцев.
• Замена реле STR6 90-150А 3P для DSC115-185 не требует переделки проводки - он взаимозаменяем с аналогичными моделями той же серии.
• Не закручивайте винты слишком сильно - это может повредить пластиковую часть корпуса и нарушить герметичность.
