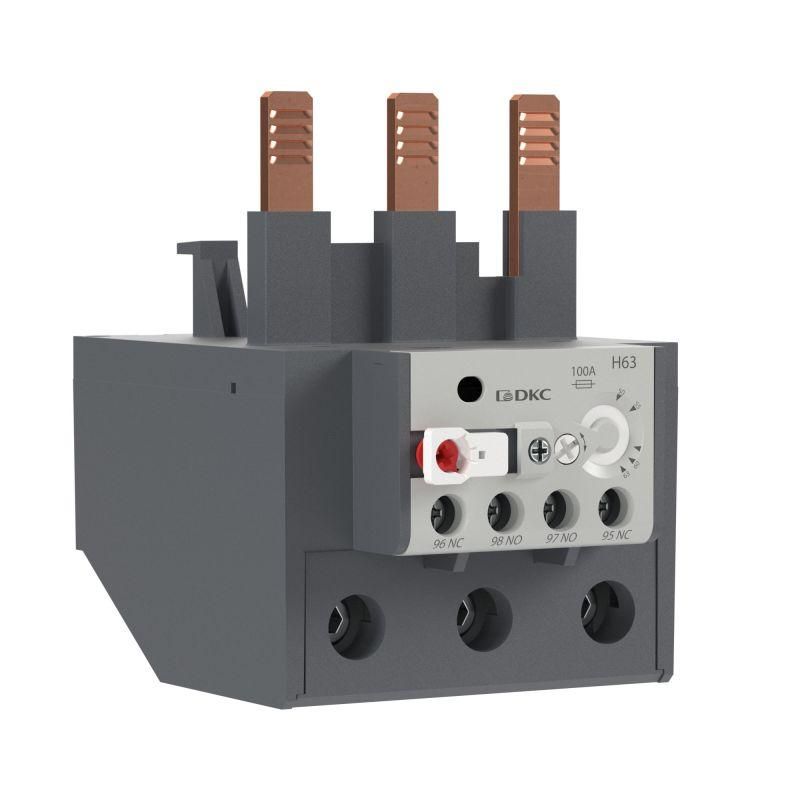

Тепловое реле YON STR5 уст. 90-112A 3P для DSC095-105 | STR5-105-0112 DKC ДКС

Тепловое реле уст. 90-112A 3P для DSC095-105 от бренда DKC (серии YON) предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Артикул str5-105-0112 совместим с контактными аппаратами DSC095–DSC105 и обеспечивает надежную работу в промышленных системах.

Назначение и область применения

Тепловое реле уст. 90-112A 3P для DSC095-105 защищает трёхфазные электродвигатели от длительного превышения допустимого тока, что предотвращает перегрев обмоток и выход из строя. Также реле реагирует на потерю одной из фаз - важная функция для бесперебойной работы насосов, компрессоров, конвейеров и других механизмов. Устройство применяется в паре с контакторами DSC095–DSC105, образуя законченную защитную цепь.

Технические характеристики

• Номинальный ток: 112 А - регулируемый порог срабатывания в диапазоне 90–112 А
• Количество полюсов: 3 - подходит для трёхфазных сетей
• Максимальное рабочее напряжение: 690 В - безопасна в высоковольтных промышленных системах
• Класс защиты: 10 - время срабатывания при перегрузке 10-кратным током не более 10 секунд
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации и управления
• Автоматический перезапуск: да - после остывания реле восстанавливает работу без manual вмешательства
• Защита клемм: IP20 - исключает случайное прикосновение к токоведущим частям

Совместимость и монтаж

Тепловое реле уст. 90-112A 3P для DSC095-105 устанавливается непосредственно на контакторы серии DSC095–DSC105 без дополнительных креплений. Монтаж выполняется путём плотного соединения по шинному интерфейсу - зажимы совпадают по форме и расположению. Возможна и обособленная установка, но тогда требуется внешнее подключение проводами. Клеммы имеют двойную маркировку - легко определить вход/выход даже при сложной схеме.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Защита IP20 предотвращает доступ к токоведущим элементам пальцами или инструментами. Автоматический перезапуск реализован с учётом требований безопасности - устройство не включится до полного остывания теплового элемента, чтобы избежать повторного перегрева двигателя.

Преимущества

• Интеграция с контактными аппаратами DSC снижает количество точек соединения и риск плохого контакта
• Встроенная кнопка аварийной остановки позволяет оперативно отключить двигатель без дополнительных выключателей
• Двойная маркировка клемм ускоряет монтаж и обслуживание
• Высокая точность срабатывания благодаря термобиметаллическому механизму с классом 10
• Поддержка автоматического перезапуска повышает доступность оборудования в режиме круглосуточной работы

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные
• Не заменяет магнитный пускатель; работает только в связке с контактором DSC/DMS
• Не рассчитан на частые пуски с нагрузкой выше 80% номинала - возможен преждевременный износ теплового элемента
• Не имеет встроенной защиты от короткого замыкания - необходимо применять предохранители или автоматы
• Автоматический перезапуск не рекомендован в опасных зонах (например, химпроизводства) - лучше использовать ручной сброс

Примеры использования

• Конвейеры на пищевых и фармацевтических производствах
• Циркуляционные насосы в системах отопления и водоснабжения
• Вентиляторы и компрессоры в HVAC-системах
• Станки с ЧПУ и другие устройства с постоянной нагрузкой

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 90–112 А - выбирайте реле с запасом 10–15%
• При использовании в условиях повышенной температуры окружающей среды (>40C) уменьшите установленный ток на 5–10%, чтобы избежать ложных срабатываний
• Обязательно используйте реле только с совместимыми контакторами DSC095–DSC105 - несовместимые модели не обеспечат правильное механическое и электрическое соединение
• Проверяйте состояние тепловых элементов каждые 6 месяцев при интенсивном использовании - они со временем теряют чувствительность
• Если система требует немедленного останова при аварии - отключите функцию автоматического перезапуска через настройку на корпусе
