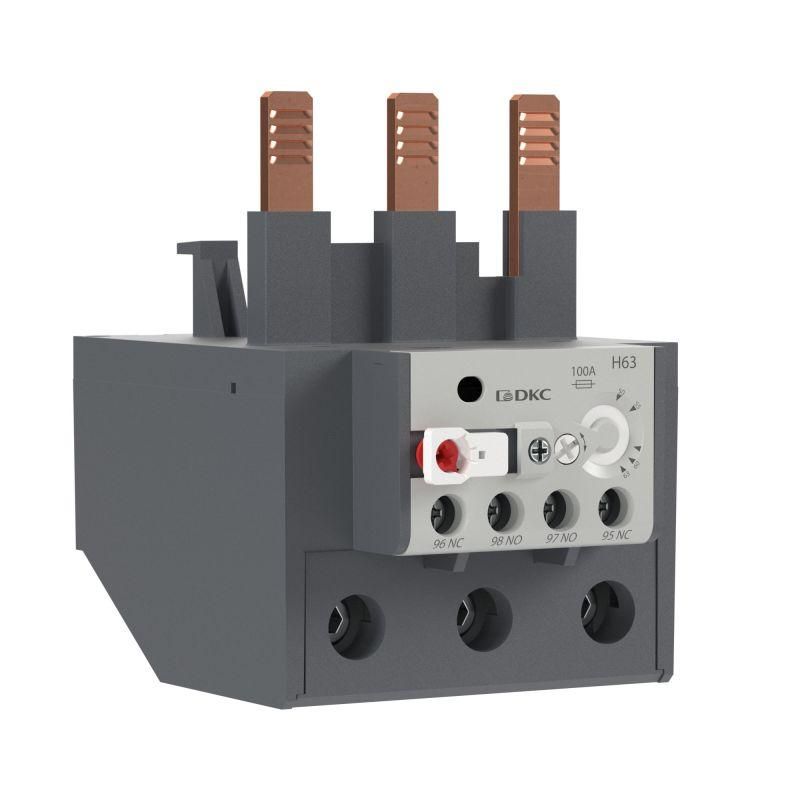

Тепловое реле YON STR5 уст. 75-97A 3P для DSC095-105 | STR5-105-0097 DKC ДКС

Тепловое реле уст. 75-97A 3P для DSC095-105 от бренда DKC (серии YON) предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Артикул str5-105-0097 совместим с контактными аппаратами DSC095–DSC105 и обеспечивает надежную работу в промышленных системах.

Назначение и область применения

Тепловое реле уст. 75-97A 3P для DSC095-105 защищает трёхфазные электродвигатели от длительного превышения допустимого тока и от отказа одной из фаз. Подходит для использования в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Устанавливается непосредственно на контакторы серии DSC, образуя единый модуль защиты.

Технические характеристики

• Тип: электротепловое токовое реле
• Количество полюсов: 3
• Номинальный ток: 112 А - максимальная нагрузка, при которой реле сохраняет работоспособность; регулируется в пределах 75–97 А
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока
• Класс защиты: 10 - время срабатывания при перегрузке 1,2×Iн составляет 10–20 секунд, что соответствует требованиям IEC 60947-4-1
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации и управления цепями аварийной остановки
• Автоматический перезапуск: да - после остывания реле восстанавливает соединение без ручного вмешательства
• Степень защиты клемм: IP20 - защита от доступа пальцев и крупных частиц, но не от воды или пыли
• Способ монтажа: непосредственное крепление на контактор DSC / обособленное размещение

Совместимость и монтаж

Тепловое реле уст. 75-97A 3P для DSC095-105 проектировалось исключительно для установки на контакторы DSC095–DSC105. Крепится механически и электрически без дополнительных проводов - достаточно вставить реле в посадочное место и зафиксировать. Для обособленного монтажа требуется внешнее подключение через клеммы, но это снижает скорость обслуживания. Не совместимо с другими сериями контакторов (например, DMC или LS). Перед установкой проверьте соответствие токового диапазона (75–97 A) реальной нагрузке двигателя.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1. Защита клемм IP20 исключает случайный контакт с токоведущими частями, но не заменяет полноценную герметизацию. Автоматический перезапуск требует контроля условий окружающей среды - не рекомендуется использовать в местах, где перегрузки возникают часто или опасны для процесса (например, на химических производствах).

Преимущества

• Уменьшает количество элементов в щите - реле и контактор формируют единый блок
• Двойная маркировка клемм ускоряет диагностику и обслуживание
• Встроенная кнопка “STOP” позволяет оперативно отключить двигатель без доступа к пульту
• Автоматический перезапуск повышает бесперебойность работы в режимах с кратковременными перегрузками
• Высокая точность срабатывания благодаря классу защиты 10

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные
• Не работает при напряжении ниже 380 В - минимальное рабочее напряжение не указано, но чувствительность снижается
• IP20 не обеспечивает защиту от влаги, пыли или агрессивной среды - не применяйте в сырых, пыльных или взрывоопасных зонах без дополнительного корпуса
• Автоматический перезапуск может быть опасен при неустранённой причине перегрузки - используйте только там, где безопасно повторное включение
• Только для токов 75–97 А - нельзя применять для двигателей выше 97 А или ниже 75 А без риска неверного срабатывания

Примеры использования

• Конвейерная лента на пищевом заводе - реле защищает двигатель от заклинивания и обрыва фазы
• Циркуляционный насос в системе отопления - автоматический перезапуск восстанавливает работу после кратковременной перегрузки
• Воздушный компрессор - сочетание с контактором DSC105 создаёт готовый пускателем с защитой
• Электропривод шлюзовой задвижки - встроенный STOP-кнопка позволяет экстренно остановить механизм

Практические советы

• Перед установкой выставите токовый порог в пределах 75–97 А согласно паспортным данным двигателя - не ориентируйтесь на номинал 112 А
• Проверьте температурный режим окружения - реле термочувствительно, не монтируйте рядом с нагревательными элементами
• При обособленном монтаже используйте кабель сечением не менее 4 мм2 для тока 112 А
• При частых срабатываниях - проверьте баланс фаз, состояние подшипников двигателя и наличие механических препятствий
• Не снимайте крышку клеммной коробки во время работы - даже IP20 не гарантирует безопасность при открытом доступе
• Замена реле возможна без демонтажа контактора - просто выньте старое и вставьте новое, совместимое с DSC095–DSC105
