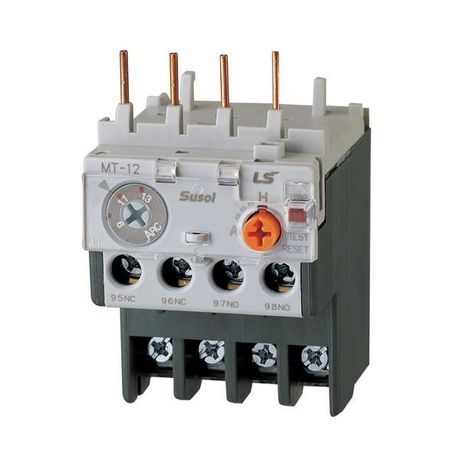

Реле защиты от перегрузки Metasol MT-12 0.52А 0.4~0.63 3K SCREW LS Electric 1323000400 LSIS

Реле защиты от перегрузки 0.52A 0.4~0.63 3K SCREW от LS Electric - компактное устройство для автоматической защиты электродвигателей и цепей переменного тока от перегрузок, обрыва фазы и длительного пуска. Артикул 1323000400 рассчитан на ток 0,52 А и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 0.52A 0.4~0.63 3K SCREW защищает оборудование от повреждений из-за превышения допустимого тока. Подходит для защиты маломощных электродвигателей, насосов, вентиляторов, конвейеров и других устройств с постоянным режимом работы. Устройство реагирует на перегрев обмоток, обрыв одной из фаз и затяжной пуск - ситуации, которые могут вывести двигатель из строя.

Технические характеристики

• Номинальный ток: 0,52 А - предельный рабочий ток, при котором реле сохраняет точность срабатывания;
• Диапазон регулировки: 0,4–0,63 А - позволяет настроить порог срабатывания под конкретную нагрузку;
• Напряжение: до 690 В - совместимо с сетями среднего напряжения, включая промышленные системы 380/400/415 В;
• Количество полюсов: 3 - контролирует все три фазы одновременно;
• Тип подключения: винтовые зажимы - надёжное соединение без пайки;
• Способ монтажа: на монтажную плату - крепится через отверстия в печатной плате, не требует DIN-рейки;
• Исполнение: нереверсивное - работает только в одном направлении, не управляет реверсом двигателя;
• Степень защиты: IP20 - защищено от прикосновения пальцами и крупными частицами, но не от пыли и влаги;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепью отключения.

Совместимость и монтаж

Реле защиты от перегрузки 0.52A 0.4~0.63 3K SCREW устанавливается на печатную плату с помощью выводов. Для монтажа требуется свободное место под корпус и доступ к контактам снизу. Винтовые зажимы позволяют подключать провода сечением до 1,5 мм2. Не используйте реле в составе сборок с высокими уровнями вибраций - возможны ложные срабатывания. Совместимо с контактными магнитными пускателями LS Electric и аналогичными изделиями.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Применяется в системах, где важна безопасность персонала и долговечность оборудования. IP20 обеспечивает базовую защиту, поэтому установка должна происходить внутри щита или корпуса, исключающего доступ к токоведущим частям.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - реакция зависит от температуры, что имитирует нагрев обмотки двигателя;
• Настройка тока в диапазоне 0,4–0,63 А - удобно для подбора под маломощные устройства;
• Наличие двух типов контактов (НО и НЗ) - позволяет использовать сигнал для аварийной световой/звуковой сигнализации или остановки цепи;
• Компактный форм-фактор - экономит место на плате, особенно в плотных схемах управления.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - требует обязательной установки предохранителей или автоматических выключателей;
• IP20 не защищает от влаги и пыли - нельзя применять во влажных, пыльных или наружных условиях без дополнительного корпуса;
• Только нереверсивное исполнение - не поддерживает управление реверсом двигателя;
• Не имеет механической кнопки сброса - сброс осуществляется только после остывания и отключения питания.

Примеры использования

• Защита малых насосов в системах водоснабжения;
• Обеспечение безопасности вентиляторов в HVAC-системах;
• Контроль пуска конвейерных лент в пищевой промышленности;
• Автоматизация станков с низкопотребляющими серводвигателями.

Практические советы

• Перед установкой проверьте соответствие тока нагрузки диапазону 0,4–0,63 А - при превышении реле будет работать некорректно;
• Подключите контакты НО и НЗ к контроллеру или индикатору - это позволит получать сигнал об отключении даже при отсутствии оператора;
• При использовании в шкафах с высокой температурой окружающей среды учтите, что тепловая инерция реле может задерживать срабатывание - возможно потребуется снижение настроечного тока на 5–10 %;
• Артикул 1323000400 - часть серии МТ от LS Electric; при замене выбирайте аналоги с таким же диапазоном тока и типом монтажа.
